A telephely környezetének geofizikai és tektonikai jellemzése

Geophysical Investigation and Tectonic Characterization of the Site Vicinity

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Horváth Ferenc1 , Tóth Tamás2, Koroknai Balázs3, Wórum Géza4, Földvári Koppány5

Jegyzet elhelyezéséhez, kérjük, lépjen be!

1DSc, geofizikus, professor emeritus, ELTE Geofizikai és Űrtudományi Tanszék, Budapest, Geomega Kft., Budapest

Jegyzet elhelyezéséhez, kérjük, lépjen be!

2PhD, senior geofizikus, Geomega Kft., Budapest, info@geomega.hu

Jegyzet elhelyezéséhez, kérjük, lépjen be!

3PhD, senior geológus, Geomega Kft., Budapest

Jegyzet elhelyezéséhez, kérjük, lépjen be!

4PhD, senior geofizikus, Geomega Kft., Budapest

Jegyzet elhelyezéséhez, kérjük, lépjen be!

5MSc, geológus, Golder Associates (Magyarország) Zrt., Budapest (korábban Geomega Kft.)

Összefoglalás


Jegyzet elhelyezéséhez, kérjük, lépjen be!

A Paksi Atomerőmű telephelyének és környezetének mélyszerkezetéről, valamint az azt létrehozó tektonikai folyamatokról az 1980-as évek óta folyó célzott földtani és geofizikai kutatások már számos fontos eredményre jutottak, de néhány fontos kérdésben az ellentétes vélemények az elmúlt évekig fennmaradtak. Az áttekintő tanulmány első része rövid tektonikai helyzetképet ad a Földtani Kutatási Program (FKP, 2015–2016) megindítása előtti ismeretekről és a vitatott kérdésekről. Ezt követően az FKP megvalósítása során elvégzett legfontosabb felszíni geofizikai méréseket és ezek tektonikai értelmezését foglaljuk össze. Az eredmények alapján felvázoljuk a vizsgált terület neotektonikai szintézisét.

Abstract


Jegyzet elhelyezéséhez, kérjük, lépjen be!

Site-specific geological and geophysical investigations of the Paks Nuclear Power Plant and its vicinity have been ongoing since the 1980s and revealed several important results about the subsurface structure and tectonic processes. Some key questions, however remained subject of discussion until very recent years. First part of this publication gives a brief overview of the tectonic models and debated questions prior to the geological survey program of 2015–2016 (Földtani Kutatási Program, FKP). Following this introduction key geophysical surveys carried out in the framework of the FKP and their tectonic interpretation are summarized. Based on the presented results the neotectonic synthesis of the study area is introduced.


Jegyzet elhelyezéséhez, kérjük, lépjen be!

Kulcsszavak: Paksi Atomerőmű, neotektonika, aktív vető, geofizika


Jegyzet elhelyezéséhez, kérjük, lépjen be!

Keywords: Paks Nuclear Power Plant, neotectonics, active fault, geophysics


Jegyzet elhelyezéséhez, kérjük, lépjen be!

DOI: 10.1556/2065.182.2021.7.3


Jegyzet elhelyezéséhez, kérjük, lépjen be!



Tektonikai helyzetkép a Földtani Kutatási Programot (2015–2016) megelőzően



Jegyzet elhelyezéséhez, kérjük, lépjen be!

A Paksi Atomerőmű telephelye és környezete tektonikai viszonyainak megismerése érdekében az elmúlt huszonöt év során több fúrási és szeizmikus mérési kampány is megvalósult, a geológiai és geofizikai adatok integrált feldolgozása tektonikai modellek megalkotását eredményezte. A terület utolsó részletes földtani-geofizikai kutatása Paks II. Földtani Kutatási Programjának (FKP) keretében zajlott 2015–2016 során.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Az 1980-as évek második felében végzett célirányos kutatások alapján világossá vált, hogy „Paks alatt húzódik át DNy–ÉK-i irányban az ország medencealjzatának legnagyobb jelentőségű töréses öve (MÁFI, 1994; Balla et al., 1997; 1. ábra). Ugyanerre a következtetésre jutottak más, korábbi tanulmányok is (ELTE, 1990, 1993), sőt az olajipari adatokat is figyelembe vevő újabb feldolgozás (GeoRisk, 2005) a korábbi térképezéseket megerősítve adta meg az atomerőmű szempontjából kardinális Kapos-vonal lefutását és az abból kiágazó vetőágakat.


Jegyzet elhelyezéséhez, kérjük, lépjen be!

1. ábra. Korai eredmény (MÁFI, 1994 alapján) a Paks környezetében szeizmikus szelvények (vékony vonalak) és fúrási adatok (telt körök) alapján szerkesztett vetőrendszerről. A Kapos-vonalból (D) kiágazó mellékvetőket L és B–K betűk jelzik. A vetővonalakat két oldalról szegélyező vékonyabb vonalak a legfiatalabb aktivitású vetőket mutatják. B’ az újabban Dunaszentgyörgy–Harta (DH) néven nevezett vetőszegmenst jelzi. (Mindegyik ábra a szerzők saját szerkesztése)


Jegyzet elhelyezéséhez, kérjük, lépjen be!

Az elemzések és értékelések során a legfontosabb eltérő vélemény a terület neotektonikai aktivitásának kérdésében alakult ki. Két ütköző vélemény jelentős publicitást kapott, amikor szakemberek egy csoportja (Balla et al., 1997; Balla, 1999) megkérdőjelezte a tektonika negyedidőszaki aktivitását alapvetően a szeizmikus szelvények alapján, amelyeken leképezési és feldolgozási hibákat vélt felfedezni. Mások a leképezés és feldolgozás hibáinak általánosítását szakszerűtlennek tartották, és amellett érveltek, hogy a nagy felbontású dunai vízi szeizmikus mérések (2. ábra) a tektonikai aktivitás negyedidőszaki folytatódására mutatnak (Tóth–Horváth, 1997, 1999).


Jegyzet elhelyezéséhez, kérjük, lépjen be!

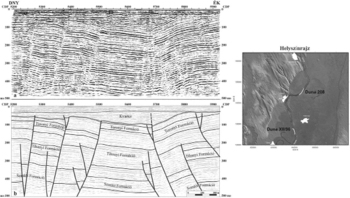

2. ábra. Korai többcsatornás vízi szeizmikus szelvény (Duna-208) a DH vető ÉK-i részén (Tóth, 2003 alapján, módosítva). Az értelmezés szerint a pannóniai rétegeket (Somlói, Tihanyi és Toronyi Formáció) markánsan elnyíró vetők érintik a pannon tetejét jelző diszkordanciafelületet, valamint a kvarter összlet alsó részét is


Jegyzet elhelyezéséhez, kérjük, lépjen be!

Az ellentétes értelmezés lehetősége abból adódott, hogy a terület legfiatalabb (negyedidőszaki) képződményeit ért deformációk nem voltak jól leképezhetők geológiai térképezéssel és fúrásokkal, sem pedig geofizikai mérésekkel. Figyelembe véve a vetőkkel markánsan érintett pannóniai rétegek és a fedő negyedidőszaki összlet közötti eróziós diszkordanciát (2. ábra), a szerkezetek korának megítélése és a vetődések menti oldalirányú elmozdulás mértékének meghatározása is komoly problémát jelentett.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Az 1990-es évek elejére kialakult vitás helyzet megnyugtató rendezését kísérelte meg a brit OveArup & Partners International cég által koordinált PHARE-projekt, amely a Nemzetközi Atomenergia Ügynökség (NAÜ) felügyelete mellett valósult meg (OveArup, 1996). Legfontosabb megállapítása szerint a telephely alatti pannóniai képződményeket feldaraboló törészóna nagy valószínűséggel nem tekinthető aktívnak a negyedidőszak során, mivel nem volt vitathatatlan megfigyelési adat ilyen korú képződmények tektonizáltságára. A kis valószínűséggel bekövetkező események konzervatív kezelése miatt azonban a vetőműködés negyedidőszaki felújulásának lehetőségét 10%-nak tételezték fel a veszélyeztetettség valószínűségi analízise során.


Az FKP keretében született új geofizikai adatok és eredmények



Jegyzet elhelyezéséhez, kérjük, lépjen be!

A legnagyobb volumenű és logikusan előresorolt geofizikai kutatás az erőmű 300 km2 területű körzetében megvalósított 3D szeizmikus felvételezés volt (3. ábra). A méréssel kapcsolatban az volt az elvárás, hogy a térben folyamatos leképezés eredményeképpen jobban megismerhető legyen a medencealjzat, pontosabbá váljék a vetőzónák rendszerének meghatározása és az idősebb (alsó és középső miocén) és a fiatalabb (pannóniai) vetők kapcsolatának és geometriájának térképezése. Ezek megvalósulása teremtette meg annak lehetőségét, hogy a fiatal vetők felszínközeli megjelenését alkalmasan lokalizált, nagy felbontású 2D geofizikai mérésekkel megismerjük: szárazföldi P- és S-hullám reflexiós szelvényezéseket, dunai pszeudo-3D szeizmikus méréseket és multielektródás geoelektromos szelvényezéseket végeztünk. Ezeket vesszük sorra a következő részben a teljes bemutatás igénye nélkül, alapvetően az ezekből levonható fő tektonikai eredményekre koncentrálva.


A 3D szeizmikus mérés és kiterjesztett értelmezés


Jegyzet elhelyezéséhez, kérjük, lépjen be!

A mérés kivitelezéséről és végső értelmezéséről zárójelentés ad számot, de ezt megelőzően egy előzetes értelmezés is készült, amely alapján került sor az FKP-ben megadott fúrások helyének és elérendő talpmélységének revíziójára (Geomega, 2015a, b). A 3. ábrán a 3D-mérés területe és a javasolt új fúrások (PAET-26, -27, -29, -30, -34 és -35) elhelyezkedése is látható. A 3D szeizmikus anyag értelmezése kiterjesztett területre, az atomerőmű 50 km-es sugarú körrel kijelölt környezetére lett elvégezve (Geomega, 2016c, d). A felhasznált 2D szeizmikus szelvényeket és fúrásokat ugyancsak a 3. ábra mutatja.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

A térképezés célja a fő rétegtani egységek határának követése és az ezeket elnyíró vetők térbeli rendszerének meghatározása volt. Az időszelvényeken végrehajtott értelmezés után a kapott térképek sebességinformációk alapján mélységskálára lettek transzformálva, annak szigorú figyelembevételével, hogy az értelmezett réteghatárok egyezzenek meg a fúrásokban megismert tényleges réteghatárokkal. A 4. ábra a térképezett fő rétegtani-tektonikai határok definícióját és a terület általánosított tektonosztratigráfiai modelljét mutatja, amelyhez a következő fejlődéstörténeti tartalom kapcsolódik.


Jegyzet elhelyezéséhez, kérjük, lépjen be!

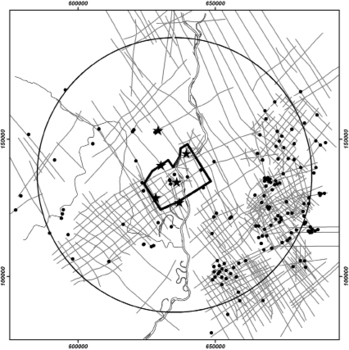

3. ábra. Paks 50 km sugarú környezetére kiterjesztett értelmezés során felhasznált 3D szeizmikus mérés területe (vastag vonallal lehatárolva közel 300 km2), 2D szeizmikus szelvények (szürke vonal) és fúrások (fekete pont) elhelyezkedése, fekete csillaggal jelölve az FKP keretében mélyült új fúrások


Jegyzet elhelyezéséhez, kérjük, lépjen be!

Közel 20 millió évvel ezelőtt, a korai miocénben kezdődött el az akkor még a Belső-Dinaridákhoz kapcsolódó, változatos topográfiájú Tisza–Dácia-terrén riftesedése. A mezozoos-paleozoos aljzaton (1. unkonformitás) létrejövő tektonikus árkokat a nagy reliefenergiájú környezet lepusztulásával keletkezett tavi-folyóvízi törmelékes üledékek töltötték fel. Ezt a folyamatot a riftesedéshez kapcsolódó jelentős mértékű litoszféra-kivékonyodás és hőmérséklet-növekedés miatt magmatizmus kísérte savanyú magmás láva kiömlésével és nagy tömegű riolitos-dácitos vulkáni törmelék explóziójával. Ennek eredményeként az idősebb (mezozoos és paleozoos) aljzatra vastag szárazföldi törmelékes és vulkáni sorozat települt, ami jellegzetes kaotikus reflexiós képe alapján a szeizmikus szelvényeken általában jól elhatárolható az ezt követő, markánsan rétegzett tengeri üledékes rétegektől. Ezért a törmelékes üledékes sorozat tetején kijelölhető 2. unkonformitás felülete értelemszerűen a vulkanoklasztikus képződmények tetejét követi.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

A kárpáti emelet elején a terület süllyedése olyan mértékűvé vált, hogy kapcsolat jött létre a Paratethys-tengerrel. A tengeri térhódítás általánossá vált, és kezdeti partszegélyi fáciesű üledékek mellett a bádeni időszak során igazi pelágikus márgák képződtek regionális elterjedésben. Ezt követően a környező hegységek emelkedése miatt a tengeri kapcsolatok beszűkültek, majd megszűntek. Ekkor alakultak ki a brakkvízi szarmata képződmények. A szarmatát követő időszakban az emelkedés és lepusztulás átterjedt a teljes medencére, sőt kompressziós feszültségtérben tektonikai inverzió zajlott. Ennek következtében alakult ki a Pannon-medence üledékes összletének legmarkánsabb unkonformitása (3. jelű határfelület). Ez egyben a középső miocén tengeri üledékes kőzetek felső határa is, mert ettől kezdődően alakult ki a Pannon-tó.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

A Pannon-tó kialakulását az izolált medence gyors süllyedése alapozta meg. Ekkor egy tagolt topográfiájú, helyenként akár 1000 m mélységet elérő medencében főleg agyag- és mészmárga képződött, amelyik változó vastagságú lepelként fedte be a medence aljzatát. Ennek felső határa a 4. jelű felület.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Ezt követte a medence fokozatos feltöltődése a Paleo-Duna- és Paleo-Tisza-folyórendszerek által szállított nagy tömegű sziliciklasztos törmelékkel. A feltöltődés ÉNy-i, illetve ÉK-i irányból progradált dél felé, és a Pannon-medence mai szerbiai részén fejeződött be a pliocén során. Az előrehaladó és épülő lejtő előterében általában gravitációs eredetű turbidittestek alakultak ki, amelyek a viszonylag nagyobb mélységű medencékben akkumulálódtak. A paksi kutatási terület a posztszarmata kiemelkedést követően környezetéhez viszonyítva lassan süllyedt, így aljzatmagaslat maradt, amelyet elkerültek a turbidites üledékfolyások. Ezért a márgás sorozatra közvetlenül a progradáló rétegsor települ, amelynek szeizmikus és karotázsszelvények alapján jól követhető tetejét (az egykori selfperemet) az 5. jelű felület mutatja.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Ezt követően a feltöltött területeken a medence süllyedése egyensúlyban volt az üledékfelhalmozódással. Ekkor delta- és alluviális síkságon ritmikusan váltakozó homokos-agyagos üledékek képződtek. A pliocén elejétől kezdődően kompressziós inverzió indult meg, amely jelenleg is tart. A szélesebb paksi területen jelentős lepusztulás zajlott, amely a negyedidőszaki képződmények talpán kijelölhető regionális unkonformitást hozta létre. Ennek mélysége 30 és 100 méter között változik, amely mélységtartomány ipari szelvényeken nem jelenik meg, és csak speciális szeizmikus szelvényezéssel képezhető le. A neotektonikus inverzió során jelentős vertikális mozgások mellett a pannon üledékes kőzeteket harántoló virágszerkezetek jöttek létre, amelyek gyakran a kora és középső miocén árokszerkezetekhez kapcsolódnak (4. és 5. ábra).

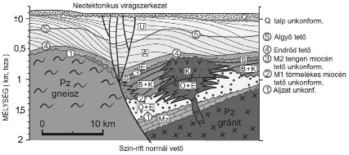

4. ábra. A kutatási terület elvi tektonosztratigráfiai szelvénye a térképezett felületek (1–5), a felületekkel határolt rétegtani egységek és a tektonikai stílus bemutatására (Horváth, 2017 alapján, módosítva)

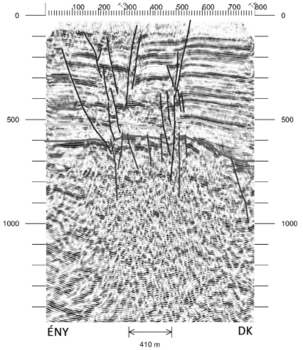

5. ábra. A Pa-21 szeizmikus szelvény, amely a függőleges tengelyen kétutas futási időt mutat ms egységekben megadva (Horváth, 2017 alapján, módosítva). Helyszínért lásd a 6. ábrát


Jegyzet elhelyezéséhez, kérjük, lépjen be!

Összegzésként megállapítható, hogy a 3D szeizmikus mérés és kiterjesztett értelmezés alapvető ismeretekkel gazdagította a terület fejlődéstörténetére vonatkozó tudásunkat. Ezek közül legfontosabb a regionális kiterjedésű, fiatal tektonikai aktivitás eredményeképpen létrejött oldalelmozdulásos „virágszerkezetek” térképezése, és annak a megerősítése, hogy további mérések szükségesek a vetők felszínközeli geometriájának és ezúton az aktivitás korának pontosabb megértéséhez.


A felszínközeli mélységtartomány nagy felbontású leképezése


Jegyzet elhelyezéséhez, kérjük, lépjen be!

A fenti terv megvalósítása céljából nagy felbontású reflexiós mérések történtek. A P-hullám reflexiós mérések jelentése (MFGI, 2016) alapján készült a 6. ábrán látható helyszínrajz, amely kilenc szelvényt mutat (Pa-20 – Pa-28), együttesen 30 km összhosszúságban. Ezen túlmenően az ábra a kiterjesztett szeizmikus értelmezés alapján a felszín közelébe hatoló vetők sávját is jelzi fehér vonallal lehatárolva. Látható, hogy a szelvényezések célirányosan a vetők megismerésére lettek tervezve.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Illusztrációként egy szelvényt (Pa-21; 5. ábra) mutatunk be, amely közvetlenül az atomerőmű telephelyének délnyugati sarkánál helyezkedik el (6. ábra). A szelvény mélységskálája ms-ban van megadva, és a pannonban közel állandó 2000 m/s hullámterjedési sebesség miatt 100 ms jó közelítéssel 100 méternek felel meg. Az idősebb miocén képződmények felszíne 600–700 ms mélységben észlelhető. A pannont harántoló virágszerkezet több ága is a felszín felé hatol, és elveti a 60–70 ms mélységig leképezett sekély felső pannon rétegeket is.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

A virágszerkezet felszín felé való felhatolása minden szelvényen markáns, de a fiatal tektonikai aktivitás negyedidőszaki korának verifikálását a módszer a felszínközeli (0–50 m) tartomány leképezésének hiánya miatt továbbra sem teszi lehetővé.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Összefoglalva megállapítható, hogy a speciálisan tervezett P-hullám szeizmikus szelvényezés kiváló minőségben valósult meg, és a vártnak megfelelően 40–80 ms futási időnek megfelelő mélységig (40–80 m) a terület rétegszerkezetének nagy felbontású leképezését adja (MFGI, 2016). Ennek alapján megállapítható, hogy a 3D szeizmika alapján levezetett tektonikai kép hiteles, és lényegesen gazdagodott a nagy felbontású sekélygeofizikai kutatásokkal. A speciális P-hullám reflexiós mérések legfontosabb eredménye tektonikai szempontból az, hogy a fiatal vetőrendszerek a teljes pannóniai rétegsort harántolják, ami teljes összhangban áll a korábbi szeizmikus vizsgálati eredményekkel. Továbbra is megválaszolatlan maradt ugyanakkor a pannon diszkordanciafelületre nagy időhézaggal települő negyedidőszaki üledékes képződmények tektonizáltságának kérdése.


Jegyzet elhelyezéséhez, kérjük, lépjen be!

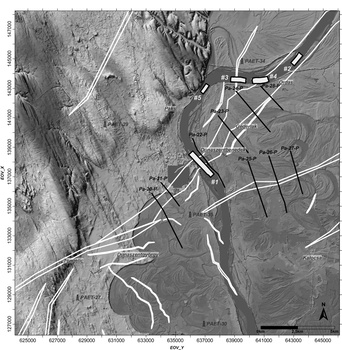

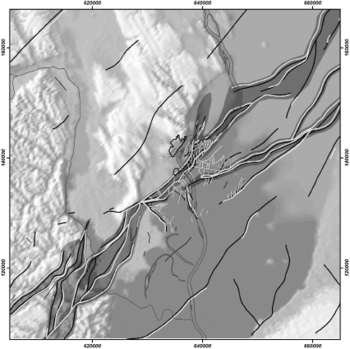

6. ábra. Paks környékének terepmodellje a fiatal vetődések felszínre vetített sávjával (fehér görbék), a nagy felbontású szeizmikus szelvények nyomvonalával (fekete vonalak Pa-20-P ‒ Pa-28-P jelöléssel) és a dunai vízi szeizmikus mérések (#1‒#5 számú szürke téglalapok) területeivel (Horváth, 2017 alapján, módosítva)


Multielektródás geoelektromos és pszeudo-3D vízi szeizmikus mérések


Jegyzet elhelyezéséhez, kérjük, lépjen be!

A multielektródás geoelektromos MUEL-tomográfiás szelvényezés szárazföldi területen tudja leképezni a kőzetek elektromos fajlagos ellenállásának változásait, elvben a fizikai felszíntől néhányszor tízméteres mélységig. Alapvetően a nagy felbontású szeizmikus mérésekhez kapcsolódó tizenegy geoelektromos szelvény mindegyike a pannonban lévő vetőkkel jól korrelálható, markáns felszínközeli ellenállás-anomáliákat mutatott (Geomega, 2016a, c). Ezzel erős támogatást adtak a negyedidőszaki üledékek (de legalábbis azok alsó tartományának) tektonikus érintettségére. A fajlagos ellenállások oldalirányú változásai azonban értelmezhetők laterális litológiai kontraszttal is. Utóbbiak pedig a nagyon változatos fáciesű negyedidőszaki összletben sűrűn és előrejelezhetetlenül fordulhatnak elő, ezért a MUEL-mérések nyújtotta eredményeket nem tekinthettük perdöntőnek.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Nagy felbontású vízi szeizmikus mérésre a Duna kínál jó lehetőséget (Geomega, 2016b, c), hiszen a térképezett vetők a kutatási területen harántolják a folyó medrét (6. ábra). Speciális egycsatornás eszközzel, nagyfrekvenciás hanghullámok segítségével és néhány méteres szelvényközzel felvételezve közvetlen a mederfenéktől néhány méter mélységig „pszeudo-3D”-leképzés valósítható meg. Időigénye és technikai kivitelezésének bonyolultsága miatt ilyen sűrűségű felvételezést csak limitált terjedelemben lehetett megvalósítani, ezért a mérésre alkalmasan kiválasztott területrészeken került sor. Az 1–5. jelű területrészeket a 6. ábra mutatja, amely egyúttal feltünteti a pannonban térképezett vetők felszíni vetületét is. Látható, hogy az 1. mérési terület a legkritikusabb részen, az erőmű melletti folyamszakaszon, a 2., 3. és 4. pedig a vetőzóna ÉNy-i folytatódásában volt kijelölve. Az 5. mérési terület a vetők közötti nyugodtabb szakaszon helyezkedik el. Az öt mérési blokk területe összesen 2,0 km2.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

A teljes mérési anyag kiértékelése alapján általános következtetésként megállapítottuk, hogy a dunai üledékek szeizmikus képe üledékföldtani okok miatt bonyolult rétegszerkezetet mutat, de töréses tektonika nyomai a recens dunai üledékekben egyik mérési területen sem voltak megtalálhatók. A Geomega anyaga (2016c) ugyanakkor rámutat, hogy a mérési anyag a törmelékes késő negyedidőszaki képződmények bonyolult belső üledékföldtani struktúrája miatt egyértelmű és közvetlen vetőazonosításra nem volt alkalmas, illetve, hogy a neogén vetőrendszer kvarterben történő felújulására vonatkozó bizonyítékokat a gyorsan változó üledékföldtani rendszer – a Duna – felülírhatja, így ezek nem feltétlenül őrződnek meg a plasztikus fluviális üledékekben.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

Vannak azonban a recens tektonikai aktivitásnak más megnyilvánulásai a paksi telephely környezetében, amit a vízi szeizmikus szelvényezés segítségével lehetett kimutatni a 2. mérési területen (Geomega, 2016c). Ez a legészakibb mérési terület ott helyezkedik el, ahol a folyó medre alatt halad a vetődés Dunapataj és Harta között (6. ábra). Ezen a területen sem volt észlelhető felszínre hatoló vető, de egy, a mai folyót ferdén keresztező paleomeder volt kimutatható (7. ábra), amelyet egy kb. 130 m széles és 4 m mély egykori folyóág hozott létre. Ennek különlegességét az adja, hogy a lumineszcens kormeghatározás szerint a kb. 11 ezer éve felhagyott és feltöltött medret (morotvát) kitöltő agyagos-iszapos üledékek (Novothny, 2016) jellegzetesen hullámosan deformált, gyűrődéses-csúszásos szerkezetűek, jóllehet eredetileg teljesen vízszintesen települtek. Ilyen szerkezeteket földrengéshullámok hatására bekövetkező vízkiszökés és kőzetváz-összeomlás okoz, emiatt azokat szeizmiteknek hívják. A paleo-földrengés következtében létrejött üledékszerkezet a terület szeizmikus veszélyeztetettsége szempontjából számba veendő, de maga a földrengés nem szerepel a historikus események katalógusában.


Jegyzet elhelyezéséhez, kérjük, lépjen be!

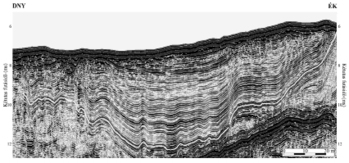

7. ábra. Vízi szeizmikus szelvényrészlet a 2. mérési területről (6. ábra), amely egy egykori földrengés hatására deformált kb. 130 m széles és 4 m mély, 11 ezer éves mederkitöltést mutat (Horváth, 2017 alapján, módosítva)


Neotektonikai szintézis és a vető feltárása

Jegyzet elhelyezéséhez, kérjük, lépjen be!

A geofizikai és fúrási adatok felhasználásával készített rétegszerkezeti és tektonikai térképek alapján vezettük le a terület szintetizált tektonikai modelljét (Geomega, 2016c; Mecsekérc, 2016a, b). A kutatási terület meghatározó szerkezeti eleme az aljzatban regionális skálán (medence léptékben) követhető, KÉK–NyDNy-i irányítottságú „Kapos-vonal”. Az atomerőmű részletesen térképezett 50 km sugarú környezetében a „vonalat” valójában meredek (70–80°-os dőlésű) törési síkok alkotják, amelyek a részletes térképezés szerint Dunaszentgyörgytől nyugatra egy északi dőlésű, keletre pedig egy déli dőlésű szűk vetősávot alkotnak. Míg a vonal keleti szegmense markáns neotektonikai aktivitást mutat, addig a nyugati szakasz neotektonikusan lényegében inaktív a vizsgálati területen (8. ábra).

Jegyzet elhelyezéséhez, kérjük, lépjen be!

A Kapos-vonalból Dunaszentgyörgynél ÉK-i irányba kiágazó, a telephely alatt és annak déli előterében elhaladó Dunaszentgyörgy–Harta-vetőzóna a Kapos-vonal keleti szakaszával együtt a kutatási terület legintenzívebb neotektonikus aktivitású szerkezeti eleme. Tipikus „virágszerkezetet” mutató belső struktúrájuk és a kapcsolódó másodlagos formaelemek (Riedel-törések) alapján balos oldaleltolódásnak minősíthetők. Szerkezeti jellegeiben igen hasonló a Bonyhádi-medence DK-i peremén húzódó mestervető (Bonyhádi-törés) és a hozzá csatlakozó vetőrendszer, amely DNy felé a Mecsek Északi Pikkelyzónájának deformációs övéhez csatlakozik (Geomega, 2016d). Ez a vetőrendszer neotektonikai aktivitás szempontjából egységes, Bonyhád–Dunaszentgyörgy–Harta-vetőrendszernek tekinthető (8. ábra).


Jegyzet elhelyezéséhez, kérjük, lépjen be!

8. ábra. A földtani-geofizikai adatok szintézise eredményeképpen kapott neotektonikai modell, amely a sötétszürke sávon belül fehér vonalakkal mutatja a vetők neotektonikusan legaktívabb szakaszait (Horváth, 2017 alapján, módosítva). A fekete vonalak a progradáló selfperem (5. jelű felület a 4. ábrán) tetejét átmetsző vetőketjelölik


Jegyzet elhelyezéséhez, kérjük, lépjen be!

A projekt keretében elvégzett különböző földtani-geofizikai vizsgálatok alapkérdését az jelentette, hogy pontosan milyen korúak a neotektonikus aktivitást mutató vetők, felhatolnak-e a legfiatalabb negyedidőszaki rétegekbe, és ha igen, ott milyen mértékű deformációt idéznek elő. A neotektonikus vetők közül értelemszerűen kulcsfontosságú a telephely alatt és annak déli előterében húzódó Dunaszentgyörgy–Harta-vetőzóna. A vetőzóna belső szerkezetének és neotektonikai aktivitásának részletes vizsgálatára a telephely környezetében több nagy felbontású felszíni geofizikai módszerrel végeztünk vizsgálatokat. Kulcsfontosságúnak mutatkozott a Pa-21-S jelű szelvényen látható vetőkép (9. ábra), mert ez arra mutatott, hogy a vetődés a negyedidőszaki képződmények felszínközeli tartományát is érinthette. A szeizmikus szelvény alapján hét sekélyfúrás (Pa-21-E1, -A, -B, -D1, -C, -F3 és -G4) valósult meg, és a 20 m-nél mélyebb szakaszokon magmintavételre volt lehetőség (Mecsekérc, 2016a, b). Egyértelmű eredmények és kézenfekvő tektonikai értelmezés született, amelyet a tengelici vörösagyag megléte, illetve hiánya tett lehetővé. A tengelici vörösagyag tektonikus érintettségét a maganyagban talált vetőkarcok megkérdőjelezhetetlenné tették.


Jegyzet elhelyezéséhez, kérjük, lépjen be!

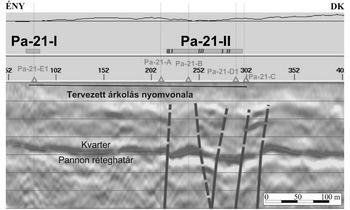

9. ábra. A Pa-21 szeizmikus szelvény (5. és 6. ábra) mentén felvett speciális S-hullám szelvény szerkezeti értelmezése és az ennek alapján kijelölt 12 m és 84 m hosszú árkolás (Pa-21-I, illetve Pa-21-II) helyszínrajza (Horváth, 2017 alapján, módosítva)


Jegyzet elhelyezéséhez, kérjük, lépjen be!

Ezt követően két szakaszon (Pa-21-I és -II) került sor a humuszréteg eltávolítása után 2 méter mély árkok kialakítására 12 méter és 84 méter hosszúságban (9. ábra). A Pa-21-II árokban felszínközeli tektonikai elvetést mutató szerkezetek tárultak fel késő negyedidőszaki futóhomokban, amelyek pontosan ott jelentkeztek, ahol azt az S-hullám szelvényen értelmezett vetők felszíni folytatása jelezte. Ezek közül a leglátványosabb az árok közepén (43,7 m-nél) észlelt „tölcséres szerkezet” és az ahhoz mindkét oldalon csatlakozó kis normálvetődések voltak (10. ábra). A szerkezet jellege és iránya, amely megegyezett a Dunaszentgyörgy–Harta-vető csapásával, úgy értelmezhető, hogy az árkolás transztenziós virágszerkezetet tárt fel, amely a szeizmikusan dokumentált mélyvető felszínközeli manifesztációját képezi (Mecsekérc, 2016a, b). Az elvégzett kormeghatározások szerint a futóhomok kora 19–21 ezer év (Thamóné Bozsó–Füri, 2016). Ennek megfelelően a Nukleáris Biztonsági Szabályzat definíciója szerint a vető aktívnak minősítendő.

Jegyzet elhelyezéséhez, kérjük, lépjen be!

A 43,7 m-nél azonosított szerkezet annak kialakulásának idejére vonatkozóan paleofelszínig hatoló vetődéses deformációnak tekinthető, amelynek tanulmányozása során a szakemberek maximálisan néhány centiméteres vertikális elvetést dokumentáltak. A vetődés laterális komponensének megbízható meghatározására nem volt lehetőség.


Jegyzet elhelyezéséhez, kérjük, lépjen be!

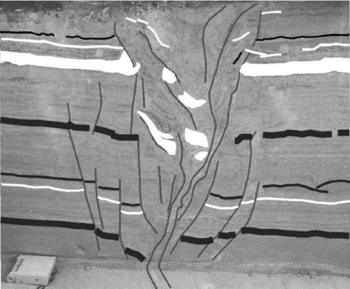

10. ábra. A Pa-21-II árok közepén (43,7–45 m között), 2 m vastag humuszréteg eltávolítása után, mintegy 1 m vastagságban feltárt „tölcséres szerkezet” és a kapcsolódó kis normálvetők, kb. 20 ezer éves folyami homokban (Horváth, 2017 alapján, módosítva). Az értelmezés szerint a szerkezet a mélyben gyökerező és a Pa-21 szelvényen látható virágszerkezet (5. ábra) felszíni manifesztációját jelenti, és a DH-vető aktív minősítésének evidenciáját szolgáltatja


Következtetések


  • A telephely 300 km2 területű környezetében végzett 3D szeizmikus mérések és azok 50 km sugarú területre kiterjesztett értelmezése igazolták és pontosították a korábbi kutatások alapján felvázolt fiatal vetőrendszert.
  • Bizonyítást nyert, hogy a fiatal vetők balos oldalelmozdulással létrejött virágszerkezetek, és a medence kialakulását inicializáló kora és középső miocén tektonikai elemek felújulásaiként jöttek létre.
  • A nagy felbontású szárazföldi szeizmikus mérések és fúrások alapján megállapítható, hogy a fiatal vetők felhatolnak a pannon összlet tetejéig, amely egy eróziósan jelentősen lepusztult felület.
  • A geoelektromos tomográfia eredményei szerint a negyedidőszaki képződményekben markánsan megnyilvánuló fajlagosellenállás-zavarzónák a szeizmikusan megismert vetőkkel állnak kapcsolatban.
  • A pszeudo-3D vízi szeizmikus mérések bonyolult rétegtani struktúrákat mutatnak a dunai mederfenék alatti 6-7 m vastag recens folyami üledékekben, de ezek üledékföldtani jellegzetességek és nem tektonikus eredetű szerkezetek.
  • A vízi szeizmika ugyanakkor a kutatási területen, nagy léptékű skálán (folyami holtágban) földrengéshullámok hatására deformált laza üledékeket (szeizmitek) talált, amelyek kora kb. 11 ezer év.
  • A fokozatos megismerés elvét követő új geofizikai kutatások és sekélyfúrások több évtizedes vitát zárnak le a Dunaszentgyörgy–Harta-vetőzóna mentén árkolással feltárt 20-21 ezer éves folyami homokban észlelhető transztenziós szerkezet – aktív vető – feltárásával.


Jegyzet elhelyezéséhez, kérjük, lépjen be!

A szerkezet elemzése azt mutatja, hogy az azt létrehozó törési sík nem okozott az egykori felszínen néhány centimétert meghaladó vertikális elmozdulást, míg az elmozdulás horizontális komponensének megbízható meghatározására az árkolásos feltárásban nem nyílt mód.
