Fejezetek az élettan tantárgyból
Az EKG-hullámok vektoriális analízise
A szívizom körül áram folyik a negatív töltésektől a pozitív töltések irányába. A számtalan dipólus mindegyike áramot generál, amely áramkomponensek irány és nagyság szerint összegezhetők. Az egyes áramkomponensek mindegyike egy vektor, amelyeket összegezve egy eredő- vagy integrálvektort kapunk, amely a szívizom ingerületi állapotát jellemzi egy adott pillanatban. Az integrálvektor nagysága és iránya folyamatosan változik az ingerületi folyamat terjedése során. Az egyes végtagelvezetésekben az integrálvektornak csupán az adott elvezetés tengelyére eső vetületét regisztráljuk (2.10. ábra).
Harvard
(): . : .
: /hivatkozas/m1346fazet_384/#m1346fazet_384 ()
Chicago
. . . : .
(: /hivatkozas/m1346fazet_384/#m1346fazet_384)
APA
(). . .
(: /hivatkozas/m1346fazet_384/#m1346fazet_384)

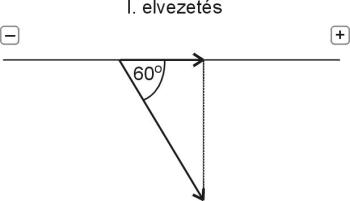

2.10. ábra. Vetületvektor szerkesztése
Vegyük például az I. elvezetés tengelyét, amely a vízszintes síkban fekszik olyan módon, hogy a jobb váll a negatív pólus, a bal váll pedig a pozitív pólus. Az R-hullám csúcsának megfelelő időpontban az integrálvektor a vízszintes tengellyel kb. 60°-os szöget zár be, amelynek következtében a vektornak nem a teljes nagysága kerül regisztrálásra, hanem annak csupán a vízszintes tengelyre eső vetülete. A vetületi vektor szerkesztése úgy történik, hogy az eredővektor kezdeti és végpontjából merőlegest bocsátunk az elvezetés tengelyére. A vetületi vektor nagyságát az integrálvektor nagyságának, valamint az integrálvektor és az elvezetés tengelye által bezárt szög cosinusának a szorzata adja meg. Egy adott elvezetésben regisztrált hullám nagysága akkor lesz a legnagyobb, ha az integrálvektor az elvezetés tengelyével párhuzamos (cos 0° = 1), és akkor a legkisebb, ha arra merőleges (cos 90° = 0). Figyeljük meg, hogy ha más megközelítésben is, de ugyanarról a jelenségről van szó, amelyet a 2.3/A, B és C ábrákon tárgyaltunk. Továbbmenve, ha a szög nagyobb, mint 90°, akkor a vetület iránya negatív lesz.
A vetületvektorok egyszerűbben szerkeszthetők meg, ha a III. elvezetés tengelyét önmagával párhuzamosan eltoljuk az I. és II. elvezetés tengelyeinek metszéspontjába. Az így kialakult triaxiális koordinátarendszerben a közös metszéspontba felmérve az integrálvektort, a vetületvektorok előjelhelyesen megszerkeszthetők (2.11. ábra).
Harvard
(): . : .
: /hivatkozas/m1346fazet_388/#m1346fazet_388 ()
Chicago
. . . : .
(: /hivatkozas/m1346fazet_388/#m1346fazet_388)
APA
(). . .
(: /hivatkozas/m1346fazet_388/#m1346fazet_388)

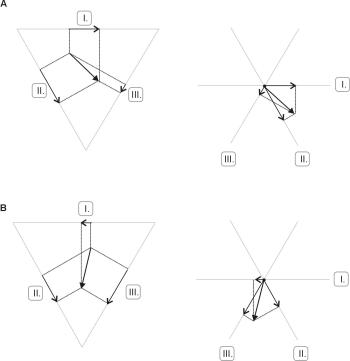

2.11. ábra. Vetületvektorok szerkesztése az Einthoven-háromszögben és a triaxiális koordinátarendszerben. Az „A”- vektor minden tengelyre pozitív vetületet ad (normál tengelyállás), míg a „B” -vektor esetében az I. tengelyre eső vetület negatív (jobb deviáció)
