Fejezetek az élettan tantárgyból
Unipoláris elvezetések
Az unipoláris elvezetés lényege abban áll, hogy egyetlen elektródával mérünk a szív elektromos erőterében, amely elektróda az adott hely potenciálját méri egy referencia, gyakorlatilag nulla potenciálon lévő (indifferens) elektródához képest (2.2. ábra). Az unipoláris elvezetésekben mindig a mérő- (differens) pont kerül az erősítő pozitív bemenetére. A gyakorlat szempontjából lényeges kérdés a referenciapont kialakítása. Megbízhatóan nulla potenciálon lévő földelektróda nem mindig áll rendelkezésre, így kézenfekvő megoldás magának az elektromos erőtérnek kiválasztani azokat a pontjait, amelyekben a potenciálértékek összege zérus (2.15. ábra (A)).
Harvard
(): . : .
: /hivatkozas/m1346fazet_407/#m1346fazet_407 ()
Chicago
. . . : .
(: /hivatkozas/m1346fazet_407/#m1346fazet_407)
APA
(). . .
(: /hivatkozas/m1346fazet_407/#m1346fazet_407)

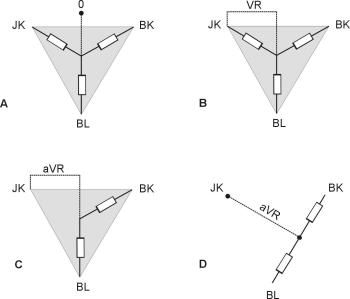

2.15. ábra. A nulla potenciálú referenciapont kialakításának (A), valamint a végtagi unipoláris (B) és megnövelt végtagi unipoláris elvezetések
Az Einthoven-szabály alapján adódik, hogy a három végtagi elvezetési pontot összekötve egy nulla potenciálú pontot kapunk: tekintve, hogy a végtagelektródák minden esetben fel vannak szerelve, ez egy valóban kézenfekvő megoldás. Az EKG-készüléken belül a három elektróda nagy ellenállásokon keresztül van összekötve, hogy a referenciaelektróda potenciálját ne befolyásolja a szöveteknek az egyes területeken esetleg eltérő vezetőképessége (2.15. ábra (A)). Az unipoláris elvezetések jele a „V”. Kétféle unipoláris elvezetési rendszer létezik: a végtagi unipoláris elvezetés, amely a jobb váll (VR – right), a bal váll (VL – left) és láb, illetve a törzs alsó részének (VF – foot) a potenciálját méri (2.15. ábra (B)), valamint a mellkasi unipoláris elvezetés, amely a mellkasfalon hat pontban (V1-6), közvetlenül a szív felett méri a potenciálértéket (2.16. ábra).
Harvard
(): . : .
: /hivatkozas/m1346fazet_410/#m1346fazet_410 ()
Chicago
. . . : .
(: /hivatkozas/m1346fazet_410/#m1346fazet_410)
APA
(). . .
(: /hivatkozas/m1346fazet_410/#m1346fazet_410)

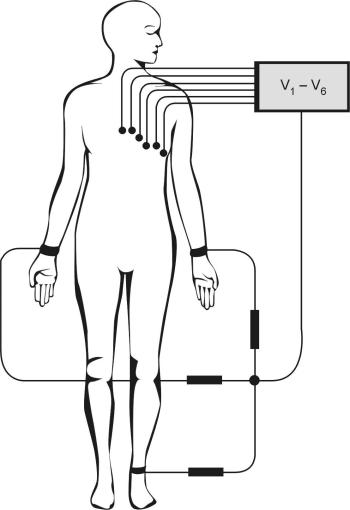

2.16. ábra. A mellkasi unipoláris elvezetések kapcsolási rajza
