4.6. Eseményfa

Az eseményfa-elemzés (Event Tree Analysis – ETA) egy logikai és grafikus módszer, amely egy kezdeti esemény lehetséges következményeit vizsgálja, és azt mutatja be, hogy különböző feltételek teljesülése vagy elmaradása milyen kimenetelekhez vezethet. Míg a hibafa felülről lefelé, a kiváltó okok irányából közelíti meg a problémát, az eseményfa egy kiinduló eseményből indul ki, és onnan előre haladva tárja fel az események lehetséges alakulását. A módszer alapvetően a következményelemzés eszköze, amely lehetőséget ad arra, hogy egyetlen hiba vagy esemény bekövetkezése után milyen biztonsági vagy működési forgatókönyvek valósulhatnak meg.

A folyamat a kiinduló esemény pontos meghatározásával kezdődik. Ez lehet egy műszaki hiba, egy emberi tévedés, egy természeti katasztrófa vagy bármilyen más, a rendszer működését befolyásoló történés. Ezt követően az elemzésben feltérképezzük azokat a kulcsfontosságú döntési vagy működési pontokat, amelyek befolyásolják a további eseményeket. Minden ilyen pontnál kétféle kimenet lehetséges: az adott védelmi, biztonsági vagy működési funkció sikeresen működik, vagy hibát szenved. A fa ágain így minden döntési pontnál kettéválik az eseménysor, és fokozatosan kirajzolódik az összes lehetséges forgatókönyv.

Vegyünk példaként egy vegyi üzemet, ahol a kiinduló esemény egy veszélyes anyagot tartalmazó tartály szivárgása. Az első döntési pont, hogy a szivárgásjelző rendszer működésbe lép-e. Ha igen, akkor az üzem személyzete azonnal megkezdi a beavatkozást, és a folyamat biztonságosan lezárulhat. Ha a jelzőrendszer nem működik, a következő döntési pont az, hogy a műszak személyzete észleli-e a problémát. Amennyiben észleli, tartályürítést kezdeményezhet, ha viszont nem, akkor a szivárgás tovább fokozódhat, ami végül tűzhöz vagy robbanáshoz vezethet. Így az eseményfa segítségével világosan látható, hogy a biztonságos kimenethez több feltétel együttes teljesülése szükséges, és hogy a védelmi rétegek bármelyikének meghibásodása jelentősen növeli a súlyos következmények valószínűségét.

Harvard

(): . : . : /hivatkozas/m1393beb_317/#m1393beb_317 ()

Chicago

. . . : . (: /hivatkozas/m1393beb_317/#m1393beb_317)

APA

(). . . (: /hivatkozas/m1393beb_317/#m1393beb_317)

BibTeX EndNote Mendeley Zotero

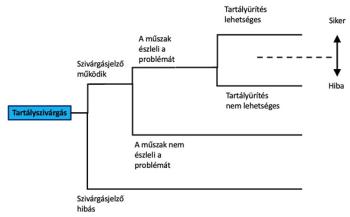

I.7. ábra. Eseményfa egy konkrét esetre

Az eseményfa-elemzés előnye, hogy nemcsak a veszélyes következmények azonosítására alkalmas, hanem a pozitív kimenetek feltárására is. Ez lehetővé teszi a biztonsági rendszerek hatékonyságának objektív értékelését, hiszen a fa segítségével számszerűsíthető, hogy egy adott védelmi mechanizmus mennyiben csökkenti a legsúlyosabb kimenetek kockázatát. Emellett jól alkalmazható megelőző tervezés során is, mivel világosan megmutatja, hol van szükség új vagy megerősített biztonsági rétegekre.

A módszer ugyanakkor megköveteli a lehetséges kimenetek és feltételek pontos ismeretét, ezért olyan területeken a leghatékonyabb, ahol a folyamatok jól dokumentáltak, és a valószínűségek becsléséhez megbízható adatok állnak rendelkezésre. Emiatt gyakran alkalmazzák a nukleáris iparban, a repülésbiztonságban, a vegyiparban és az olajiparban, de egyre inkább jelen van az informatikai rendszerek biztonsági tervezésében is.

Az eseményfa-elemzés ereje abban rejlik, hogy vizuálisan és logikusan egyaránt feltárja a lehetséges kimeneteket, és ezzel egyértelművé teszi, hogy egy látszólag apró hiba milyen forgatókönyveken keresztül vezethet egészen eltérő következményekhez. Ez a szemlélet nemcsak a kockázatkezelés hatékonyságát növeli, hanem a döntéshozók számára is világos, cselekvésre ösztönző információt ad.
