IV.2.4. A rendszer vizsgálata

Az elméleti alapokon nyugvó modell és a fizikailag megvalósított laboratóriumi teszteszköz működésének egyszerű összehasonlítására a következő mérést lehet elvégezni. A vizsgálat során a golyó a lejtőn előre beállított

dőlésszög mellett szabadon gurul, és mérjük a pingponglabda szenzortól mért

távolságát. A szabályozás itt még nem működik, a fenti kódba az idő mérését kell beilleszteni, a lejtő dőlésszögét pedig a

függvényben kell beállítani. A pingponglabdát a lejtő végéről indítjuk, azaz a kezdeti érték

. A vizsgálat során 10 egymást követő mérés átlagát vesszük alapul.

Az idő méréséhez a

függvényben inicializáljuk az

ként definiált

változót:

. A

függvényben a

szerint történik az idő mérése, majd a soros porton keresztül a

változót küldjük tovább, így a nulla időpillanat a mérés elindításához tartozik.

A jelenséget leíró közelítő lineáris modell (IV.71) alapján egyszerűen

azaz a gyorsulás értéke konstans, és

a lejtő dőlésszöge, ami a vizsgálatban nem változik és a számítások során radiánban értendő.

Integrálva a differenciálegyenletet, kapjuk a golyó sebességét leíró egyenletet:

ahol

egy konstans, melynek értéke a golyó kezdősebessége a

időpillanatban. Itt

, mert a golyó álló helyzetből indul.

Még egyszer integrálva az elmozdulást általánosan leíró egyenletet kapjuk:

Itt

a golyó kezdeti helyzete a

időpillanatban, vagyis

Végeredményben az alábbi összefüggés írható fel:

Ez a görbe Matlab környezetben az

utasítással számítható, ahol

a mérés során rögzített időpillanatok vektora.

A teljesség és az összehasonlíthatóság kedvéért foglalkozunk a lejtőn szabadon guruló golyó nemlineáris modelljével is. A nem változó dőlésszögű lejtőn mozgó golyó nemlineáris modellje a fentiekhez hasonló módon vezethető le, kezdve a

energiatagok alapján felírható Euler–Lagrange-egyenlettel, amikor is

nem változó, és végeredményben (IV.65) első két egyenletéhez hasonló formula áll elő:

Ez a nemlineáris differenciálegyenlet-rendszer a Matlab

utasításával közelítőleg megoldható, például a

intervallumban:

[T,Y] = ode23(@f,[0 tend],[0.170;0],[],a,theta0);

ahol

definiálja a differenciálegyenlet-rendszer jobb oldalát:

function dx = f(t,x,a,theta0)

dx = [x(2);...

-a*sin(theta0)];

Érdemes megfigyelni, hogy mindez megfelel az

nemlineáris differenciálegyenletnek, amelynek kis dőlésszögre vett közelítése a fentebb is használt

lineáris differenciálegyenlet.

A golyógurítás mérési és szimulációs eredménye látható a IV.32. ábrán

és

dőlésszög mellett. A lineáris modellel és a nemlineáris modellel kapott eredmények gyakorlatilag megegyeznek, igazolva a lineáris modell helyes feltételezését (a

dőlésszögnél látható különbség, ami a dőlésszög növelésével növekedne). A mérési eredmények is közel esnek a szimulációval kapottakhoz.

Egyértelmű, és a fizikai képből is világos, hogy a lejtőn magára hagyott golyó nem stabil rendszer, megfelelő egyensúlyozó szabályozóval zárt körben a golyó a rúdon tartható.

Harvard

(): . : . : /hivatkozas/m1437lreszaum_3100/#m1437lreszaum_3100 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_3100/#m1437lreszaum_3100)

APA

(). . . (: /hivatkozas/m1437lreszaum_3100/#m1437lreszaum_3100)

BibTeX EndNote Mendeley Zotero

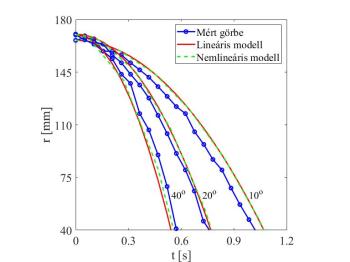

IV.32. ábra. A lineáris és a nemlineáris modell által számított elmozdulás összehasonlítása a mérési eredményekkel.
