IV.2.5.5. A szabályozók paramétereinek finomhangolása

A fenti két alfejezetben a vizsgált szakasz átviteli függvényének nem szokványos alakja miatt körbejártuk a PD- és a közelítő PID-szabályozók paramétereinek egy lehetséges megválasztási stratégiáját. A következőkben a paramétereket tovább hangoljuk.

A IV.36. ábrán a pontos Bode-diagramok láthatók, amely görbék a törtvonalas közelítéseknél tárgyaltakhoz hasonlóan futnak. A törtvonalas közelítés felrajzolása nagyban hozzájárul a szabályozók időállandóinak beállításához, a pontos görbék segítik a finomhangolást.

A pontos görbék a következőképp rajzolhatók fel Matlab utasításokkal, ahonnan a szabályozók paraméterei is meghatározhatóak. A szabályozók erősítése első körben egységnyi:

TD = 1; TDv = 1/10; TI = TD;

WC1 = tf(-1*[TD 1],[TDv 1]); % PD-szabályozó

WC2 = tf(-1*conv([TD 1],[TI 1]),conv([TDv 1],[TI 0])); % PID-szabályozó

utasítás segítségével ki lehet számolni a felnyitott kör átviteli karakterisztikájának

amplitúdókarakterisztikáját és

fáziskarakterisztikáját a

körfrekvenciákon. A fáziskarakterisztika maximumának meghatározása után a

erősítést úgy határozzuk meg, hogy a felnyitott kör erősítése a fáziskarakterisztika maximumánál egységnyi legyen. Az ezt megvalósító utasítások az alábbiak:

[mag,phase,w] = bode(WC*WP); % Itt WC = WC1, vagy WC = WC2

[ph,i] = max(phase);

K = 1/mag(i)

WC = K*WC;

A IV.36. ábrán ezen eredmények láthatóak összefoglalva, a

utasítás segítségével.

A pontos Bode-diagramról leolvasott legfontosabb adatok a IV.7. táblázatban találhatók, a maximális fázistartalékot biztosító szabályozók konkrét átviteli függvényei pedig az alábbiak:

A IV.36. ábrán a maximális

fázistartalékhoz tartozó pontokat az egyes szabályozókhoz tartozó fáziskarakterisztikákon külön megjelöltük, így a IV.7. táblázatban felsorolt

vágási körfrekvenciaértékek is könnyedén azonosíthatóak. A PID-szabályozó a fenti összefüggésben a IV.7. táblázatból az (1) jelzésű.

Látható, hogy a PID-szabályozóhoz nagyobb

vágási körfrekvenciaérték tartozik, vagyis a PID-szabályozó a PD-szabályozónál gyorsabb működést biztosít. Ez az összehasonlítás látható a IV.37. ábrán a

utasítást használva, amellyel az elméleti modellek ugrásválaszát lehet felvázolni. A megépített rendszer esetében azonban azt tapasztaltuk, hogy működés közben a rúd túlzottan rezeg, remeg, a golyó esetenként pattog a rúdon. Célszerű ezért a vágási körfrekvenciát csökkenteni, azaz a működést valamelyest lassítani, finomítani, hiszen ekkor a szabályozó erősítése is csökken. Ezt például úgy lehet elérni, hogy a

értékét kissé megnöveljük, például a

választás ebben az esetben elfogadható eredményt ad, s így a (2) jelzésű szabályozót használhatjuk:

Harvard

(): . : . : /hivatkozas/m1437lreszaum_3176/#m1437lreszaum_3176 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_3176/#m1437lreszaum_3176)

APA

(). . . (: /hivatkozas/m1437lreszaum_3176/#m1437lreszaum_3176)

BibTeX EndNote Mendeley Zotero

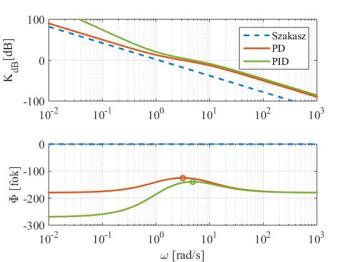

IV.36. ábra. A szakasz és a felnyitott kör Bode-diagramja PD-szabályozó és PID-szabályozó esetében.

IV.7. táblázat. A PD- és a PID-szabályozókkal kapott adatok összefoglalása.

Szabályozó	search	search	K
PD	3,16	54,91	2,51
PID (1)	4,87	40,83	4,13
PID (2)	4,58	43,17	3,83

Harvard

(): . : . : /hivatkozas/m1437lreszaum_3180/#m1437lreszaum_3180 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_3180/#m1437lreszaum_3180)

APA

(). . . (: /hivatkozas/m1437lreszaum_3180/#m1437lreszaum_3180)

BibTeX EndNote Mendeley Zotero

IV.37. ábra. Az elméleti zárt kör ugrásválasza 120 mm értékű referencia esetén.
