IV.2.5.9. Diszkrét idejű PID-szabályozók tervezése

A szakasz folytonos idejű átviteli függvényének megfelelő egységugrás-ekvivalens diszkrét idejű átviteli függvény a Matlab utasításával számítható:

Ts = 1/10;
WP_DI = c2d(WP,Ts);

Tapasztalataink szerint 10 Hz mintavételi frekvenciát célszerű választani a megépített szerkezet viselkedése miatt: kicsi mintavételi frekvencián (például 5 Hz) a rúd mozgása túlságosan darabos, ami nagy hibát eredményez a szabályozásban; nagyobb mintavételi frekvencián (például 20 Hz) a mozgás túl gyors, remegő, a labda esetenként pattog a rúdon, ami szintén kerülendő. A 10 Hz-es mintavétel mellett a rúd nem rángat, a labda nem pattog, a mozgás sebessége is megfelelő a szabályozáshoz. Ezek után, mintavételi periódusidő mellett kapjuk, hogy


A szakasz átviteli függvényének diszkrét idejű Bode-diagramja szaggatott vonallal a IV.43. ábrán látható.

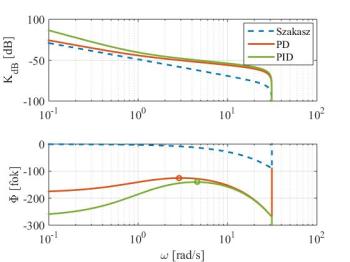

IV.43. ábra. A szakasz és a felnyitott kör Bode-diagramja mintavételes PD-szabályozó és PID-szabályozó esetében.

A P- és a PI-szabályozókkal a folytonos idejű vizsgálatoknál szerzett tapasztalatok értelmében itt nem foglalkozunk.
A diszkrét idejű PD-szabályozó átviteli függvénye

(IV.81)

konkrétan a folytonos idejű szabályozó paraméterét használva


aminek szerint az alábbi differenciaegyenlet felel meg:


A erősítés a felnyitott kör átviteli karakterisztikájának Bode-diagramja alapján határozható meg a folytonos idejű szabályozó tervezésével analóg módon (IV.43. ábra). A felnyitott kör fáziskarakterisztikája maximális értékéhez tartozó körfrekvenciánál választjuk meg az amplitúdókarakterisztika értékét egységnyinek, meghatározva ezáltal az vágási körfrekvencia értékét is. A fáziskarakterisztikán ezt a pontot külön megjelöltük. A konkrét értékek a IV.8. táblázatban találhatók. A tervezést Matlab környezetben végezzük:

WC1_DI = tf(-1*[1 -exp(-Ts/TD)],[1 0],Ts); % PD
WC2_DI = tf(-1*conv([1 -exp(-Ts/TI)], ... % PID
[1 -exp(-Ts/TD)]),conv([1 -1],[1 0]),Ts);

[mag,phase,w] = bode(WC_DI*WP_DI); % WC_DI=WC1_DI vagy WC_DI=WC2_DI
[ph,i] = max(phase(1:end-1));
K = 1/mag(i)
WC_DI = K*WC_DI

A mikrovezérlőben a hibaszámítást követően a szabályozójelet a következő programrész állítja elő:

u = -22.6*error+20.45*error_old;
error_old = error;

IV.8. táblázat. A mintavételes PD- és PID-szabályozókkal kapott adatok összefoglalása.
Szabályozó
K
PD
2
,85
54
,48
22
,6
PID (1)
4
,59
39
,56
39
,09
PID (2)
3
,94
42
,04
32
,85

A diszkrét idejű PID-szabályozó átviteli függvénye

(IV.82)

A folytonos idejű szabályozó paramétereit használva


aminek az alábbi differenciaegyenlet felel meg:


A szabályozó erősítésének tervezése a PD-szabályozó erősítésének meghatározásával megegyező módon történik (végeredményt (1) jelzéssel l. a IV.8. táblázatban).
A folytonos idejű PID-szabályozóhoz hasonlóan a diszkrét idejű PID-szabályozóhoz is nagyobb vágási körfrekvenciaérték tartozik, vagyis a PID-szabályozó a PD-szabályozónál gyorsabb működést biztosít mintavételes esetben is. A folytonos idejű modellnél említett okok miatt célszerű a választással implementálni a szabályozót (l. a (2) jelzésű PID-szabályozót a IV.8. táblázatban):


aminek az alábbi differenciaegyenlet felel meg:


IV.44. ábra. A mintavételes PD-szabályozó állandósult állapotban nagy hibával követi a referenciajelet.

IV.45. ábra. A PID-szabályozó stabil és pontos irányítást tesz lehetővé.

A mikrovezérlőben mindezt a következő programrészlet realizálja:

u = u_old-32.85*error+60.04*error_old-27.44*error_old2;
u_old = u;
error_old2 = error_old;
error_old = error;

A IV.44. ábrán és a IV.45. ábrán a folytonos idejű rendszer vizsgálatakor bemutatotthoz hasonló módon a 80 mm, 120 mm és 160 mm referenciajelre adott mért és számított ugrásválaszok összehasonlítása látható a PD-szabályozásra és a PID-szabályozásra. A szabályozások viselkedése értelemszerűen hasonló a folytonos idejű megoldásokhoz: a PD-szabályozó a tényleges fizikai rendszeren pontatlan eredményt ad maradó statikus hibával, habár a stabilizálást a zárt kör megoldja; a PID-szabályozó a fizikailag megépített rendszeren is pontos statikus válaszjelet szolgáltat. Az utóbbi zárt szabályozási kör itt is nem minimumfázisú rendszerként viselkedik, jelentősen lassítva a szabályozást.
A PID-szabályozás jelen berendezésnél megismert hátránya miatt rátérünk a kaszkádba kapcsolt PI-PD-szabályozó mintavételes megvalósítására, amely a IV.46. ábrán látható. A rendszer a folytonos idejű szabályozóhoz hasonló módon néz ki: a belső zárt kört a szakasz és a negatívan visszacsatolt diszkrét idejű PD-szabályozó alkotja; efelett egy szintén negatívan visszacsatolt diszkrét idejű PI-szabályozó áll a külső zárt körben. A belső kör felel a stabilizálásért, a külső kör pedig ezt pontossá teszi.

IV.46. ábra. A kaszkád PI-PD-típusú szabályozást megvalósító zárt szabályozási kör.

A belső kör szabályozója ugyanaz a diszkrét idejű PD-szabályozó, amelynek paramétereit fentebb már behangoltuk:


A belső kör (IV.80) átviteli függvénye alapján tervezhető a külső PI-szabályozó időállandóval:


a erősítést előírt fázistartalékra tervezve:


ekkor és , . A kaszkád szabályozó külső köre a Bode-diagram segítségével az alábbi átviteli függvényekkel tervezhető Matlab környezetben:

WCL_DI = c2d(WCL,Ts);
WC_kulso_DI = tf(1*[1 -exp(-Ts/TI)],[1 -1],Ts);
bode(WC_kulso_DI*WCL_DI);

Az így előálló kaszkád PI-PD-rendszer már nem mutatja a IV.39. ábrán látható hátrányos viselkedést. A 80 mm, 120 mm és 160 mm referenciajelre adott mért és számított ugrásválaszok a IV.42. ábrán láthatóak.
A kaszkád szabályozást megvalósító programsorok az alábbiak, ahol a változókat is frissítjük:

error = Ref-r/1000.0;
Ref1 = Ref1_old+0.8453*error-0.6838*error_old;
error1 = Ref1-r/1000.0;
u = -22.6*error1+20.45*error1_old;

Ref1_old = Ref1;
error_old = error;
error1_old = error1;

IV.47. ábra. A kaszkád PI-PD-szabályozó stabil és pontos irányítást tesz lehetővé.
