I.3.1. Feszültségosztó kapcsolás vizsgálata

A legegyszerűbb feszültségosztó kapcsolás két sorosan kapcsolt ellenállásból áll. Az osztókapcsolás feszültsége ebben a mérésben egyenfeszültség,

. Az

és

ellenálláson eső feszültséget jelöljük

-gyel és

-vel, amelyek a következőképp számíthatók:

A vizsgált kapcsolás az I.8. ábrán látható. Itt

a felső ellenállás,

az alsó ellenállás (

). A kapcsolás kapocsfeszültsége az I.2.1. fejezet szerint

. Az A0 bemeneten mérjük az

feszültséget, a kapcsolás középső csomópontjának potenciálját pedig az A1 bemeneten.

Harvard

(): . : . : /hivatkozas/m1437lreszaum_137/#m1437lreszaum_137 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_137/#m1437lreszaum_137)

APA

(). . . (: /hivatkozas/m1437lreszaum_137/#m1437lreszaum_137)

BibTeX EndNote Mendeley Zotero

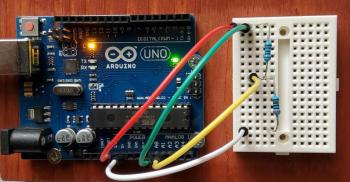

I.8. ábra. Feszültségosztó kapcsolás vizsgálata.

A mérés az alábbi programkóddal végezhető el:

void setup() {

Serial.begin(9600);

float U = 5.0/1024.0*analogRead(A0);

float U2 = 5.0/1024.0*analogRead(A1);

Serial.println(); Serial.print(„U[V] =”); Serial.print(U);

Serial.println(); Serial.print(„U1[V]=”); Serial.print(U-U2);

Serial.println(); Serial.print(„U2[V]=”); Serial.print(U2);

}

void loop() {}

A mérés eredményei a soros porton keresztül írathatók ki. A

függvény itt üres, a mérés csak egyszer történik meg a

függvényben.
