II.6.2.2. Munkaponti linearizálás

Az inga jól definiált munkapontja, amikor az inga rúdja lefelé áll és mozdulatlan. Ekkor

és

, azaz

és

. A (II.149) nemlineáris állapottérmodell ezen munkapont kicsiny környezetében (kis kitérésekre) linearizálható, azaz közelíthető egy alkalmasan választott lineáris állapottérmodellel.

(

) Jacobi-mátrix elemeit meghatározva és a munkaponti értékeket behelyettesítve kapjuk az

linearizált rendszer állapotegyenletét, ahol

Ezzel a munkapontban linearizált modell a következő alakot ölti:

Az inga lengésének modellezése a fenti nemlineáris és munkapontban linearizált modellel az alábbi Matlab programmal megvalósítható, ahol a differenciálegyenleteket az

utasítással numerikusan oldjuk meg:

function Inga

g = 9.81;

m = 1;

M = 1.5;

r = 1;

l = 0.5;

b = 0.1;

Theta = 1/3*m*l^2;

phi0 = 20/180*pi;

[t1,x1] = ode45(@Inga_nlin,[0 20],[phi0; 0],[],g,m,M,r,l,b,Theta);

[t2,x2] = ode45(@Inga_lin, [0 20],[phi0; 0],[],g,m,M,r,l,b,Theta);

plot(t1,x1(:,1)*180/pi, ...

t2,x2(:,1)*180/pi)

function dxdt = Inga_nlin(t,x,g,m,M,r,l,b,Theta)

dxdt = [x(2);...

(-(M*r+m*l)*g*sin(x(1))-b*x(2))/(M*r^2+m*l^2+Theta)];

function dxdt = Inga_lin(t,x,g,m,M,r,l,b,Theta)

dxdt = [0 1;...

-(M*r+m*l)*g/(M*r^2+m*l^2+Theta) -b/(M*r^2+m*l^2+Theta)];

dxdt = dxdt*x;

Az adatok a II.26. ábrán látható laboratóriumi ingáról származnak, a

paraméter értékét az alábbi modellszámításokhoz illesztettük. Kis kitéréssel indítva az ingát a nemlineáris és a lineáris modell által szimulált eredmények nagyon közel vannak egymáshoz. A kezdeti kitérést növelve a két modell közti különbség már számottevő, ahogy az a II.27. ábrán tanulmányozható

és

mellett.

Harvard

(): . : . : /hivatkozas/m1437lreszaum_1431/#m1437lreszaum_1431 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_1431/#m1437lreszaum_1431)

APA

(). . . (: /hivatkozas/m1437lreszaum_1431/#m1437lreszaum_1431)

BibTeX EndNote Mendeley Zotero

Harvard

(): . : . : /hivatkozas/m1437lreszaum_1432/#m1437lreszaum_1432 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_1432/#m1437lreszaum_1432)

APA

(). . . (: /hivatkozas/m1437lreszaum_1432/#m1437lreszaum_1432)

BibTeX EndNote Mendeley Zotero

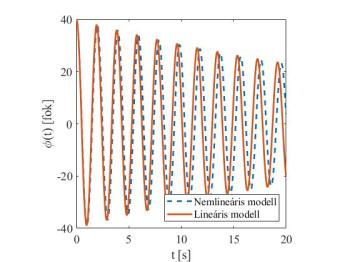

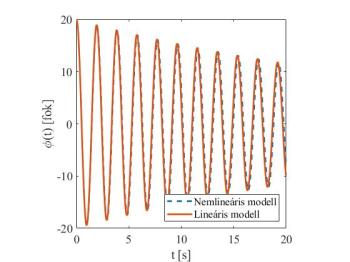

II.27. ábra. Az inga kitérése nemlineáris és linearizált modellt használva.

A fizikailag felépített rendszeren a szögelfordulást egy potenciométerrel mérjük. A program a hőmérséklet mérésével megegyező felépítésű. A mért kitérés és a nemlineáris modellel számolt kitérés nagyon jó egyezése tapasztalható, ezt a görbét külön nem tüntetjük fel.

A megépített inga adataiból a rendszermátrix és a két sajátérték a következő:

Lengő rendszer sajátértékei konjugált komplex párt alkotnak, ha a lengés periodikus. A sajátértékek valós része negatív, azaz a rendszer aszimptotikusan stabil, emiatt a lengés amplitúdója fokozatosan csökken. A stabil jelleg a súrlódásnak köszönhető. A képzetes rész adja a lengés

körfrekvenciáját, a lengés periódusideje itt

. Tisztán valós értékű negatív sajátérték esetén a tranziens aperiodikus, tisztán képzetes sajátértékpár esetén pedig csillapítatlan szinuszos.
