II.6.3. Kéttárolós RC-hálózat

Egyszerűen realizálható kéttárolós rendszer építhető fel két összekapcsolat RC-kör segítségével, ahogy az a II.28. ábrán látható. A rendszer gerjesztése az

feszültség, kimenete pedig a

kondenzátor feszültsége,

. Az ábrán bejelöltük az állapotváltozók referenciairányát is:

, és

(

Harvard

(): . : . : /hivatkozas/m1437lreszaum_1440/#m1437lreszaum_1440 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_1440/#m1437lreszaum_1440)

APA

(). . . (: /hivatkozas/m1437lreszaum_1440/#m1437lreszaum_1440)

BibTeX EndNote Mendeley Zotero

II.28. ábra. Soros RC-körökből felépített kéttárolós rendszer.

A hálózati egyenletek például a csomóponti potenciálok módszerével írhatók fel. Az ábrán feltüntettük a használni kívánt potenciálokat. Az alsó csomópont a földpotenciál,

. Ehhez képest a felső csomópontok potenciálja sorban:

és

. Utóbbi két csomópontra az alábbi csomóponti egyenletek írhatók fel a jelzett referenciairányok mellett:

Rendezést követően az alábbi állapottérmodell írható fel:

(II.150)

ami mátrixos írásmódban az alábbi:

(II.151)

felírásban

Az itt felépített villamos hálózati modell adatai az alábbiak:

A rendszer átviteli függvényének felírásához Laplace-transzformáljuk a (II.150) differenciálegyenleteket, de használjuk az

és

egyszerűsítő jelöléseket:

ahol

jelöli a transzformált változókat. A rendszer bemenete

, kimenete

. Az egyenleteket rendezve kapjuk a

átviteli függvényt:

(II.152)

Matlab környezetben SI-egységben definiálva írhatjuk, hogy:

R1 = 5100; R2 = 5100;

C1 = 100e-6; C2 = 100e-6;

Az általános rendszermodellt az alábbiak szerint kell definiálni:

A = [-(R1+R2)/(R1*R2*C1) 1/(R2*C1); 1/(R2*C2) -1/(R2*C2)];

b = [1/(R1*C1); 0];

c = [0 1];

D = 0;

[sz,n] = ss2tf(A,b,c,D);

WP = tf(sz,n);

Itt

és

jelöli az átviteli függvény számlálója és nevezője polinomjának együtthatóit csökkenő hatványkitevő szerint. Az átviteli függvényt

jelöli, amely a

függvény segítségével adható meg, konkrétan az alábbi:

A nevező polinomjának a gyökeit

utasítással kaphatjuk meg, melynek eredménye a pólusokkal felírt szorzat alak (

). Az időállandókat a

függvénnyel tudjuk meghatározni:

a lomhább,

a gyorsabb időállandó. A

függvény segítségével

sorrend áll elő, ahogy

Ezt a szakaszmodellt a következő fejezetben illusztráció céljából használni fogjuk, ezért emeljük ki a P index jelölést.

A rendszer

mátrixának sajátértékei az

utasítással számíthatók:

. Ezek megegyeznek a rendszer pólusaival, hiszen az átviteli függvény felírásakor nem történt pólus-zérus kiejtés.

A rendszer a II.29. ábrán látható ugrásválasz szerint meglehetősen lomha, a stacionárius állapot kb.

után áll be (

). A mérést Arduino környezetben végeztük el, a modell kimenetét pedig a

Matlab utasítás adja.

Ugyanez az eredmény érhető el, ha a rendszer állapotváltozós leírását az

függvénnyel definiáljuk:

Rendszer=ss(A,b,c,D);

step(Rendszer);

impulse(Rendszer);

Utóbbi függvény az impulzusválaszt rajzolja fel.

Harvard

(): . : . : /hivatkozas/m1437lreszaum_1478/#m1437lreszaum_1478 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_1478/#m1437lreszaum_1478)

APA

(). . . (: /hivatkozas/m1437lreszaum_1478/#m1437lreszaum_1478)

BibTeX EndNote Mendeley Zotero

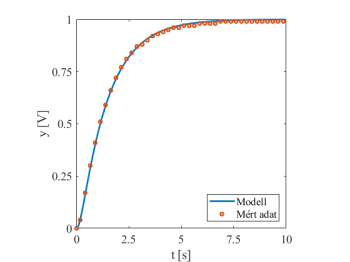

II.29. ábra. A szakasz számított és mért ugrásválasza.

Az impulzusválasz analitikusan a

utasítás segítségével könnyen számítható:

[r,p,k]=residue(sz,n)

ahonnan

és

, azaz

az időfüggvény pedig

Az ugrásválasz analitikus, képletszerű alakja a következő módon határozható meg. Elsőként a

utasítással részlettörtekre bontjuk az alábbi Laplace-transzformáltat:

Az adatok a következőképp adódnak:

[r,p,k]=residue(sz,conv([1 0],n))

ahonnan

és

. Az időfüggvény végül

Ez az időfüggvény látható a II.29. ábrán.

A mérést megvalósító program az alábbiak szerint egyszerű felépítésű. A kondenzátor feszültségét az idő függvényében a

soros porton keresztül nyert adatok birtokában (

és

) rajzoltuk fel, a kiírás sebessége

. A

időpillanatot a

függvényben mérjük, a

függvényben áll elő, a mérés megkezdése előtti pillanatban.

gerjesztőfeszültséget a 3-as jelű kimeneten adjuk a rendszerre, ami itt 1 V. Ez a feszültség PWM-jelként áll elő, melynek frekvenciáját maximális értékűre állítjuk be a

változón keresztül. A

függvényben a kimeneti feszültséget tíz másodpercig 0 V értékűre állítjuk be, mialatt mindkét kondenzátor biztosan energiamentes állapotba kerül. A program az alábbi:

unsigned long t0, t1;

void setup() {

Serial.begin(9600);

pinMode(3, OUTPUT);

TCCR2B = TCCR2B & 0b11111000 | 0x01;

analogWrite(3, 0.0);

delay(10000);

t0 = micros();

}

void loop() {

t1 = micros();

analogWrite(3, (int)(1.0/5.0*255));

float uc2 = (5.0/1024.0)*analogRead(A1);

Serial.print(t1-t0); Serial.print(',');

Serial.print(uc2); Serial.print('\n');

}

Itt is megjegyezzük, hogy a PWM-meghajtás helyett célszerű lehet olyan mikrovezérlőt választani, amely rendelkezik analóg kimenettel (például Due, Zero stb.), ha az alkalmazás úgy kívánja.
