I.2. Az Arduino UNO rövid ismertetése

Ebben a fejezetben az I.1. ábrán látható Arduino UNO platform rövid bemutatására szorítkozunk. A mikrovezérlő részletes bemutatása nem cél, elsajátítására széles irodalom áll rendelkezésre (kiindulásképp [2, 3]), a könyvben a szabályozástechnika témakörében jól felhasználható programok listája és részletes magyarázata megtalálható.

Az Arduino UNO platform hardverének alapját egy ATmega328/P típusú mikrovezérlő képezi, amelynek lábait egy áramköri lap szélein helyezték el, így könnyen csatlakoztathatók hozzá külső elektronikai alkatrészek. Az órajelfrekvencia 16 MHz.

A szabadon elérhető szoftverfejlesztői környezet, az Arduino Integrated Development Environment (Arduino IDE), tartalmazza a C++ nyelvű programkód írásához szükséges alapvető eszközöket: egy szövegszerkesztőt, egy fordítót és egy olyan függvénykönyvtárat, amely nagyban megkönnyíti az Arduino UNO használatát. A fejlesztőkörnyezeten keresztül a lefordított kód könnyedén letölthető a mikrovezérlőre, és a beépített szoftvereszközök segítségével soros adatátviteli protokollon kommunikálhatunk a mikrovezérlővel, amely a letöltött kódot futtatja. Ennek köszönhetően az Arduinótól érkező üzenetek megjeleníthetők a számítógép képernyőjén, emellett üzeneteket is küldhetünk a mikrovezérlőnek.

Az Arduino UNO USB-porton keresztül csatlakozik a számítógéphez, de a mikrovezérlő számítógép nélkül is képes a rátöltött programok futtatására.



Harvard

(): . : . : /hivatkozas/m1437lreszaum_68/#m1437lreszaum_68 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_68/#m1437lreszaum_68)

APA

(). . . (: /hivatkozas/m1437lreszaum_68/#m1437lreszaum_68)

BibTeXEndNoteMendeleyZotero

search

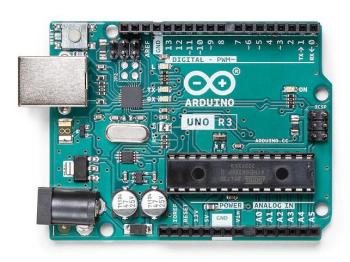

I.1. ábra. Az Arduino UNO mikrovezérlő fényképe.



Két olyan függvény van, amely minden Arduino programban megtalálható. A

search

függvény egyszer fut le a program indításakor. Itt lehet beállítani a kezdeti konfigurációt, például a bemeneteket és kimeneteket, időzítőket stb. A

search

függvény folyamatosan fut, miután a

search

befejeződött. Itt kell implementálni a program lényegi részét, például jelek mérését, az azokon végzett műveleteket, hardverek irányítását stb.

A következőkben bemutatjuk a mikrovezérlő jelen könyvben felhasznált szolgáltatásait. A későbbiekben ezeket alkalmazzuk a rendszerek vizsgálata és a szabályozások futtatása kapcsán, ahol a részletekkel bővebben is foglalkozunk.
