IV.1.2. A mérőrendszer bemutatása

A mérőrendszert a IV.3. ábrán látható fotó szerint valósítottuk meg,1 amellyel nyílt hurkú vizsgálatok és zárt hurkú szabályozások is végezhetők.

A vizsgált állandó mágneses kis teljesítményű motor Transtecno EC020.120. típusú (adattáblája szerinti névleges feszültsége 12 V, névleges teljesítménye 30 W, névleges fordulatszáma 2850 RPM). A motor fordulatszámának mérésére egy tárcsa szolgál (nyolc fekete színű ragasztott csíkkal, amelyek egyenletesen,

search

-ra helyezkednek el egymástól), amely egy Sharp GP1A22LC típusú optokapu adó és vevő oldala között forog. A fordulatszám mérését a mikrovezérlőben megszakítással valósítottuk meg. Az áram mérésére szolgáló Hall-elemes szenzor típusa ACS 712, amely az Arduino vezérlőhöz könnyedén illeszthető.



Harvard

(): . : . : /hivatkozas/m1437lreszaum_2311/#m1437lreszaum_2311 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_2311/#m1437lreszaum_2311)

APA

(). . . (: /hivatkozas/m1437lreszaum_2311/#m1437lreszaum_2311)

BibTeXEndNoteMendeleyZotero

search

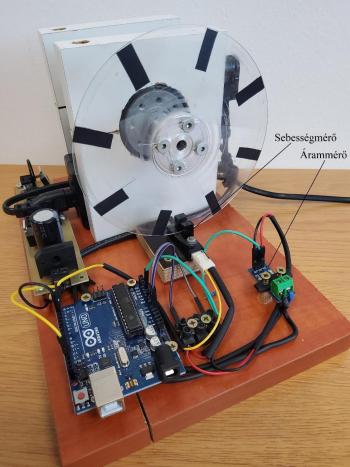

IV.3. ábra. A DC motor vizsgálatára és szabályozására készített berendezés.



A nyílt hurkú elrendezés a IV.4. ábra szerint azt jelenti, hogy a motor vezérlését előre definiált időfüggvényű feszültségjel szerint az Arduino UNO mikrovezérlő végzi, a mért áram és fordulatszám jelalakját további felhasználás céljából rögzítjük a soros porton keresztül. Ez az elrendezés alkalmas a motor vizsgálatára és modelljének identifikálása céljából rögzítendő mérések elvégzésére.



Harvard

(): . : . : /hivatkozas/m1437lreszaum_2314/#m1437lreszaum_2314 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_2314/#m1437lreszaum_2314)

APA

(). . . (: /hivatkozas/m1437lreszaum_2314/#m1437lreszaum_2314)

BibTeXEndNoteMendeleyZotero

search

IV.4. ábra. A nyílt hurkú vezérlés blokkvázlata.



A zárt hurkú elrendezés, vagyis a szabályozás esetén a IV.5. ábra szerint felhasználjuk a fordulatszámot, illetve bizonyos esetekben az áramot is. Ebben a fejezetben a fő irányítási cél a fordulatszám szabályozása, ezt a jelet tehát mindig visszacsatoljuk. Az áramjel visszacsatolását szaggatott vonallal jelöltük, kiemelve, hogy azt nem minden esetben használjuk fel. Szabályozás esetén a mikrovezérlő nemcsak rögzíti a mért jeleket, hanem szabályozás céljából használja is azokat. Ennek részleteit a későbbiekben tárgyaljuk.



Harvard

(): . : . : /hivatkozas/m1437lreszaum_2317/#m1437lreszaum_2317 ()

Chicago

. . . : . (: /hivatkozas/m1437lreszaum_2317/#m1437lreszaum_2317)

APA

(). . . (: /hivatkozas/m1437lreszaum_2317/#m1437lreszaum_2317)

BibTeXEndNoteMendeleyZotero

search

IV.5. ábra. A zárt hurkú szabályozás blokkvázlata.



1	A demonstrációs eszköz első változatát Szüts Gábor készítette 2014-ben Egyenáramú motor fordulatszám szabályozása című szakdolgozatában (Széchenyi István Egyetem, Műszaki Tudományi Kar, Automatizálási Tanszék).
