Segédletek a Hegesztés című tantárgy gyakorlataihoz
XVII. Mellékletek
17. táblázat. A hegesztési eljárások megnevezése és azonosító jelölésük MSZ EN ISO 4063:2016 szerint
|
1
|
Ívhegesztés
|
|
11
|
Fogyóelektródás, védőgáz nélküli ívhegesztés
|
|
111
|
Kézi ívhegesztés
|
|
112
|
Gravitációs ívhegesztés
|
|
114
|
Önvédő, porbeles huzalelektródás ívhegesztés
|
|
12
|
Fedett ívű hegesztés
|
|
121
|
Tömör huzalelektródás, fedett ívű hegesztés
|
|
122
|
Szalagelektródás, fedett ívű hegesztés
|
|
124
|
Fémpor-adagolású, fedett ívű hegesztés
|
|
125
|
Porbeles huzalelektródás, fedett ívű hegesztés
|
|
126
|
Porbeles szalagelektródás, fedett ívű hegesztés
|
|
13
|
Huzalelektródás, védőgázos ívhegesztés
|
|
131
|
Tömör huzalelektródás, semleges védőgázos ívhegesztés (MIG-hegesztés tömör huzalelektródával)
|
|
132
|
Porbeles huzalelektródás, semleges védőgázos ívhegesztés (MIG-hegesztés porbeles huzalelektródával)
|
|
133
|
Fémportöltetű huzalelektródás, semleges védőgázos ívhegesztés (MIG-hegesztés fémportöltetű huzalelektródával)
|
|
135
|
Tömör huzalelektródás, aktív védőgázos ívhegesztés (MAG-hegesztés tömör huzalelektródával)
|
|
136
|
Porbeles huzalelektródás, aktív védőgázos ívhegesztés (MAG-hegesztés porbeles huzalelektródával)
|
|
138
|
Fémportöltetű huzalelektródás, aktív védőgázos ívhegesztés (MAG-hegesztés fémportöltetű huzalelektródával)
|
|
14
|
Volfrámelektródás védőgázos ívhegesztés (TIG-hegesztés)
|
|
141
|
Tömör huzallal/pálcával végzett volfrámelektródás, semleges védőgázos ívhegesztés (tömör hozaganyagos TIG-hegesztés)
|
|
142
|
Hozaganyag nélküli, volfrámelektródás, semleges védőgázos ívhegesztés (hozaganyag nélküli TIG-hegesztés)
|
|
143
|
Porbeles huzallal/pálcával végzett volfrámelektródás, semleges védőgázos ívhegesztés (porbeles hozaganyagos TIG-hegesztés)
|
|
145
|
Tömör huzallal/pálcával végzett volfrámelektródás, redukáló védőgázos ívhegesztés (tömör hozaganyagos, redukáló védőgázos TIG-hegesztés)
|
|
146
|
Porbeles huzallal/pálcával végzett volfrámelektródás, redukáló védőgázos ívhegesztés (porbeles hozaganyagos, redukáló védőgázos TIG-hegesztés)
|
|
147
|
Volfrámelektródás, aktív védőgázos ívhegesztés (TAG-hegesztés)
|
|
15
|
Plazmaívhegesztés
|
|
151
|
Huzalelektródás, semleges védőgázos plazmaívhegesztés (plazmasugaras MIG-hegesztés)
|
|
152
|
Poradagolásos plazmaívhegesztés
|
|
153
|
Átvitt ívű plazmaívhegesztés
|
|
154
|
Nem átvitt ívű plazmaívhegesztés; plazmasugaras ívhegesztés
|
|
155
|
Kombinált ívű plazmaívhegesztés
|
|
185
|
Mágnesesen mozgatott ívű hegesztés
|
|
|
|
|
2
|
Ellenállás-hegesztés
|
|
21
|
Ellenállás-ponthegesztés
|
|
211
|
Egyoldali ellenállás-ponthegesztés
|
|
212
|
Kétoldali ellenállás-ponthegesztés
|
|
22
|
Ellenállás-vonalhegesztés
|
|
221
|
Átlapolásos ellenállás-vonalhegesztés
|
|
222
|
Zömítéses ellenállás-vonalhegesztés
|
|
223
|
Él-előkészítéses, tompavarratos ellenállás-vonalhegesztés
|
|
224
|
Segédhuzalos, ellenállás-vonalhegesztés
|
|
225
|
Fóliás, tompavarratos ellenállás-vonalhegesztés
|
|
226
|
Fóliás, átlapolásos ellenállás-vonalhegesztés
|
|
23
|
Ellenállás-dudorhegesztés
|
|
231
|
Egyoldali ellenállás-dudorhegesztés
|
|
232
|
Kétoldali ellenállás-dudorhegesztés
|
|
24
|
Leolvasztó ellenállás-tompahegesztés
|
|
241
|
Előmelegítéses, leolvasztó ellenállás-tompahegesztés
|
|
242
|
Előmelegítés nélküli, leolvasztó ellenállás-tompahegesztés
|
|
25
|
Zömítő ellenállás-tompahegesztés
|
|
26
|
Ellenállás-csaphegesztés
|
|
27
|
Nagyfrekvenciás ellenállás-hegesztés
|
|
29
|
Egyéb ellenállás-hegesztések
|
|
|
|
|
3
|
Lánghegesztés
|
|
31
|
Oxigénes lánghegesztés
|
|
311
|
Oxigén-acetilén-lánghegesztés
|
|
312
|
Oxigén-propán-lánghegesztés
|
|
313
|
Oxigén-hidrogén-lánghegesztés
|
|
|
|
|
4
|
Sajtolóhegesztés
|
|
41
|
Ultrahangos hegesztés
|
|
42
|
Dörzshegesztés
|
|
421
|
Folyamatos hajtású dörzshegesztés
|
|
423
|
Lendkerekes dörzshegesztés
|
|
423
|
Csap-dörzs hegesztés
|
|
43
|
Kavaró dörzshegesztés
|
|
44
|
Nagy mechanikai energiával végzett dörzshegesztés
|
|
441
|
Robbantásos hegesztés
|
|
442
|
Mágneses impulzusos hegesztés
|
|
45
|
Diffúziós hegesztés
|
|
47
|
Sajtoló lánghegesztés
|
|
48
|
Hidegsajtoló hegesztés
|
|
49
|
Melegsajtoló hegesztés
|
|
|
|
|
5
|
Nagy energiájú sugaras hegesztés
|
|
51
|
Elektronsugaras hegesztés
|
|
511
|
Vákuumban végzett elektronsugaras hegesztés
|
|
512
|
Levegőn végzett elektronsugaras hegesztés
|
|
513
|
Védőgázon végzett elektronsugaras hegesztés
|
|
52
|
Lézersugaras hegesztés
|
|
521
|
Szilárdtestlézeres, lézersugaras hegesztés
|
|
522
|
Gázlézeres lézersugaras hegesztés
|
|
523
|
Diódalézeres lézersugaras hegesztés
|
|
|
|
|
7
|
Egyéb hegesztési eljárások
|
|
71
|
Termithegesztés (aluminotermikus hegesztés)
|
|
72
|
Villamos salakhegesztés
|
|
721
|
Szalagelektródás salakhegesztés
|
|
722
|
Huzalelektródás salakhegesztés
|
|
73
|
Elektrogáz-hegesztés
|
|
74
|
Indukciós hegesztés
|
|
741
|
Indukciós tompahegesztés
|
|
742
|
Indukciós vonalhegesztés
|
|
743
|
Nagyfrekvenciás, indukciós hegesztés
|
|
75
|
Fénysugaras hegesztés
|
|
753
|
Infravörös fénysugaras hegesztés
|
|
78
|
Ívhúzásos csaphegesztés
|
|
781
|
Ívcsaphegesztés
|
|
783
|
Kerámiagyűrűs vagy védőgázos, ívhúzásos csaphegesztés
|
|
784
|
Rövid ciklusú, ívhúzásos csaphegesztés
|
|
785
|
Kondenzátorkisütéses, ívhúzásos csaphegesztés
|
|
786
|
Kondenzátorkisütéses gyújtócsúcsos csaphegesztés
|
|
787
|
Beolvadógyűrűs, ívhúzásos csaphegesztés
|
|
|
|
|
8
|
Termikus vágás és faragás
|
|
81
|
Lángvágás
|
|
82
|
Ívvágás
|
|
821
|
Sűrített levegős ívvágás
|
|
822
|
Oxigénes ívvágás
|
|
83
|
Plazmavágás
|
|
831
|
Oxidálógázos plazmavágás
|
|
832
|
Nem oxidálógázos plazmavágás
|
|
833
|
Sűrített levegős plazmavágás
|
|
834
|
Nagy pontosságú plazmavágás
|
|
84
|
Lézersugaras vágás
|
|
86
|
Lángfaragás
|
|
87
|
Ívfaragás
|
|
871
|
Sűrített levegős ívfaragás
|
|
872
|
Oxigénes ívfaragás
|
|
88
|
Plazmafaragás
|
|
|
|
|
9
|
Keményforrasztás, lágyforrasztás és hegesztőforrasztás
|
|
91
|
Helyi hevítéses keményforrasztás
|
|
911
|
Infravörös sugaras keményforrasztás
|
|
912
|
Lánghevítéses keményforrasztás
|
|
913
|
Lézersugaras keményforrasztás
|
|
914
|
Elektronsugaras keményforrasztás
|
|
916
|
Indukciós keményforrasztás
|
|
918
|
Ellenállás-keményforrasztás
|
|
919
|
Diffúziós keményforrasztás
|
|
92
|
Teljes hevítéses keményforrasztás
|
|
921
|
Kemencés keményforrasztás
|
|
922
|
Vákuumos keményforrasztás
|
|
923
|
Bemártásos keményforrasztás
|
|
924
|
Sófürdős keményforrasztás
|
|
925
|
Folyasztószerfürdős keményforrasztás
|
|
926
|
Bemerítéses keményforrasztás
|
|
93
|
Egyéb keményforrasztások
|
|
94
|
Helyi hevítéses lágyforrasztás
|
|
941
|
Infravörös sugaras lágyforrasztás
|
|
942
|
Lánghevítéses lágyforrasztás
|
|
943
|
Pákás lágyforrasztás
|
|
944
|
Vonszoló (úsztatásos) lágyforrasztás
|
|
945
|
Lézersugaras lágyforrasztás
|
|
946
|
Indukciós lágyforrasztás
|
|
947
|
Ultrahangos lágyforrasztás
|
|
948
|
Ellenállás-lágyforrasztás
|
|
949
|
Diffúziós lágyforrasztás
|
|
95
|
Teljes hevítéses lágyforrasztás
|
|
951
|
Hullámforrasztás
|
|
953
|
Kemencés lágyforrasztás
|
|
954
|
Vákuumos lágyforrasztás
|
|
955
|
Bemártásos lágyforrasztás
|
|
957
|
Sófürdős lágyforrasztás
|
|
96
|
Egyéb lágyforrasztási eljárások
|
|
97
|
Hegesztőforrasztás
|
|
971
|
Láng-hegesztőforrasztás
|
|
972
|
Ív-hegesztőforrasztás
|
|
973
|
Védőgázos ív-hegesztőforrasztás
|
|
974
|
Védőgázos, volfrámelektródás ív-hegesztőforrasztás (TIG-forrasztás)
|
|
975
|
Plazmaív-hegesztőforrasztás
|
|
976
|
Lézersugaras hegesztőforrasztás
|
|
977
|
Ellenállás-hegesztőforrasztás
|
|
|
|
|

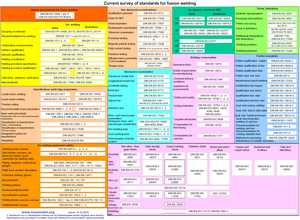

51. ábra. Ömlesztőhegesztési eljárások és a kapcsolódó szabványok aktuális listája (http://www.mussmann.org/)18. táblázat. Ömlesztőhegesztéskor előforduló hibatípusok számjelei MSZ EN ISO 5620-1-2008 szerint |
|
|
100
|
Repedés
|
|
1001
|
Mikrorepedés
|
|
101
|
Hosszirányú repedés
|
|
1011
|
Hosszirányú repedés a heganyagban
|
|
1012
|
Hosszirányú repedés a beolvadási övezetben
|
|
1013
|
Hosszirányú repedés a hőhatásövezetben
|
|
1014
|
Hosszirányú repedés az alapanyagban
|
|
102
|
Keresztirányú repedés
|
|
1021
|
Keresztirányú repedés a heganyagban
|
|
1023
|
Keresztirányú repedés a hőhatásövezetben
|
|
1024
|
Keresztirányú repedés az alapanyagban
|
|
103
|
Csillag alakú repedések
|
|
1031
|
Csillag alakú repedés a heganyagban
|
|
1033
|
Csillag alakú repedés a hőhatásövezetben
|
|
1034
|
Csillag alakú repedés az alapanyagban
|
|
104
|
Kráterrepedés
|
|
1045
|
Hosszirányú kráterrepedés
|
|
1046
|
Keresztirányú kráterrepedés
|
|
1047
|
Csillag alakú kráterrepedés
|
|
105
|
Repedéshalmaz
|
|
1051
|
Repedéshalmaz a heganyagban
|
|
1053
|
Repedéshalmaz a hőhatásövezetben
|
|
1054
|
Repedéshalmaz az alapanyagban
|
|
106
|
Elágazó repedés
|
|
1061v
|
Elágazó repedés a heganyagban
|
|
1063
|
Elágazó repedés a hőhatásövezetben
|
|
1064
|
Elágazó repedés az alapanyagban
|
|
|
|
|
200
|
Üregek
|
|
201
|
Gázzárvány
|
|
2011
|
Gázpórus
|
|
2012
|
Egyenletes eloszlású gázporozitás
|
|
2013
|
Helyi porozitás
|
|
2014
|
Soros gázporozitás
|
|
2015
|
Megnyúlt gázzárvány
|
|
2016
|
Tömlő alakú gázzárvány
|
|
2017
|
Felületi pórus
|
|
2018
|
Felületi porozitás
|
|
202
|
Zsugorodási üreg
|
|
2021
|
Dendritközi zsugorodási üreg
|
|
2024
|
Kráter
|
|
2025
|
Végkráter
|
|
203
|
Mikroüreg
|
|
2031
|
Dendritközi mikroüreg
|
|
2032
|
Transzkrisztallin mikroüreg
|
|
|
|
|
300
|
Szilárd zárvány
|
|
301
|
Salakzárvány
|
|
3011
|
Soros salakzárvány
|
|
3012
|
Különálló salakzárvány
|
|
3013
|
Halmazt alkotó salakzárvány
|
|
302
|
Folyósítószer-zárvány
|
|
3021
|
Soros folyósítószer-zárvány
|
|
3022
|
Különálló folyósítószer-zárvány
|
|
3023
|
Halmazt alkotó folyósítószer-zárvány
|
|
303
|
Oxidzárvány
|
|
3031
|
Soros oxidzárvány
|
|
3032
|
Különálló oxidzárvány
|
|
3033
|
Halmazt alkotó oxidzárvány
|
|
3034
|
Oxidhártya
|
|
304
|
Fémzárvány
|
|
3041
|
Volfrám
|
|
3042
|
Réz
|
|
3043
|
Egyéb fém
|
|
|
|
|
400
|
Összeolvadási hiány és hiányos átolvadás
|
|
401
|
Összeolvadási hiány
|
|
4011
|
Oldalélfelületi összeolvadási hiány
|
|
4012
|
Rétegek közötti összeolvadási hiány
|
|
4013
|
Gyökben lévő összeolvadási hiány
|
|
4014
|
Mikroösszeolvadási hiány
|
|
402
|
Hiányos átolvadás
|
|
4021
|
Hiányos gyökátolvadás
|
|
403
|
Fűrészfogképződés
|
|
|
|
|
500
|
Alakhiba
|
|
501
|
Szélkiolvadás
|
|
5011
|
Folyamatos szélkiolvadás
|
|
5012
|
Nem folyamatos szélkiolvadás
|
|
5013
|
Gyökoldali szélkiolvadás
|
|
5014
|
Varratsorok közötti szélkiolvadás
|
|
5015
|
Ismétlődő, helyi szélkiolvadás
|
|
502
|
Túlzott varratdudor
|
|
503
|
Túlzott sarokvarrat-domborúság
|
|
504
|
Túlzott gyökátfolyás
|
|
5041
|
Helyi gyökátfolyás
|
|
5042
|
Folyamatos gyökátfolyás
|
|
5043
|
Átroskadás
|
|
505
|
Nem megfelelő varratátmenet
|
|
5051
|
Nem megfelelő varrathajlásszög
|
|
5052
|
Nem megfelelő varratátmeneti sugár
|
|
506
|
Ráfolyás
|
|
5061
|
Fedőrétegben lévő ráfolyás
|
|
5062
|
Gyökoldali ráfolyás
|
|
507
|
Éleltolódás
|
|
5071
|
Lemezek közötti éleltolódás
|
|
5072
|
Csövek közötti éleltolódás
|
|
508
|
Szögeltérés
|
|
509
|
Ömledékmegfolyás
|
|
5091
|
Ömledékmegfolyás haránt helyzetben
|
|
5092
|
Ömledékmegfolyás vízszintes vagy fej feletti helyzetben
|
|
5093
|
Ömledékmegfolyás sarokvarratnál
|
|
5094
|
Ömledékmegfolyás élhegesztés esetén
|
|
510
|
Átlyukadás
|
|
511
|
Koronaoldali anyaghiány
|
|
512
|
A sarokvarrat szimmetriaeltérése
|
|
513
|
Egyenetlen varratszélesség
|
|
514
|
Egyenetlen varratfelület
|
|
515
|
Gyökoldali beszívódás
|
|
516
|
Gyökporozitás
|
|
517
|
Újrakezdési hiba
|
|
5171
|
Újrakezdési hiba fedőrétegben
|
|
5172
|
Újrakezdési hiba gyökrétegben
|
|
520
|
Túlzott vetemedés
|
|
521
|
Előírttól eltérő hegesztési méretek
|
|
5211
|
Túlzott varratvastagság
|
|
5212
|
Túlzott varratszélesség
|
|
5213
|
Elégtelen sarokvarrat-vastagság
|
|
5214
|
Túlzott sarokvarrat-vastagság
|
|
|
|
|
600
|
Egyéb eltérések
|
|
601
|
Ívgyújtási nyom
|
|
602
|
Fröcskölés
|
|
6021
|
Volfrámfröcskölés
|
|
603
|
Letörési nyom
|
|
604
|
Köszörülési nyom
|
|
605
|
Vésési nyom
|
|
606
|
Aláköszörülés
|
|
607
|
Fűzővarrat-eltérés
|
|
6071
|
Megszakított varratsor vagy összeolvadási hiány
|
|
6072
|
Hibás fűzővarrat áthegesztése
|
|
608
|
Varrateltolódás kétoldali hegesztéskor
|
|
610
|
Futtatási szín (látható oxidfilm)
|
|
6101
|
Elszíneződés
|
|
613
|
Revés felület
|
|
614
|
Folyósítószer-maradvány
|
|
615
|
Salakmaradvány
|
|
617
|
Sarokvarrat hibás illesztése
|
|
618
|
Hullámosodás
|
|
|
|
Tartalomjegyzék
- Segédletek a Hegesztés című tantárgy gyakorlataihoz
- Impresszum
- Segédletek a Hegesztés című tantárgy gyakorlataihoz
- I. Útmutató a „Tűz- és balesetvédelem” és a „Laboratóriumbejárás” laboratóriumi gyakorlatokhoz A laboratóriumi foglalkozás menete
- II. Huzalelektródás védőgázos ívhegesztés (13)
- III. Útmutató a „Varratgeometriamérés” gyakorlathoz
- IV. Útmutató a „Hegesztőanyagok kiválasztása” laboratóriumi gyakorlatokhoz
- V. Útmutató a „WPS” laboratóriumi gyakorlatokhoz
- VI. Útmutató a „TIG 1., TIG 2., TIG 3. és TIG 4.” gyakorlatokhoz Volfrámelektródás védőgázos ívhegesztés (TIG-hegesztés) (14)
- VII. Útmutató a „Mágnesezhető poros repedésvizsgálat és penetrálás” gyakorlatokhoz
- VIII. Útmutató az „Ellenállásponthegesztés” gyakorlatokhoz Ellenállásponthegesztés (21)
- IX. Útmutató az „Ellenállásdudorhegesztés” gyakorlatokhoz Ellenállásdudorhegesztés (23)
- X. Útmutató a „Kovácshegesztés” gyakorlatokhoz Kovácshegesztés (régi jele: 43)
- Útmutató a „Kézi ívhegesztés” gyakorlatokhoz Kézi ívhegesztés (bevont elektródával) (111)
- XI. Útmutató a „Lánghegesztés” gyakorlatokhoz Oxigén-acetilén lánghegesztés (311)
- XII. Útmutató a „Csaphegesztés” gyakorlatokhoz Ívhúzásos csaphegesztés (78)
- XIII. Segédlet a robotprogramozáshoz
- XIV. Útmutató a „Forrasztás” gyakorlatokhoz Keményforrasztás, lágyforrasztás és forrasztóhegesztés (9)
- XV. Útmutató a „Feladatkiadás, Feladat 1–3.” laboratóriumi gyakorlatokhoz Önálló hegesztési feladat
- XVI. Útmutató az „Feladatprezentáció” gyakorlatokhoz
- XVII. Mellékletek
- XVIII. Felhasznált és ajánlott irodalom, honlapok
Kiadó: Akadémiai Kiadó
Online megjelenés éve: 2018
ISBN: 978 963 454 185 1
A Segédletek a Hegesztés című tantárgy gyakorlataihoz című könyv fejezetei a nevesített tantárgy laborgyakorlatainak menetét tartalmazza az elvégzendő feladatokkal és a kitöltendő jegyzőkönyvekkel. Továbbá hasznos információk találhatók még a jegyzetben az egyes hegesztési eljárásokról, biztonsági előírásokról, szabványos eljárás- és hibakódokról és szabványos jelölésekről, valamint az egyes hegesztési eljárásoknál gyakran előforduló hibajelenségekről is.
Hivatkozás: https://mersz.hu/majlinger-segedletek-a-hegesztes-cimu-tantargy-gyakorlataihoz//
BibTeXEndNoteMendeleyZotero
gomb segítségével választhatsz, hogy fejezetről fejezetre lapozva vagy inkább folyamatosan görgetve olvasnád-e a könyvet.
