Kazánok
2., javított kiadás
3.3.1.1. Áramlási formák
A kazánok gőztermelő csöveiben áramló kétfázisú víz-gőz keverék különböző áramlási formákat vehet fel. Ezeknek az ismerete az áramlási nyomásveszteség, illetve a hőátadás számítása szempontjából lényeges. Az áramlási formákat nagyszámú kísérlet során vizsgálták vízszintes és függőleges csőben, csatornákon. A kísérleteket nagyrészt víz-levegő vagy olaj-gáz keverékkel végezték viszonylag alacsony nyomáson, de végeztek vizsgálatokat víz-gőz keverékkel is, nagyobb nyomáson. A kísérletek legtöbbször hőközlés (fűtés) nélkül történtek. Részletes áttekintés az irodalomban található [3.7]. A vizsgálatok során megfigyelt áramlási formák leírása és megnevezése nem egységes.

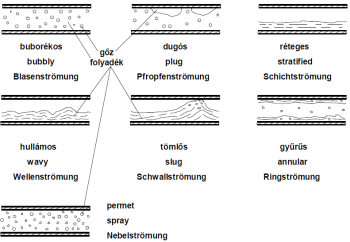

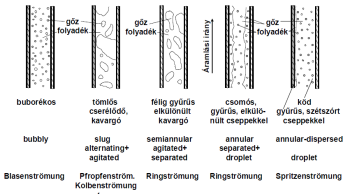

3.6. ábra. a) Áramlási formák függőleges csőben. b) Áramlási formák vízszintes csőben [5]
|
Harvard (): . : .
: /hivatkozas/m713kaz_2042/#m713kaz_2042 ()
Chicago . . . : .
(: /hivatkozas/m713kaz_2042/#m713kaz_2042)
APA (). . .
(: /hivatkozas/m713kaz_2042/#m713kaz_2042)
|
|
a)
|
|
|
|
Harvard (): . : .
: /hivatkozas/m713kaz_2043/#m713kaz_2043 ()
Chicago . . . : .
(: /hivatkozas/m713kaz_2043/#m713kaz_2043)
APA (). . .
(: /hivatkozas/m713kaz_2043/#m713kaz_2043)
|
|
b)
|
Az egyfázisú vízáramlás és az egyfázisú gőzáramlás között, növekvő gőztartalommal, általában a 3.6. ábrán látható, jellegzetes áramlási formákat ismertetik, amelyeket hőközlés nélküli esetben a következőkkel lehet jellemezni:
-
buborékos áramlás – alacsony gőz- (gáz-) térfogataránynál az összefüggő folyadékfázisban elszórt gőz- (gáz-) buborékok vannak,
-
dugós áramlás – közepes gőz- (gáz-) térfogataránynál az összefüggő folyadékfázisban nagyméretű, majdnem a teljes keresztmetszetet kitöltő gőzdugók figyelhetők meg,
-
réteges áramlás – a folyadék- és gázfázis elkülönült érintkezési felületén nincs lényeges sebességkülönbség,
-
hullámos áramlás – a folyadék- és gázfázis elkülönült, az érintkezési felület a sebességkülönbség következtében zavart,
-
tömlős áramlás – a gázbuborékok egyesülése következtében viszonylag hosszú, gőzzel, illetve vízzel borított szakaszok jönnek létre változó vastagsággal, ami áramlási egyenlőtlenségeket okoz (kis áramlási sebességnél, közepes gőztartalomnál lép fel; a gőzfázis impulzusa kicsi ahhoz, hogy a folyadékréteget teljesen áttörje és a falon folyadékfilmet hozzon létre; nagy hőterhelésnél vagy rövid csőszakaszoknál nem lép fel),
-
gyűrűs áramlás – a folyékony fázis a falon összefüggő rétegben áramlik, a gőz hasonlóan, összefüggően a magban áramlik,
-
csomós-gyűrűs áramlás – ennél az előzőhöz hasonló áramlásnál a folyadékfázisban gőzbuborékok, a gőzfázisban szétszórt folyadékcseppek lehetnek (nagy gőztérfogat-aránynál és áramlási sebességnél fordul elő),
-
kavargó áramlás – a tömlős áramlásnál a nagyméretű gőzdugók a nagy áramlási sebesség következtében felszakadnak, a falazatot közel összefüggő folyadékfilm borítja,
-
permet (köd) áramlása – a cső teljes keresztmetszetét kitöltő gőzfázisban elszórtan folyadékcseppek helyezkednek el; igen nagy gőztérfogat-arányra jellemző.
Harvard
(): . : .
: /hivatkozas/m713kaz_2046/#m713kaz_2046 ()
Chicago
. . . : .
(: /hivatkozas/m713kaz_2046/#m713kaz_2046)
APA
(). . .
(: /hivatkozas/m713kaz_2046/#m713kaz_2046)

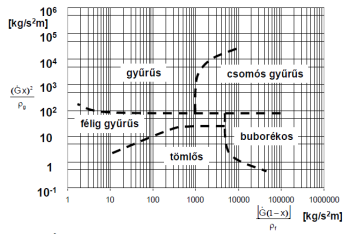

3.7. ábra . Áramlási formák függőleges csőben [3.16]
Az egyes áramlási formák meghatározására az irodalomban több diagramot közölnek. Közülük a legismertebbeket a vízszintes, illetve függőleges áramlás jellemzésére a 3.7. ábra és a 3.8. ábra mutatja. Miután függőleges áramlásnál a cső általában vízzel kitöltött, így a hűtés egyenletesebb; nagyobb jelentősége a vízszintes csövekben kialakuló áramlási formák meghatározásának van, ezekre az irodalom [3.28] számítógépi programozásra alkalmas eljárásokat is ismertet.
Harvard
(): . : .
: /hivatkozas/m713kaz_2049/#m713kaz_2049 ()
Chicago
. . . : .
(: /hivatkozas/m713kaz_2049/#m713kaz_2049)
APA
(). . .
(: /hivatkozas/m713kaz_2049/#m713kaz_2049)

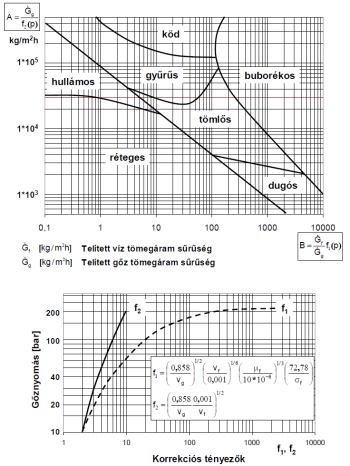

3.8. ábra. Áramlási formák vízszintes csőben (Baker-diagram) [3.1]
