Kazánok
2., javított kiadás
3.3.4. Telített buborékos forrás
Miután a folyadék átlagos hőmérséklete a telítési hőmérsékletet elérte, és a hőfluxus elegendően nagy, a csőben telitett buborékos forrás indul meg (3.9. ábra, C, D tartomány). Ennél a hőátadási tényezőt a tömegáram-sűrűség, áramlási forma nem befolyásolja, szemben az E, illetve F tartománnyal, amelyeknél a hőátadást a faltól a folyadékfilm felé irányuló konvekció határozza meg, és az elgőzölgés a film belső felületén történik [3.26].
A tartományt határoló vonal a teljesen kialakult aláhűtött buborékos forrást határoló hőfluxus vonalához csatlakozik. Ennek a nagysága a (3.40) egyenletből számítható, a csatlakozási pontban =-t feltételezve és figyelembe véve a Bowring szerinti, (3.50) képletben megfogalmazott kísérleti tapasztalatot (3.22. ábra).
Harvard
(): . : .
: /hivatkozas/m713kaz_2212/#m713kaz_2212 ()
Chicago
. . . : .
(: /hivatkozas/m713kaz_2212/#m713kaz_2212)
APA
(). . .
(: /hivatkozas/m713kaz_2212/#m713kaz_2212)

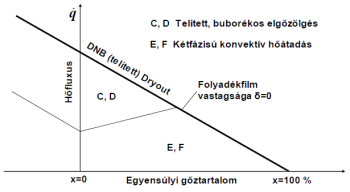

3.22. ábra. A telített gőzfejlődés tartományai [3.1]
A forrás jelensége, a buborékok mérete, száma a végtelen térben lejátszódó folyamathoz hasonló, azzal a kiegészítéssel, hogy a folyadékfilm vastagsága gyakran a határréteg vastagságával azonos (3.23. ábra). A hőátadási tényező
számítására többféle módszert ismertet az irodalom (például a (2.101), (3.46), (3.47), (3.64) képletet is).
Harvard
(): . : .
: /hivatkozas/m713kaz_2217/#m713kaz_2217 ()
Chicago
. . . : .
(: /hivatkozas/m713kaz_2217/#m713kaz_2217)
APA
(). . .
(: /hivatkozas/m713kaz_2217/#m713kaz_2217)
3.23. ábra. Elgőzölgés folyadékfilmben [3.1]
ahol
a Martinelli-paraméter ((3.138) képlet). Az irodalomban az állandó és az kitevő értékére a különböző szerzőktől eltérő adatok szerepelnek (3.1. táblázat).
3.1. táblázat [3.1]
|
|
||
|
Dengler-Addoms
|
3 ,3 |
0 ,5 |
|
Collier-Pulling
|
2 ,167 |
0 ,699 |
|
Guerrieri-Talty
|
3 ,4 |
0 ,45 |
|
Wright
|
2 ,721 |
0 ,581 |
A kísérleteket általában 1 inch alatti csőátmérőkkel, 0,5–6 m közötti hosszakkal végezték. A kazánoknál szokásos csőrendszereket legjobban Dengler–Addoms kísérletei közelítették meg. (Lásd még 3.2. táblázatot is.)
