3.3.8. Hőátadás a belül bordás csövekben

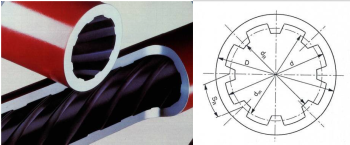

A 3.9. ábra kapcsán bemutattuk, hogy a gyűrűs áramlás szakasza (F) intenzív forrás esetén cseppelragadással jár együtt. Ezt követően a csőfal kiszárad, miközben a magban, vízcseppekben még jelentős folyadékfázisú közeg van. Amennyiben a folyadékfázist a cső belsejében lévő spirálisan elrendezett bordákkal (3.31. ábra) részben érintőirányú mozgásra kényszerítjük, az ebből adódó centrifugális erőtér hatására a cseppelragadás lecsökken, a felület kiszáradása lényegesen nagyobb gőztartalomnál következik be. A perdület hatására a hőátadás is javul, ugyanakkor az ellenállás megnő. Néhány belső bordás csőméret jellemzőit a 3.6. táblázat foglalja össze [3.21]. A hőátadási tényező az alábbi képletekkel számítható.
Harvard
(): . : .
: /hivatkozas/m713kaz_2390/#m713kaz_2390 ()
Chicago
. . . : .
(: /hivatkozas/m713kaz_2390/#m713kaz_2390)
APA
(). . .
(: /hivatkozas/m713kaz_2390/#m713kaz_2390)
A folyadékáramlásra vonatkozó szám ( = 5000÷150 000 közötti tartományban, 6÷14 borda esetén) [3.20]:
ahol
3.6. táblázat. Belül bordás csövek [3.21]
|
Külső csőátmérő
|
Bordaszám
|
Bordamagasság
|
Falvastagság
|
|
|
inch
|
mm
|
db
|
mm
|
mm
|
|
1,25
|
31,75
|
6
|
~1
|
3,75–4,57
|
|
1,375
|
34,92
|
3,75–5,58
|
||
|
1,469
|
37,31
|
3,75–6,09
|
||
|
1,5
|
38,10
|
8
|
~1÷1,1
|
3,75–6,35
|
|
1,625
|
41,28
|
~1÷1,3
|
3,75–7,21
|
|
|
1,75
|
44,45
|
~1,1÷1,4
|
3,75–7,95
|
|
|
2
|
50,8
|
10
|
~1,2÷1,7
|
3,96–8,63
|
|
2,125
|
53,98
|
~1,3÷1,8
|
3,96–9,14
|
|
|
2,225
|
57,15
|
12
|
~1,5÷1,9
|
4,19–8,63
|
|
2,5
|
63,5
|
~1,8÷2,1
|
4,19–7,49
|
|
|
2,625
|
66,68
|
14
|
~2÷2,3
|
4,19–6,60
|
|
2,75
|
69,85
|
~2,2÷2,4
|
4,57–6,60
|
|
|
2,969
|
75,41
|
16
|
2,5÷2,6
|
4,57–5,84
|
|
3,0
|
76,2
|
2,5÷2,6
|
4,57–5,84
|
|
|
Hajlásszög:
|
30o
|
|||
|
Bordaosztás:
|
3,2 mm
|
|||
|
Emelkedés:
|
h = bordaszám·3,2 mm
|
|||
|
Bordaszélesség:
|
5,6 mm
|
|||
A hőátadás növekedése (azonos hosszúságú csőszakaszra):
A kétfázisú hőátadási tényező függőleges csőre:
A kétfázisú hőátadási tényező vízszintes csőre:
A centrifugális gyorsulás nagysága a
kifejezéssel becsülhető, ahol
Harvard
(): . : .
: /hivatkozas/m713kaz_2408/#m713kaz_2408 ()
Chicago
. . . : .
(: /hivatkozas/m713kaz_2408/#m713kaz_2408)
APA
(). . .
(: /hivatkozas/m713kaz_2408/#m713kaz_2408)

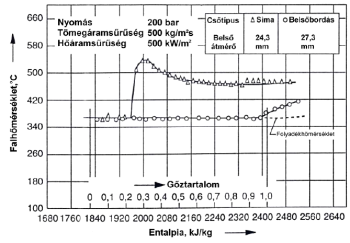

3.32. ábra. A csőfalhőmérséklet és a forráskrízis helye sima és belül bordás elgőzölögtető csőnél [3.23]
A csőfalon, bordák között fellépő súrlódás miatt a tényleges érték az elméletileg számíthatónál kisebb lesz. A belül bordás csőnek a forráskrízis nagyobb gőztartalom felé történő eltolódására és ezzel a falhőmérséklet nagyságára kifejtett kedvező hatása a 3.32. ábrán látható [3.22, 3.23].
