5.4. Hőmérleg

Hasznos hőteljesítmény. A kazánban hasznosítandó hőmennyiséget az 1.3. fejezetben az átvételi vizsgálatokkal összefüggésben ismertetett (1.2) képlet alapján, a hőkörfolyamat-számításból kiadódott vagy a megrendelő által elvárt bemenő és kilépő paraméterek figyelembevételével kell meghatározni.
A hasznos hőteljesítmény újrahevítéssel kialakított berendezésre:

(1.2/a)

ahol
a frissgőzzel hasznosított hőteljesítmény [kW],
az újrahevített gőzzel hasznosított hőteljesítmény [kW],
a frissgőz tömegárama [kg/s],
az újrahevítőbe bevezetett gőz tömegárama [kg/s],
az újrahevítőbe befecskendezett hűtővíz tömegárama [kg/s],
a leiszapolás tömegárama [kg/s],
a frissgőz fajlagos entalpiája [kJ/kg],
a tápvíz fajlagos entalpiája [kJ/kg],
az újrahevített gőz fajlagos entalpiája [kJ/kg],
az újrahevítőbe bevezetett gőz fajlagos entalpiája [kJ/kg],
az újrahevítőbe befecskendezett víz fajlagos entalpiája [kJ/kg],
a lelúgozott közeg fajlagos entalpiája [kJ/kg].

Amennyiben többszörös újrahevítés lesz, vagy nem lesz újrahevítés, illetve állandó leiszapolás, lelúgozás, az összefüggés megfelelően módosítható.
Forróvíz-, termoolajkazánoknál a

(1.3/a)

kifejezés alkalmazható, ahol
a hőhordozó közeg tömegárama [kg/s],
a kilépő hőhordozó közeg fajlagos entalpiája [kJ/kg],
a belépő hőhordozó közeg fajlagos entalpiája [kJ/kg].

A kazánok tervezésénél általában csak az elvárt kilépő nyomások állnak rendelkezésre. A belépő entalpiák megállapításához szükséges belépő nyomásértékeket a várható nyomásveszteségek figyelembevételével, becsléssel kell felvenni. Dobos kazánoknál nyomásveszteség csak a tápvíz-előmelegítő és túlhevítő felületeken jelentkezik, kényszerátáramlású kazánoknál a teljes fűtőfelületen. A nyomásveszteség becslése gyakorlati tapasztalatok vagy a feltételezett fűtőfelülethossz, csőátmérő és közegsebesség felhasználásával végzett közelítő számítása alapján lehetséges. Egyéb adatok hiányában
  • a tápvíz-előmelegítőkre kisebb kazánoknál 0,5 bar, nagyobb kazánoknál 1,5–3 bar,
  • a túlhevítőkre kisebb kazánoknál a névleges nyomás 5%-a, nagyobb kazánoknál 10–15%-a,
  • az újrahevítőkre a belépő nyomás 10%-a vehető fel.

Kényszerátáramlású kazánoknál célszerű a becsült csőkialakítás függvényében végzett számítás, ezek hiányában kezdőértékként az „elgőzölögtető” felületekre 20–40 bar nyomásveszteség felvétele jöhet szóba. A nyomásveszteségekkel összefüggésben különösen nagyobb nyomáson, hőmérsékleten üzemelő kényszerátáramlású kazánoknál figyelembe kell venni, hogy a csövek belsejében képződő lerakódások, illetve a magnetitréteg vastagodása a nyomásveszteséget a tiszta kazánhoz viszonyítva lényegesen megnövelheti. A magnetitréteg kazántisztítással történő eltávolítása csökkenti a nyomásveszteséget. Erre tekintettel a hőfelvételek becslését, a felületek méretezését mindig el kell végezni a még megengedhető legkedvezőtlenebb üzemállapotokra is. A felületek megtervezését követően a hidraulikai számítások elvégezhetők és ezek alapján a kiinduló értékek pontosíthatók.

A kazánhatásfok becslése. Tervezésnél, az 1.3. fejezetben ismertetett veszteségek közül részletes számítások alapján általában csak:
  • a füstgázveszteséget a

(1.14)

  • a sugárzási, vezetési veszteséget a

(1.15)

  • a salak-, pernyeéghető-veszteséget a

(1.12/b)

  • a salak fizikai hője okozta veszteséget a

(1.16)

képlettel (utóbbi két veszteséget csak szilárd tüzelőanyagot hasznosító kazánoknál) veszik figyelembe. Az egyéb veszteségekre = 0,1–0,2% nagyságú tartalékot építenek be. Így a tervezési kazánhatásfok:

(5.96)

A salak-, pernyeéghető-veszteség becsléséhez szükséges átlagos éghetőtartalmat egy feltételezett salak-, pernyearány, esetleges kazánon belüli kiválás és az egyes frakciók gyakorlati tapasztalatok alapján becsült éghetőtartalma figyelembevételével az (1.11) képlet felhasználásával határozzák meg.
Az előbbi veszteségszámítási összefüggésekben szerepel a tüzelőanyag-áram, a kazánba bevezetett hőmennyiség is. Így a tervezési hatásfok csak iterációval határozható meg. Ennek első lépésében az alábbi veszteségek becslését a (1.4) összefüggésében a tüzelőanyagtól független () energiaáramok elhanyagolásával lehet elvégezni:
  • A füstgázveszteség:

(1.14/a)

  • A salak-, pernyeéghető-veszteség:

(1.12/d)

  • A salak fizikai hője okozta veszteség:

(1.16/a)

A képletekben szereplő értékét a kifejezéssel kell meghatározni, ahol
a tüzelőanyag vonatkoztatási hőmérsékletre számított fűtőértéke [kJ/kg],
a tüzelőanyag előmelegítésből adódó fajlagos entalpianövekedés (általában csak olaj tüzelőanyagoknál) [kJ/kg],
fajlagos porlasztógőz-mennyiség (csak olajtüzelésnél) [kg/kg],
a porlasztógőz vonatkoztatási hőmérsékletre számított fajlagos entalpiája [kJ/kg],
az elégetlen tüzelőanyag-áram aránya az elégett tüzelőanyag-áramhoz viszonyítva, [kg/kg] (számítása az (1.9) összefüggés alapján),
nyomóventilátor utáni () hőmérsékletű levegő, vonatkoztatási () hőmérsékletre, egységnyi tüzelőanyag-tömegáramra számított entalpiája [kJ/kg] (),
fajlagos levegőszükséglet [kg/kg],
a levegő közepes fajhője [kJ/kg°C].

A további lépésekben a bevezetett teljesítmény a tüzelőanyag-áramtól függő és attól független energiaáramok összegeként számítható:

(1.4/a)

ahol
az elégett tüzelőanyag tömegárama [kg/s] (az (5.98) összefüggéssel számított -ból
alapján),
a malmok teljesítményfelvétele [kW],
a levegőventilátor(ok) teljesítményfelvétele [kW],
a füstgázelszívó ventilátor(ok) teljesítményfelvétele [kW],
az egyéb motorok teljesítményfelvétele [kW],
a keringtetőszivattyú (amennyiben van) teljesítményfelvétele [kW],
a recirkulációs ventilátor (amennyiben van) teljesítményfelvétele [kW],
a malomfűtéshez (amennyiben van) bevezetett teljesítmény [kW].

A különféle teljesítményeket a gyakorlati tapasztalatok alapján becsülni, majd a tömegáramok meghatározását és a segédberendezések kiválasztását követően pontosítani kell. A hatásfok becslésénél az alábbi, tüzelőanyag-áramtól független, kazánműködéséhez szükséges energiaáramokat az 1.3. fejezetben ismertetett átvételi vizsgálati eljárásokkal összhangban – eltérő megállapodás hiányában – nem kell figyelembe venni:
az elektrofilter (amennyiben van) teljesítményfelvétele [kW],
a keringtetőszivattyú hűtőteljesítménye [kW],
egyéb (például égőfej, füstgázelszívó, recirkulációs ventilátor stb.) hűtőteljesítmény [kW],
a pernyeleválasztó (amennyiben van) hűtőteljesítménye [kW].

Az 5.1. fejezetben, illetve az 5.3. ábrával összefüggésben utaltunk arra, hogy a tüzelőanyagok minősége a berendezés üzemideje alatt lényegesen változhat, ezért a hatásfok becslését a várható teljes tüzelőanyagjellemző-tartományra el kell végezni.

Bevezetett hőteljesítmény, tüzelőanyag-áram: A bevezetett hőteljesítmény a hasznosított hőteljesítmény és az kazánhatásfok hányadosaként számítható:

(5.97)

és ez alapján meghatározható a kazánba bevezetendő tüzelőanyag-áram is:

(5.98)

Az előtervezés során a tüzelőanyag-áramtól független teljesítményfelvételeket általában elhanyagolják, a berendezéseket az ezek figyelembevétele nélkül kiadódó tüzelőanyag-áramra méretezik, és csak az ajánlatban megadandó hatásfok megállapításához végzik el a pontos számításokat. Ennek oka, hogy a malmok, ventilátorok, szivattyúk energiafelvétele elsősorban a közegáramok mozgatására, az áramlási veszteségek fedezésére fordítódik. Ezért általában csak a malomfűtés és a keringtetőszivattyú teljesítményfelvételét számítjuk be a bevezetett hőmennyiségbe. A levegő-, füstgázoldali súrlódási veszteség hőmérlegre gyakorolt hatását elhanyagoljuk.
Többféle tüzelőanyag egyidejű felhasználása esetén a segéd (gyújtó, támasztó) tüzelőanyag áramát állandó értékre felvéve, ezzel a segéd tüzelőanyaggal bevezetett hőmennyiséget az összes bevezetendő hőmennyiségből levonva határozható meg az alap tüzelőanyag-áram. Másik lehetőségként a különféle tüzelőanyagok előre felvett arányával keverék fűtőértéket meghatározva végezhető el a keverék tüzelőanyag-áram nagyságának megállapítása. Tűztéri kéntelenítés esetén a veszteségeket, tűztérbe vezetendő hőmennyiséget a megváltozott tömegáramok ((5.63), (5.64), (5.65), (5.66), (5.67), (5.68) képletek) és a kalcinálás-kéntelenítés miatt megváltozó hőbevezetés ((5.122), (5.123) képletek) figyelembevételével kell számítani.
Mint az egyes veszteségek számítására ismertetett összefüggésekből látható, a tervezési hatásfok becslése több, a konstruktőrtől függő, illetve gyakorlati tapasztalatok alapján valószínűsíthető alapadat felvételét igényli:
  • Távozó füstgázhőmérséklet: Minimális értékére az adott tüzelőanyaggal szerzett gyakorlati tapasztalatok alapján bevált érték, ezek hiányában a 2.2.2.8. fejezetben ismertetett értékek felvétele javasolt. Utófűtő felület nélküli gőzkazánoknál a névleges gőznyomáshoz tartozó telítési hőmérsékletre +60 °C felvétele célszerű.
  • Légfelesleg-tényező: Az adott tüzelőanyagnál, tüzelési módnál bevált, sorozatban gyártott típuségőkkel tervezett kazánoknál az égőgyártó által javasolt érték, ezek hiányában az 5.2. fejezetben ismertetett értékek figyelembevétele javasolt. Légáteresztő falazatoknál, Ljungström-léghevítőknél figyelembe kell venni a tűztér és a kazánkilépés közötti levegőbetörést is: nagyobb kazánoknál túlhevítő, vízhevítő fokozatonként = 0,03, Ljungström-léghevítőnél = 0,15 értékű légfeleslegtényező-növekedés várható. Régebbi kazánoknál alkalmazható értékek az [5.17] irodalomban találhatók.
  • Salak-, pernyearány, kazánon belüli kiválás: Az adott tüzelőanyagnál, tüzelési módnál, kazánkialakításnál mért értékek figyelembevétele célszerű. Ezek hiányában rostélytüzelésnél = 0,85, szénportüzelésnél, faforgácstüzelésnél = 0,15, kereszthuzammal rendelkező szénportüzelésű kazánoknál = 0,02–0,03.
  • Salak-, pernyeéghető-tartalom: Az adott tüzelőanyagra, tüzelési módra jellemző értékek hiányában = 0,05–0,13, = 0,007–0,025. Szerző kézi rostélytüzelésű kazánoknál, kis hamutartalmú kőszenek tüzelése esetén = 0,2–0,25 értékkel is találkozott.
  • Salakhőmérséklet: Adott tüzelési módra jellemző tapasztalati érték hiányában = 800 °C felvétele javasolt.

Biomassza-, illetve szeméttüzelés esetén a szilárd égési maradványok várható arányának, éghetőtartalmának megállapításához minden esetben tüzelési kísérletek elvégzése célszerű. Szeneknél ilyen vizsgálatok általában csak új szénféleségek, tüzelési változtatások (például tüzelésoldali NOx-kibocsátáscsökkentési módszerek alkalmazása) esetén indokoltak.

Kazántípus, -kialakítás: Az előbbi paraméterek felvételéhez már ismerni kell a kazán várható kialakítását. Ehhez a megrendelő által elvárt teljesítmény, nyomás, hőmérséklet függvényében először el kell dönteni, hogy az adott feladatra a költségek, helyszíni adottságok figyelembevételével milyen típusú kazán lehet a legalkalmasabb. Ajánlható-e nagy vízterű kazán vagy típuselemekből összeállítható vízcsöves kazán, illetve egyedi konstrukcióra lesz szükség? Mint a 2.2.2.1. fejezetben bemutattuk, nagyon sokféle lehetőség van, amelyek közül az egyes gyártók hagyományaiknak, jól bevált részelemeiknek megfelelően választanak. Ugyanakkor a gyakorlati tapasztalatok alapján kialakultak azok az alapvető irányok, amelyek a kazánok kialakítását meghatározzák:
  • Kis (25 bar alatti) nyomásra, túlhevítés nélkül: nagy vízterű kazán.
  • Kis (25 bar alatti) nyomásra, 25 t/h alatti gőzáramra, kismértékű túlhevítéssel: nagy vízterű kazán.
  • Kis (45 bar alatti) nyomásra, mintegy 450 °C gőzhőmérsékletig, 40 (egyes gyártóknál 250) t/h alatti gőzáramra: típuselemekből összeállított vízcsöves kazánok, vízszintes füstgázáramlással, természetes cirkulációval (2.44. ábra, 2.45. ábra, 2.46. ábra, 2.60. ábra, 2.65. ábra), sarokcsöves kazánok (2.55. ábra).
  • Közepes (80 bar alatti) nyomásra, 520 °C gőzhőmérsékletig, 20–250 t/h gőzáramra: típuselemekből összeállított vízcsöves kazánok, függőleges füstgázáramlással, természetes cirkulációval (2.47. ábra, 2.48. ábra, 2.49. ábra, 2.50. ábra, 2.51. ábra).
  • Nagyobb nyomásokra, gőzáramokra: kéthuzamú kazánok, természetes cirkulációval (2.52. ábra, 2.53. ábra, 2.54. ábra, 2.58. ábra).
  • Nagy teljesítményű, szénportüzelésű erőműi kazánok: toronykazán kivitel, kényszerített átáramlással (2.121. ábra, 2.137. ábra, 2.139. ábra), de az Egyesült Államokban, Japánban: kéthuzamú kivitel.
  • Biomassza hasznosítására: rostélytüzelés (2.77. ábra), kisebb nyomásoknál, teljesítményeknél füstcsöves, nagy vízterű kazán (2.19. ábra, 2.24. ábra), nagyobb nyomásoknál, teljesítményeknél típuselemekből összeállított, természetes keringésű, vízcsöves kazánok, függőleges áramlással [2.170].
  • Szemét, hulladék ipari méretű hasznosítására: nyomástól, gőzáramtól függetlenül: három-négy huzamú, függőleges füstgáz-átáramlású kazánok (2.56. ábra, [2.170]).

A kazánkialakítás kiválasztását, a fűtőfelületek vázlatos elrendezését követően meghatározhatók a közegáramok, felosztható a hasznos hőteljesítmény, felírható az egyes fűtőfelületek hőmérlege.

Közegáramok. A tüzelőanyag-áram alapján számítható a kazán levegő-, füstgázárama [kg/s]:

(5.99)

(5.100)

A léghevítőn előmelegítendő úgynevezett forrólevegő-hányad () függ a tüzelőberendezés (szénelőkészítő rendszer), a tűztér alsó részének levegőbetörésétől, az utóégető rostély légfeleslegétől. Szénportüzelésnél az adott tüzelőberendezésre vonatkozó gyakorlati tapasztalat hiányában = 0,85 felvétele szokásos, amelyet a tüzelőberendezés, léghevítő kialakítását követően a 6.2. fejezetben ismertetett, választott léghevítőtípusra vonatkozó szivárgás számítással pontosítani kell. Ezzel az előmelegített levegő áram [kg/s]:

(5.101)

Az egyes fűtőfelületeken betört (beszívott, átszökött) hamis levegő mennyisége [kg/s], a légfelesleg-tényező növekedésének függvényében:

(5.102)

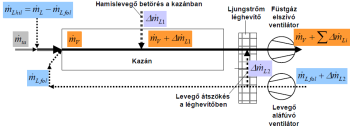

5.12. ábra. Tömegáramok a kazánban

A fűtőfelületeken, ventilátorokon átáramló tömegáramokat az 5.12. ábra mutatja. Megfigyelhető, hogy a léghevítőn átszökő levegőmennyiség növeli mind a levegő-aláfúvó, mind füstgázelszívó ventilátor által szállítandó közegmennyiséget. A tűztér elején (alján) történő levegőbetörés − amennyiben a beszökő levegő még elősegíti a tüzelőanyag égését − csökkenti az aláfúvó ventilátor közegáramát, egyébként a kazán más felületeinek levegőbeszökéséhez hasonlóan csak feleslegesen növeli a füstgázelszívó ventilátor közegáramát.
Gázturbina-hőhasznosító kazánoknál a gázturbina-kipufogógáz tömegáramát a gázturbinagyártó által megadott értékek alapján kell figyelembe venni. Amennyiben van utótüzelés, a belépő tömegáram az utótüzeléshez felhasznált tüzelőanyag (esetleg frisslevegő) tömegáramával növekszik (részletesen lásd az (5.62), (5.62/a) képletekhez kapcsolódó magyarázatot).

A forró levegővel a tűztérbe vezetett hőmennyiség. Kisebb teljesítményű, elsősorban nagy vízterű kazánoknál, különösen (levegőventilátorral egybeépített) úgynevezett blokkégők esetén általában nem alkalmaznak levegő-előmelegítést. Nagyobb kazánoknál a levegő előmelegítése általában két fokozatban történik. Egyrészt a levegő-aláfúvó ventilátor előtt (kaloriferrel, vagy a léghevítő utánról visszakeringtetett forró levegővel) a léghevítő-fűtőfelületek korróziójának megelőzésére 80–100 °C hőmérsékletre, másrészt a léghevítővel a berendezés működéséhez szükséges optimális értékre. A szokásos levegőhőmérséklet-értékek [1], [10], [5.17]:

Olaj-, gáztüzelés:
250–300 °C
Lignittüzelés:
230–280 °C
Kőszéntüzelés kis nedvességtartalommal:
250–350 °C
Kőszéntüzelés nagy nedvességtartalommal:
300–400 °C
Salakolvasztó kőszéntüzelés:
350–450 °C
Rostélytüzelés (szén):
100–160 °C
Rostélytüzelés (biomassza, szemét):
100–200 °C
Fluidágyas tüzelés:
140–250 °C

Az előbbi levegő-hőmérsékletekkel a forró levegővel a tűztérbe vezetett hőmennyiség:

(5.103)

ahol
a levegő előmelegítési hőmérséklete [°C],
a tüzelőanyag fűtőértékének meghatározásánál, illetve a füstgáz entalpia–hőmérséklet diagramjának számításánál figyelembe vett vonatkoztatási hőmérséklet [°C],
a levegő vonatkoztatási és előmelegítési hőmérséklet közötti közepes fajhője [kJ/kgK].

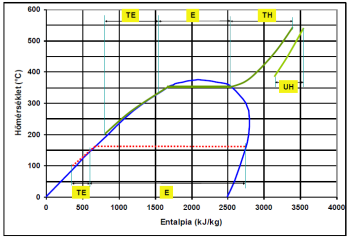

A hasznosított hőteljesítmény felosztása: Az egyes fűtőfelületek méretezéséhez ismerni kell az adott felület várható hőfelvételét. Ezért az (1.2/a), (1.3/a) képletekkel meghatározott hasznos hőteljesítményt fel kell osztani a felületek között. A felosztást befolyásolja a kazán teljesítménye, kialakítása, az utófűtő felületek alkalmazása. Gyakori az a megoldás is, amikor a felosztásra csak a kazán tűzterének méretezése, az ott átadható hőmennyiség meghatározása után kerül sor. A füstgázok által a tűztérben leadott hőmennyiség fogja meghatározni, hogy hagyományos (közel a telítési hőmérsékletre előmelegített tápvízzel táplált) elgőzölögtetővel vagy forraló (a tápvizet részben elgőzölögtető) ekóval kell a berendezést kialakítani, illetve a füstgázok megfelelő lehűtése érdekében a tűztérbe esetleg faltúlhevítőt is be kell-e építeni. Azonban ilyen esetben is mindig kiszámításra kerül az elgőzölögtető (5.13. ábra, E), tápvíz-előmelegítő (TE), túlhevítők (TH), újrahevítők (UH) hőfelvétele.
Az egyes felületek hasznos hőáramának kiszámítása a túlhevítő és újrahevítő felületek tömegáramainak számításával kezdődik. Ehhez szükséges a túlhevítőbe, illetve újrahevítőbe belépő hőmérséklet és a kilépő (frissgőz, újrahevített gőz) hőmérsékletek közötti hőmérséklet-különbség fokozatok közötti megosztása. Az újrahevítőknél általában megelégszünk két fokozattal, a túlhevítőnél a kisebb kazánoknál kettő, a nagyobbaknál több fokozatot kell alkalmazni. A legalább két szakaszra a befecskendezéses hőmérséklet-szabályozás beépíthetősége érdekében van szükség. Gőzszárítók esetén általában nem alkalmazunk hőmérséklet-szabályozást. Amennyiben besugárzott túlhevítők kialakítása is lehetséges, a kedvező (szabályozási beavatkozás nélküli) túlhevítési hőmérséklet-lefutás érdekében (2.155. ábra) 50-50%-os hőfelvétel-megosztás célszerű. Az esetben, ha erre nincs mód, a szerkezeti kialakítás által megengedett maximális arányú besugárzott túlhevítő felületre kell törekedni. A konvektív fokozatok hőmérséklet-emelkedését a kiinduló számításnál azonosra lehet felvenni.

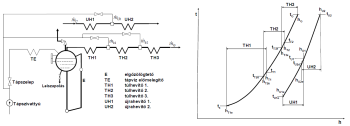

5.14. ábra. Túlhevítők, újrahevítők: közegáramok, hőmérsékletek, fajlagos entalpiák

A tömegáramok számítása a (2.158) képlethez hasonlóan felírt hőmérlegekből levezett befecskendezett mennyiségek meghatározásával kezdődik. Az 5.14. ábra jelöléseivel, feltételezve, hogy a visszahűtés mind a túlhevítőnél, mind az újrahevítőnél tápvízzel történik:

(2.159/a)

(2.159/b)

(2.159/c)

ahol az (1.2/a) összefüggésnél ismertetett jelöléseken túlmenően:
a második visszahűtési helyen befecskendezett víz tömegárama [kg/s],
az első visszahűtési helyen befecskendezett víz tömegárama [kg/s],
a gőz fajlagos entalpiája az első túlhevítő fokozat után [kJ/kg],
a gőz fajlagos entalpiája a második túlhevítő fokozat előtt [kJ/kg],
a gőz fajlagos entalpiája a második túlhevítő fokozat után [kJ/kg],
a gőz fajlagos entalpiája a harmadik túlhevítő fokozat előtt [kJ/kg],
a gőz fajlagos entalpiája az első újrahevítő fokozat után [kJ/kg],
a gőz fajlagos entalpiája a második újrahevítő fokozat előtt [kJ/kg].

A befecskendezési mennyiségek ismeretében ellenőrizni kell, hogy az összes befecskendezés névleges üzemállapotban ne haladja meg a 2.2.2.6. fejezetben említett (túlhevítőknél 5%, újrahevítőknél 1%) értékeket. Nagyobb mennyiségek esetén a visszahűtéseket csökkenteni kell. A tömegáramok és a fajlagos entalpiák ismeretében az egyes fokozatok hőigénye számítható. Így például az első túlhevítő fokozatra:

(5.104)

Dobos kazánoknál az előbbi képletben szereplő, első túlhevítő fokozat előtti fajlagos entalpiát általában 0,2% nedvességtartalommal vesszük figyelembe. A cseppleválasztás tényleges minőségének ismeretében eltérő nedvességtartalomhoz tartozó belépő fajlagos entalpia is felhasználható. Miután az elgőzölögtető és a tápvíz-előmelegítő hőfelvételének megoszlása (a tápvíz-előmelegítő utáni közegállapot) a tűztér méretezése előtt általában nem ismert, ezek együttes hőfelvétele:

(5.105)

A feltételezett tápvíz-előmelegítési hőmérséklet és az ehhez tartozó kazándob előtti entalpia esetén a hőáramok külön is meghatározhatók:

(5.106)

illetve:

(5.107)

A kiinduló számításoknál a lelúgozás entalpiáját általában a dobnyomáshoz tartozó telített folyadékentalpiával vesszük figyelembe.

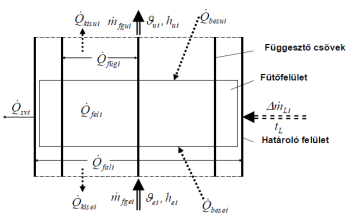

Az elemi térrész hőmérlege: A fűtőfelületek méretezésénél, a hőátadási számítások elvégzéséhez szükséges hőmérséklet-különbségek meghatározásához a vízoldali hőmérsékletek mellett ismerni kell a füstgázoldali hőmérsékletek nagyságát is. Ezek a fűtőfelületet tartalmazó elemi térrész hőmérlegéből számíthatók. A térrészbe (5.15. ábra) belépő hőáramok összege megegyezik a térrészben leadott, illetve onnan kilépő hőáramok összegével:

(5.108)

ahol
a térrészbe belépő füstgáz tömegárama [kg/s],
a térrészbe esetleg belépő hamis levegő tömegárama [kg/s], (5.102),
a térrészből kilépő füstgáz tömegárama [kg/s],
a hőmérsékletű füstgáz fajlagos entalpiája a térrész előtt [kJ/kg],
a hőmérsékletű füstgáz fajlagos entalpiája a térrész után [kJ/kg],
a térrészbe az előző térrészből besugárzott hőáram [kW],
a térrészbe az utána következő térrészből besugárzott hőáram [kW],
a térrészből az előző térrészbe kisugárzott hőáram [kW],
a térrészből az utána következő térrészbe kisugárzott hőáram [kW],
a térrészben elhelyezett fűtőfelület hőfelvétele [kW],
a térrészben elhelyezett tartó-, függesztőcsövek hőfelvétele [kW],
a térrész határolófalának hőfelvétele [kW], részben vagy fűtőfelületek hiányában egészen a térrész sugárzási, vezetési veszteségének fedezésére fordítódik,
a hamis levegő hőmérséklete [°C], a kazánházi vagy szabadtéri kialakítás esetén a környezeti levegő-hőmérséklet.


Az előbbi egyenletet átrendezve számítható a kilépő füstgáz fajlagos entalpiája, ebből a füstgáz hőmérséklet – fajlagos entalpia diagramjának felhasználásával meghatározható a kilépő füstgázhőmérséklet:

(5.109)


Besugárzott túlhevítők esetén a térrészbe besugárzott, onnan kisugárzott hőáram az (5.147), (5.156) összefüggések értelemszerű alkalmazásával lehetséges. Egyéb fűtőfelületeknél (elsősorban túlhevítőknél) , értékét a gyakorlati számítások során a sugárzásos hőátadási tényező növelésével ((5.166) képlet) veszik figyelembe [5.14]. A térrészek méretét, kialakítását a benne elhelyezett fűtőfelület hőáramának átszármaztatásához szükséges hőcserélő felület kialakítása határozza meg. A hőcserélőt tartó, illetve határoló csőfelület (, illetve ) hőárama a szerkezeti kialakításból adódik. Így a hőmérleg − amelyet a tűzteret követő minden felületre el kell készíteni − felállítása is iterációval történik, a tartócsövek és határolófalak hőfelvételét az első lépésben becsülni, majd a következő lépésekben a szerkezeti kialakítás figyelembevételével pontosítani kell. Hasonló érvényes a térrészbe esetlegesen besugárzott, illetve onnan kisugárzott hőmennyiségekre is.
A sugárzási, vezetési hőáramok meghatározása is becsléssel történik, az (1.15) képlet számlálójában lévő kifejezéssel meghatározott összes sugárzási, vezetési veszteség alapján. Besugárzott tűzterű, szénportüzelésű kazánoknál feltételezzük, hogy az összes veszteség 2/3-a a tűztér, visszaszívó aknák, szénporvezetékek határolófelületéhez kapcsolódik és csak a maradék az egyéb fűtőfelületekhez. Egyéb kazánoknál a határolófelületek arányában osztjuk fel a veszteséget.
