5.6.3. Közepes hőmérséklet-különbség

A közepes logaritmikus hőmérséklet-különbséget elvileg az áramlás jellegének megfelelően – egyenáram, ellenáram (2.134. ábra) – kell meghatározni. A gyakorlatban azonban az esetek többségében (mint azt a túlhevítőknél a 2.136. ábra, 2.137. ábra, a léghevítőknél a 2.168. ábra, 2.169. ábra, 2.170. ábra, a hőhasznosító kazánoknál a 2.183. ábra, 2.185. ábra mutatja) valójában keresztáramlás fordul elő. Ezeknél a közepes logaritmikus hőmérséklet-különbség számítása a korábbi [5.14], [5.17], [5.46] gyakorlat alapján az ellenáramra meghatározott logaritmikus hőmérséklet-különbség korrekciójával történt:

(5.239)

A leggyakoribb fűtőfelület-kapcsolásokra

értékét az [5.14] alapján a hőkapacitás-áramok aránya és a kisebb felmelegedésű közeg relatív felmelegedése figyelembevételével az 5.27. ábra mutatja. Négynél több csősor esetén

= 1 értékkel helyettesíthető. Más csőkapcsolásokra a hivatkozott irodalomban találhatók korrekciós tényezők meghatározását elősegítő nomogramok.

Harvard

(): . : . : /hivatkozas/m713kaz_4268/#m713kaz_4268 ()

Chicago

. . . : . (: /hivatkozas/m713kaz_4268/#m713kaz_4268)

APA

(). . . (: /hivatkozas/m713kaz_4268/#m713kaz_4268)

BibTeX EndNote Mendeley Zotero

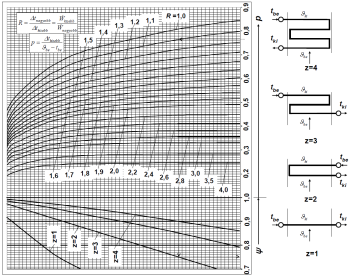

5.27. ábra. Korrekciós tényező keresztáramlású fűtőfelületekre [5.14]

Az újabb szakirodalom (például [5.24]) a különféle kapcsolásokra, csőelrendezésekre, közegáramlásokra regressziós összefüggést közöl

értékének gyors meghatározására. Hosszirányú átkeveredés nélküli áramlásokra a korrekciós tényező a

(5.240)

kifejezéssel számítható, ahol

search	a kialakítástól, közegáramlástól függő együtthatók,
search	a search és search hőkapacitás-áramok aránya,
search	az átviteli egységek1 száma.

5.34. táblázat [5.24]

Közegáramlás	search	search	search	search
Keresztáramlás, egy csősor	0 ,234	1 ,91	0 ,597	0 ,668
Keresztáramlás, két párhuzamos csősor	0 ,158	1 ,53	0 ,705	0 ,617
Keresztáramlás, három párhuzamos csősor	0 ,150	1 ,38	0 ,722	0 ,596
Keresztáramlás, négy párhuzamos csősor	0 ,167	1 ,34	0 ,648	0 ,583
Keresztáramlás, öt párhuzamos csősor	0 ,195	1 ,35	0 ,560	0 ,569
Keresztáramlás, hat párhuzamos csősor	0 ,226	1 ,37	0 ,486	0 ,559
Keresztáramlás, tíz párhuzamos csősor	0 ,333	1 ,50	0 ,338	0 ,535
Keresztáramlás, egyszer hajlított (oda-vissza) csősor	0 ,0737	1 ,97	0 ,553	0 ,640
Keresztáramlás, kétszer hajlított (oda-vissza-oda) csősor	0 ,0332	2 ,01	0 ,540	0 ,640
Keresztáramlás, háromszor hajlított (kétszer oda-vissza) csősor	0 ,0188	2 ,01	0 ,540	0 ,659
Keresztáramlás, ötször hajlított (háromszor oda-vissza) csősor	0 ,00820	2 ,03	0 ,537	0 ,659
Keresztáramlás, egyszer hajlított (oda-vissza) kettős csősor	0 ,0649	1 ,63	0 ,625	0 ,608

Az együtthatók értékét néhány gyakori kapcsolásra [5.24] alapján az 5.34. táblázat tartalmazza. Sajnos, a kazántechnikában szokásos nagyszámú fűtőfelület-kialakítás mindegyikére még nem állnak teljeskörűen rendelkezésre.

Harvard

(): . : . : /hivatkozas/m713kaz_4277/#m713kaz_4277 ()

Chicago

. . . : . (: /hivatkozas/m713kaz_4277/#m713kaz_4277)

APA

(). . . (: /hivatkozas/m713kaz_4277/#m713kaz_4277)

BibTeX EndNote Mendeley Zotero

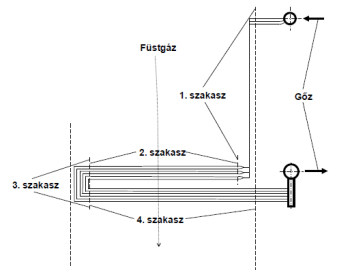

5.28. ábra. A fűtőfelület szakaszokra osztása

Ilyen esetben (például a 2.135. ábrán bemutatott vegyes kapcsolásoknál) a fűtőfelület szakaszokra (az [5.24] irodalom szóhasználatával cellákra) osztása jelenthet segítséget. A vegyes kapcsolásoknál a felületeket egyen- és ellenáramú szakaszokra kell bontani, és a két szakasz méretezését külön kell elvégezni. Más, bonyolultabb esetekben (például 5.28. ábrán vázolt túlhevítőnél) a felületet olyan szakaszokra célszerű osztani, amelyekre a szakirodalomban rendelkezésre állnak az (5.240) kifejezés együtthatói.

1	Number of Transfer Units (NTU).
