2.2.3.2. Atomreaktor-hőhasznosító kazánok

A gázhűtésű atomerőművek kazánjait is a hőhasznosító gőzkazánok közé sorolhatjuk annak ellenére, hogy ezeknél a magreakció kifejezetten a gőzfejlesztést szolgálja. Elvileg ezek is energetikai gőztermelést szolgáló hőcserélők, mint a gázturbinák utáni hőhasznosító kazánok. Ugyanakkor a reaktor hűtésére felhasznált gáz vagy egyéb hűtőközeg minősége, a nukleáris biztonság, a méretkorlátok, a különleges minőségi elvárások miatt szerkezeti kialakításukban, gyártási jellemzőikben lényegesen eltérnek az előbbiektől. A csernobili reaktormeghibásodást követően a grafitmoderátoros reaktorok gyártása leállt, de jelenleg is több országban folyik intenzív fejlesztőmunka a további alkalmazások előkészítésére. Ismertetésüket emellett a konstrukciós kialakításuknál, kivitelezésüknél követett, a hagyományos berendezéseknél is példaértékű, magas színvonal indokolja.
Az egyéb reaktortípusokhoz viszonyítva a gázzal hűtött reaktorok energetikai előnyét a hagyományos hőerőműveknél megszokott, nagy nyomású, túlhevített, újrahevített gőzparaméterek alkalmazhatósága jelentette, így a könnyű vagy nehézvizes reaktorok viszonylag kis nyomással, telítettgőz- paraméterekkel működő körfolyamataihoz viszonyítva jobb energetikai hatásfokot és a már bevált turbinák, segédberendezések alkalmazását, ezzel fejlesztési költségcsökkenést lehetett elérni.
A nukleáris technikával együttes alkalmazás különleges elvárásokat támaszt:
  • A hőhasznosító kazánt a hermetikus térben kell elhelyezni, ezért a minimális méretekre kell törekedni.
  • A hőhasznosító kazán fűtőfelületei a reaktorból kihordott sugárzó anyagokkal elpiszkolódnak, így az üzemelés során a hagyományos módszerekkel nem javíthatók. Emiatt a tervezésnél, kivitelezésnél, minőségbiztosításnál a lehető legjobb minőségre kell törekedni. Esetlegesen meghibásodó elemek esetén a javítás – a különleges esetektől eltekintve – csak a sérült elemek kiiktatásával lehetséges. Ezért a fűtőfelületeket túl kell méretezni, az egyes csőkígyók minimális felületveszteséggel történő kiiktathatóságának lehetőségét biztosítani kell. A fűtőfelületek utólagos korrekciójára sincs lehetőség, ezért az anyagminőség, a falhőmérsékletek, a rezgések szempontjából különös gondossággal kell eljárni. Kritikus esetekben az egyes részmegoldásokat széles körű laboratóriumi, félüzemi (hagyományos összetételű füstgázzal végzett) kísérletekkel ellenőrizni kell.
  • A hagyományos kazánoknál szokásos helyszíni szerelés utáni tisztításra (az esetlegesen a környezetbe kerülő radioaktív anyagok mennyiségének minimalizálása érdekében) nincs lehetőség. A kazánokat a gyártóműben kompletten, tisztán szerelve kell összeállítani, tömören lezárva a helyszínre szállítani, az előkészített helyre beemelni, illeszteni. Helyszíni munkaként csak a kazántesten kívüli csatlakozóvezetékek, szerelvények, műszerezés illesztése, szerelése képzelhető el.
  • A kazánok nagyságát, reaktormag körüli elhelyezését a reaktor egyenletes hűtését biztosító gázáramlás figyelembevételével kell megválasztani.
  • A hőhasznosító kazán vízoldali tömörtelensége esetén a nagy hőmérsékletű reaktorba bejutó vízgőz vízbomlási reakciót indíthat el, ezért tömörtelenség esetén a víz, vízgőz reaktormagba történő nagyobb mennyiségű bejutását meg kell akadályozni.
  • A tömör felépítésből adódóan és az üzembiztonság érdekében csak kényszerátáramlású elgőzölögtető rendszer (kazán) alkalmazható.
  • A kazánnak a nukleáris rendszernek alárendelten kell működni, így a hagyományos berendezésekhez viszonyítva szokatlan sebességgel, módon végbemenő folyamatokra is fel kell készíteni.

A gyakorlati részleteket az angol AGR (advanced gas-cooled reactor) [2.141], illetve a német THR (Thorium Hochtemperaturreaktor) [2.140] hőhasznosító kazánjának példáján mutatjuk be. Az előbbi egy nagy darabszámban készült, hosszú időn keresztül üzemeltetett, szén-dioxid-gázzal hűtött, grafitmoderátoros reaktortípus, az utóbbi az úgynevezett pebble bed (golflabda nagyságú, egyedileg burkolt fűtőanyagszemcsékből, grafitmoderátor anyagból készített golyókkal feltöltött) típusú, héliummal hűtött kísérleti reaktor volt. A reaktorokat alulról felfelé (AGR) vagy felülről lefelé (THR) történő hűtésre tervezték (2.189. ábra). Előbbi esetben a hőhordozó közeg a hőhasznosító kazánokon felülről lefelé, utóbbi esetben alulról felfelé áramlik át. Így az utóbbiaknál a munkaközeg a hőhasznosító kazán csöveiben a gőzbuborékok természetes mozgási irányával szemben halad, emiatt az esetleges helyi gőzkiválás garantált megelőzésére nagy tömegáram-sűrűséget kell alkalmazni. Az alulról felfelé történő hűtésnek a természetes áramlási irány mellett a kompresszor kiesése esetén megvalósuló természetes cirkulációt (a leállított reaktorban felmelegedő, felemelkedő hőhordozó közeg a kazánban lehűlés közben lesüllyed) is javára írják.

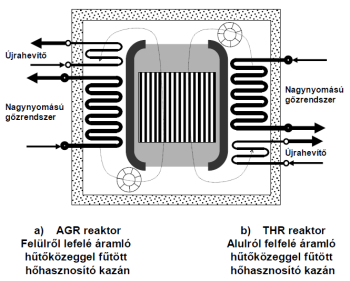

2.189. ábra. Az atomreaktor-hőhasznosító kazánok elvi elrendezése

A kazánok fűtőfelületét több, párhuzamosan kapcsolt csőből álló, kényszerátáramlású „egycsöves”(!), közbenső edény nélküli, a reaktor-hűtőközeg áramlásához viszonyítva ellenáramú (2.189. ábra) csőrendszer alkotja, amelyben a közeg a tápvízbelépő hőmérsékletről telítési hőmérsékletre melegszik, elgőzölög, végül túlhevül. A tápvízzel bekerülő oldott anyagok kiválásának megelőzésére, a gőztisztaság biztosítására csak teljesen sótalanított, esetleges korróziós termékektől folyamatosan megtisztított munkaközeg alkalmazható. A vízoldali korrózió (magnetitképződés) minimalizálására a munkaközeget megfelelően kondicionálni kell.

Paraméterek: A reaktor-hűtőközeg maximális hőmérsékletét a közeg (pl. CO2) és a moderátorként alkalmazott grafit közötti esetleges kémiai reakció megelőzése, illetve a fűtőelemek megengedhető maximális hőmérséklete határozza meg. Emiatt az AGR-reaktoroknál a szén-dioxid maximális közepes hőmérséklete 648 °C volt, amelyet mintegy 278 °C-ig hűtöttek le a hőhasznosító kazánokban. A héliumhűtésű THR-reaktornál (2.190. ábra) a munkaközeg hőmérséklete 250 °C (reaktor előtti) és 750 °C (reaktor utáni) átlagos értékek között változott. A reaktor hűtése mindig kényszerített gázkeringtetéssel történik, a gőzfejlesztők után beépített kompresszoroknak a kazán tömör felépítéséből adódó nyomásveszteséget is (együttesen akár ~10 bar [2.140]) fedezni kell.
Az egyenletes reaktorhűtés biztosítására az ~1500 MW termikus, 660 MW villamos teljesítményű AG-reaktoroknál eredetileg 12 db hőhasznosító kazánt alkalmaztak, amelyek darabszámát a későbbiekben nyolcra csökkentették. Utóbbiak egységenként 216 t/h névleges teljesítményen, 157 °C tápvízhőmérsékletnél 170 bar nyomású, 543 °C hőmérsékletű frissgőzt, 39 bar nyomású, 539 °C hőmérsékletű újrahevített gőzt szolgáltattak [2.143]. A 300 MW névleges teljesítményű THR-reaktornál 6 db hőhasznosító kazánt építettek be. Névleges egységteljesítményük 152 t/h volt, 190 bar nyomású, 550 °C hőmérsékletű frissgőz-, 50 bar, 535/366 °C újrahevítettgőz-, 180 °C tápvízhőmérséklet mellett. A kazánokat a reaktormag köré helyezték el, az angol reaktoroknál kezdetben kazánonként külön acéltartályt is alkalmazva. A kazánok az előfeszített beton reaktortartályba, körben egyenletesen elosztva voltak beépítve, felső részüket az aktív zóna tömör lezárása érdekében megfelelően illesztve.

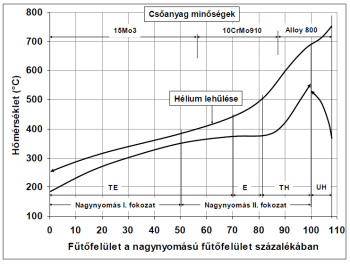

2.190. ábra. Hőfoklefutás (THR) atomerőmű-hőhasznosító kazánban [2.140]

Mint a hőfoklefutást bemutató 2.190. ábrából látható, a hőhordozó közeg és a munkaközeg közötti hőmérséklet-különbség a gázturbina-hőhasznosító kazánokhoz viszonyítva nagyobb, a „pinch point” hőmérséklet-különbség meghaladja a 30 °C értéket. Ennek alapvető oka a kisebb hőátadó felületre való törekvés, amelyet a nagyobb, hőhordozó közeg oldali kezdő- és véghőmérséklet is kedvezően befolyásol.

Szerkezeti kialakítás: A kazán kialakítása mindkét esetben hengeres, a fűtőfelületek különböző átmérőjű, menetemelkedésű, jobb- vagy balmenetes, magcső köré elhelyezett, a szokásosnál kisebb átmérőjű csövekből állnak. A henger átmérőjét, hosszát a fűtőfelületek elhelyezéséhez szükséges térfogat határozza meg. Nyilvánvaló, hogy a kisebb átmérő (az egyéb feltételek változatlansága esetén) nagyobb áramlási sebességet, kisebb fűtőfelület-méretet eredményez, a hőhordozóközeg-oldali nyomásveszteség (önfogyasztás) rovására. Az átmérő optimalizálásánál a hermetikus tér méreteire gyakorolt hatást is figyelembe kell venni. A 2.192. ábrán vázolt kazán külső átmérője 2 m, hossza 19 m, ~65 t készre szerelt tömegű, és fűtőfelületeit mintegy 100 km cső alkotja. A kazánköpeny szilárdsági méretezése egyrészt a belső és külső oldali nyomáskülönbségre, másrészt a fűtőfelületek súlyára történik. A külső kazánköpeny esetenként kettős falú, a két fal között lehűlt hőhordozó közeg áramlik. Ennek célja egyrészt a térrészek folyamatos átszellőztetése, másrészt a hermetikus tér falazatán az egyenletes hőmérséklet biztosítása. A felül alátámasztott, hosszú kazánköpeny a hermetikus tér falazatához viszonyítva lényegesen eltérően tágul, alsó pereme és a határolófal között merev kapcsolat nem létesíthető. A hőhordozó közeg nyomáskülönbség miatti szökésének minimalizálására csúszó vagy labirinttömítések alkalmazhatók, és a várhatóan szivárgó közegáram hatását a tervezésnél figyelembe kell venni.

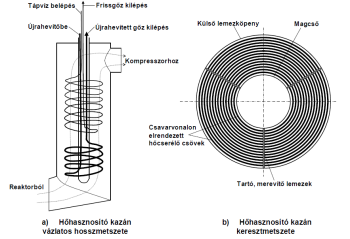

2.191. ábra. Hőhasznosító kazán vázlata [2.140]

A (2.192. ábrán vázolt kazánnál ~800 mm átmérőjű) magcső a fűtőfelületek függesztését, valamint a be- és elvezető csövek elhelyezését biztosítja. Az angol kazánnál a fűtőfelületek a magcsőre a nagy nyomású fűtőfelület, illetve az újrahevítő fűtőfelület alatt sugárirányban felhegesztett lemezkarokra támaszkodnak. A THR-reaktorhoz beépített kazánnál a magcsövet a kazánköpennyel három, 120 fokra elhelyezett, magcsőre hegesztett perforált csőtartó fal köti össze (2.191. ábra (b)). Az egyes csőkígyók a csőtartó falak furataiban támaszkodnak. A csőtartó falak a csövek alátámasztása mellett merevebb szerkezet kialakítását, az esetleges rezgések minimalizálását, az ebből eredő meghibásodások megelőzését szolgálják. A rezgések minimalizálását szolgálja az is, hogy a 2.191. ábrán (b) vázolt csőkígyók felváltva jobbra, illetve balra emelkednek, így a rezgések szempontjából lényeges, csövek közötti geometriai távolságok folyamatosan változnak. A csőtartó falak furataiban az egyes csövek nem közvetlenül, hanem a rájuk húzott „koptató”- gyűrűkön fekszenek fel, a furatokban hőmérséklet-változás esetén a koptatógyűrű mozog, így a csőkígyók meghibásodása elkerülhető.
A csatlakozó csövek be- és elvezetése a hermetikusan kialakított fedeleken keresztül történik. Az esetleges meghibásodások hatásának minimalizálására a THR-reaktor hőhasznosító kazánjainál a frissgőz-rendszerben 40 darab párhuzamosan kapcsolt be- és elvezető csövet alkalmaztak [2.140]. A bevezető csövek a fedeleken keresztül a magcsőbe léptek be, majd annak hasítékain kilépve, rugalmasan vezetve, a kettőzést szolgáló nadrágidomokat követően, a menetes fűtött csőkígyókban folytatódtak (2.191. ábra). A csőkígyók végéhez csatlakozó, visszafelezést biztosító nadrágidomok után rugalmas vonalvezetéssel, amelyet a szükséges magasságra kialakított térrész (2.192. ábra) segít elő, a megfelelő magasságban kialakított réseken keresztül a frissgőzelvezető csövek visszaléptek a magcsőbe, és rugalmas vonalvezetéssel a fedeleken keresztül távoztak. A 40 darab be- és elvezető cső a hermetikus téren kívül rugalmas vonalvezetéssel a tápvízelosztó, illetve a frissgőzgyűjtő kamrához csatlakozott. A ~152 t/h névleges gőzteljesítmény csőkígyónként 1,9 t/h átlagos teljesítményt igényelt. 18 mm belső csőátmérőt feltételezve, 2000 kg/sm2 értéket meghaladó átlagos tömegáram-sűrűség adódik, amely garantálta a meghibásodásra vezető csőfalhőmérsékletek megelőzését. Az újrahevítő 11 darab be- és elvezető csővel rendelkezett, amelyeknek kamraszerűen kialakított végéhez egyenként 8-8 újrahevítő csőkígyó csatlakozott, így az újrahevítő 88 párhuzamosan kapcsolt csőből állt. Az újrahevítő be- és elvezető csöveinek kialakítása, vonalvezetése a nagy nyomású csőrendszer bekötő csöveihez hasonló gondossággal történt.

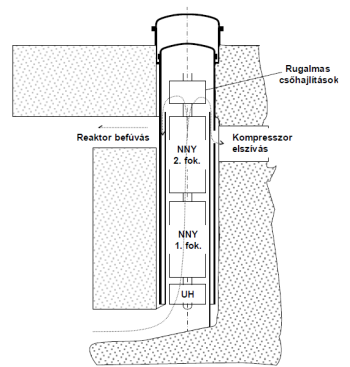

2.192. ábra. Fűtőfelület-elrendezés hőhasznosító kazánban [2.140]

A 2.191. ábráról is látható, hogy a különböző sugarú körön (AGR-reaktor-hőhasznosító kazánoknál a nagy nyomású részen 19, újrahevítőnél 13 darab, THR-hőhasznosító kazánoknál 15 darab) elhelyezkedő nagy nyomású csőkígyók hosszúsága, hőfelvétele, ellenállása, így közegárama nem egyenlő. Az ebből eredő kedvezőtlen hatások megelőzését szolgálta a csősoronként kifelé növekvő számú (a legkisebb sugáron 2 darab, majd minden második csősorban a megelőzőnél eggyel több, a legkülső sorban 10 darab) csőkígyó alkalmazása, a fűtőfelület két fokozatra osztása (2.190. ábra, 2.192. ábra), közben a csövek keresztezése (az első fokozatban kívül vezetett hosszabb csövek rövidebb, második fokozatbeli csövekben folytatódnak és megfordítva). Így a csőkígyók együttes csőhosszúsága a kifelé egyre meredekebb emelkedés és a két fokozat eredőjeként közel azonos lehetett. Ez azonban az egyéb, elsősorban a fűtőközegoldali egyenlőtlenségekből adódó hatásokat nem tudta kiegyenlíteni. Ezért a tápfej után (az aktív zónán kívül), a 40 darab bevezető csőbe fojtóelemek kerültek beépítésre, amelyekkel a túlhevítőkből kilépő gőz hőmérsékletének a gőz gyűjtőkamra előtti, bekötőcsövenkénti mérésével a közegáramok a csövenkénti hőfelvételhez beállíthatók voltak. A beállítás ugyanakkor az azonos be- és elvezető csövekhez csatlakozó két csőkígyó kilépő hőmérsékletének azonosságát nem garantálhatta, de feltételezhető, hogy az ebből adódó eltérések a méretezési tűrések határán belül voltak. A fojtóelemekkel a csőkígyókbeli lefelé áramlás ellenére is garantálható volt a pozitív stabilitási () szám, ezzel az áramlási instabilitások, lengések megelőzése. A nagyszámú be- és elvezetés az esetleges csőmeghibásodáskor szükséges fűtőfelület-kiiktatás hatását is minimalizálta; esetenként csak 2,5%-kal (a hat gőzfejlesztőt számítva ~0,4%-kal) csökkent a fűtőfelület.
Az AGR-típusú reaktorok hőhasznosító kazánjainál a csőszámok, csőméretek megválasztásánál hasonló alapelveket követtek. A nagy nyomású csőkígyók lehetőleg azonos hosszúságát a különféle sugáron vezetett csövek eltérő számával oldották meg [2.143]. A felületeket feladatkör szerint is tagolták, két tápvíz-előmelegítő, egy elgőzölögtető és két túlhevítő-fokozatot beépítve. A 19 csősor legkisebb sugarú sorában 6 darab párhuzamosan kapcsolt csövet helyeztek el, a párhuzamosan vezetett csövek száma kifelé soronként eggyel nő, a legnagyobb átmérőjű sorban 24 darabot elérve, így a nagy nyomású rendszert összesen 285 párhuzamosan kapcsolt cső alkotja. Az átlagos tömegáram-sűrűségre névleges üzemállapotban, 18 mm belső csőátmérőnél ~827 kg/m2s érték adódik. A csövek a hagyományos kazánokhoz hasonlóan a csőkígyók elejére (csőfalcsatlakozáshoz) fix méretekkel beépített, egyenkénti, eltérő furatú (minimális átmérő 2,54–3,18 mm) fojtásokkal indulnak. Ezek végleges illesztését kísérleti és üzemi mérések alapján végezték el [2.141, 2.143, 2.144]. A fojtások a közegáramok optimalizálása mellett az esetleges csőtörések esetén áramláskorlátozó szerepet is betöltenek [2.140]. A frissgőzelvezetés négy, az aktív zónát lezáró, 1,5 m magas hermetikus fedélen átvezető csővezetéken történik. Az újrahevítő felület 13 csősorából a legbelső sorban 12 darab, a legkülső sorban – a párhuzamos ágak számát soronként 2-2-vel növelve – 36 darab párhuzamos cső került elhelyezésre. A párhuzamosan kapcsolt újrahevítő csőkígyók száma összesen 312 darab volt. A hermetikus fedélen keresztül két-két vezetékkel csatlakoznak a hideg- és melegági gőzvezetékekhez. A kevésbé merev kialakítás (perforált csőtartó lemezek mellőzése) erősebb rezgésekkel, ebből adódó repedésekkel járt, de a berendezések így is 200 000 órát meghaladóan voltak üzemben [2.142]. A belépő szakaszokon eróziós korróziót tapasztaltak (4.7. fejezet).

Szerkezeti anyagok: A csőkígyók készítéséhez a várható falhőmérséklet függvényében többféle acélminőséget alkalmaztak. AzAGR-reaktorokban a beépített kazánoknál [2.141] a nagy nyomású fűtőfelület szénacélból (0,16–0,29% karbontartalommal), krómacélból (9% króm-, 1% molibdéntartalommal) és ausztenites acélból (16,0–18,0% Cr-, 10,0-14,0% Ni-tartalmú, Alloy 316), az újrahevítő ausztenites acélból (Alloy 316) készült. A TH-reaktor – 30 év üzemidőre, 262 000 üzemórára tervezett – hőhasznosító kazánjainál [2.140], mint azt a 2.190. ábra is mutatja, nagyrészt a kazántechnikában jól bevált (15 Mo 3, 10 CrMo 9 10) csőanyagokat építettek be, a kilépő szakaszoknál (>37,5% Fe-, 19,0–23,0% Cr-, 30,0–35,0% Ni-tartalmú) Alloy 800 típusjelű, vas-nikkel bázisú anyaggal kiegészítve.

Hőátadás, nyomásveszteség térben görbült csőkígyókban: A menetemelkedéssel (térben görbülten) vezetett csövekben a hőátadási folyamatok az egyenes csövekhez viszonyítva eltérően játszódnak le. Egyrészt a centrifugális erőtér hatására a gőz-víz keverék eloszlása nem lesz szimmetrikus, másrészt a térbeli görbület hatására a csőben egy kerület menti áramlás is megindul [2.61]. Ez a fázisok szétválását, esetleges kritikus forrási állapotok kialakulását is befolyásolja. A járulékos áramlás hatására:
  • A belső falfelület a kerület mentén különféle gőztartalmaknál, így eltérő helyen szárad ki.
  • Az átlagos kritikus gőztartalom nagyobb, mint egyenes csöveknél.
  • A kiszáradás környezetében a hőmérséklet-oszcilláció (3.27. ábra) és a csőfalhőmérséklet is kisebb, mint egyenes csöveknél.
  • Az előbbi hatások a jobban görbülő csöveken nagyobbak, mint a kevésbé görbülőknél.
  • A kritikus gőztartalom a tömegáram-sűrűség növelésével nem csökken (mint egyenes csöveknél, 3.28. ábra), hanem nő.

A görbült csőkígyókban a víz munkaközeg hőátadási tényezője a következő összefüggésekkel számítható [2.61]:
  • Szubkritikus állapotra, kétfázisú elgőzölgésre:

(2.162)

  • Szuperkritikus tartományban:

(2.163)

Az előbbi képletekben
párolgáshő adott nyomáson [kJ/kg],
entalpia a kritikus pontban [kJ/kg],
hőáramsűrűség [kW/m2],
belső csőátmérő [m],
hajlítási átmérő [m],
kerület menti szög (belül 0°, fent 90°, kívül 180°).

A térbeli görbület az egyfázisú súrlódási tényező és a kétfázisú súrlódási nyomásveszteségi tényező ((3.144) képlet) értékét is módosítja. Az egyfázisú folyadékáramlás súrlódási tényezője a hivatkozott irodalom alapján a

(2.164)

képletből számítható helyesbítő tényezővel korrigálható, ahol a cső vízszinteshez viszonyított emelkedési szöge. A térben görbült csövekben kialakuló áramlási veszteség számításához általánosan elfogadott, kétfázisú súrlódási nyomásveszteségi tényező még nem ismert (széles körű irodalmi áttekintésen alapuló összefoglaló például a [2.145] irodalomban található). A mérési eredmények alapján ugyanakkor megállapítható, hogy a térben görbült csövekben a súrlódási nyomásveszteség lényegesen nagyobb, mint egyenes csövekben, és a növekedés annál nagyobb, minél görbültebb a cső. A [2.61] alapján a növekedés az ~50%-ot is meghaladhatja. Az előbbieket összefoglalva megállapítható, hogy a menetemelkedéssel vezetett csőkígyókból összeállított hőhasznosító kazánok a kritikus falhőmérsékletek szempontjából a hagyományos kényszerátáramlású kazánokhoz viszonyítva kedvezőbbek, de a biztonságos működés érdekében alkalmazott (különösen a természetes áramlási iránnyal ellentétes irányban kényszerített átáramlás esetén) igen nagy tömegáram-sűrűség fenntartása többszörös önfogyasztással járt.

Gyártás, minőség-ellenőrzés: Amint arra utaltunk, az aktív zónában elhelyezett, tömör felépítésű berendezések a kazántechnikában szokásos módszerekkel (sérült elemek cseréje, javító hegesztése) nem javíthatók. Ezért a gondos méretezés, kritikus szerkezeti részletek kísérleti ellenőrzése mellett a beépítésre kerülő anyagok átvétele, a gyártás és a készre szerelés során is különös szigorúsággal kell eljárni. A hagyományos kazánoktól eltérően:
  • A tervezés, a gyártás, a minőségbiztosítási vizsgálatok során a nukleáris biztonsági szabályzatokat is figyelembe kell venni.
  • Lehetőleg minden beépítendő csövet anyagminőségre, falvastagságra, a szövetszerkezet és a szilárdsági jellemzők megfelelőségére, teljes hosszban ellenőrizni, bizonylatolni kell.
  • Az alkalmazott gyártási eljárások – különösen a hegesztések, csőhajlítások – megfelelőségét minősíteni kell.
  • A gyártást, szerelést a hagyományos gyártmányoktól elkülönítve, az idegen anyagokkal való szennyeződés minimalizálására, úgynevezett „tiszta” műhelyekben kell végezni.
  • A megbízható hegesztési minőség érdekében, a lehető legtöbb helyen, automata hegesztést kell alkalmazni.
  • Az elkészült varratokat legalább két irányból roncsolásmentes vizsgálattal (átvilágítással), illetve felületi repedésre ellenőrizni kell.
  • A teljes kazán nyomáspróbáját és gáztömörségi vizsgálatát megelőzően célszerű csőkígyónként is, még a kazántest összeállítása előtt, egyedi nyomáspróbák, tömörségi vizsgálatok elvégzése.

Az RBMK (Reaktor bolsoj mosnosztyi kanalnij) reaktorok kazánja: Az atomreaktor-hőhasznosító kazánok előbbi típusaitól lényegesen eltérő az úgynevezett csernobili típusú reaktoroknál alkalmazott, aktív zónán átvezetett, kényszerített keringtetésű, elgőzölögtető csövekkel kialakított, ~70 bar nyomású, telített gőzt szolgáltató kazán [2.146]. Ennél a munkaközeg fűtése nem a reaktormagot hűtő hőhordozó közeggel, hanem közvetlenül a reaktormagon átvezetett elgőzölögtető csövekben történik. További jellemzője, hogy a víz nemcsak munkaközegként, hanem moderátorként is fontos szerepet tölt be. Vázlatos ismertetését az indokolja, hogy felépítése – a nukleáris technikával együttes alkalmazásból adódó eltérések ellenére – a hagyományos kazánok elgőzölögtető rendszerének számos elemét megőrizte.
Az 1000–1500 MW névleges villamos teljesítményű blokkok reaktora két független hűtőkörrel készült. Mindkét hűtőkörhöz két-két, az aktív zóna tetősíkja felett elhelyezett, 2,8 m átmérőjű, 31 m hosszú kazándob tartozik. Ezekből az ejtőcsövek (kazándobonként 12 darab) a hűtőkörönkénti négy-négy (amelyekből egy darab tartalék) keringtetőszivattyú közös, az aktív zónán kívül elhelyezett, félkör alakban hajlított belépőkamrájához vezetnek. A keringtetőszivattyúk párhuzamosan kapcsoltak és nyomóvezetékeikkel közös, a reaktormag alsó síkjában, az aktív zónán belül elhelyezett, ugyancsak félkör alakban hajlított elosztókamrát táplálnak. Ehhez 22 darab, sugárirányban elrendezett segédkamra csatlakozik, amelyek mindegyikéhez ~40 darab elgőzölögtető cső kapcsolódik. A párhuzamosan kapcsolt elgőzölögtető csövek összes száma ~1640 darab. A csövek az aktív zónát elhagyva egyenként csatlakoznak az egyik kazándobhoz.
Névleges terhelésnél a forrcsövekből kilépő keverék átlagos gőztartalma ~15%, így – a kazándobbeli keveredést figyelembe véve – az elgőzölögtető csövekbe belépő folyadék a tápvíz-hőmérséklettől függően ~15–20 °C-kal lehet aláhűtött. Részterhelésen, amennyiben (a telítésinél hidegebb tápvíz kisebb mennyisége miatt) az aláhűtés egyre csökken, a keringtetőszivattyúknál még a kellő nagyságú ráfolyás ellenére is kavitációval, az elgőzölögtető csövekben (mivel a fűtés nem csökken a terheléssel arányosan) helyi filmelgőzölgés veszélyével lehet számolni. Miután a kazándobból a gőz közvetlenül a gőzturbinákba kerül, különös figyelmet kellett fordítani az esetleges tisztátalanságok, korróziótermékek tápvízből való eltávolítására, a gőztisztaságra is.
