Gerse Károly

Kazánok

2., javított kiadás


3.3.7. A kritikus hőfluxus nagysága

A kritikus hőfluxus nagyságának számítására a jelenség összetettsége (DO, DNB, DCB), a nagyszámú közreható tényező miatt sokféle összefüggés született. Ezek több irányzatra csoportosíthatók. Általánosan megállapítható, hogy a legjobb eredményt a mérési adatokat feldolgozó korrelációs összefüggések adják.
A kritikus hőfluxus függ
  • a közeg nyomásától (), állapotától (, ),
  • a csőbeli áramlás intenzitásától (, ), jellegétől,
  • a fűtött szakasz alakjától, átmérőjétől (), hosszától (), felületi minőségétől (),
  • a fűtéshossz () és kerület menti () eloszlásától,

tehát általában


Részletes kísérleti vizsgálatokkal megállapították, hogy az előbbi tényezők közül a kritikus hőfluxus nagyságára a legnagyobb befolyást a tömegáram-sűrűség (), az aláhűtés mértéke (), illetve a helyi gőztartalom () gyakorolja. A tömegáram-sűrűség, illetve az aláhűtés növelésével a kritikus hőfluxus nő, míg a keverékentalpia (gőztartalom) növekedésével csökken. A csatornaalak 10–30%, a csőfalvastagság 5–20% eltérést okozhat. A cső érdessége, anyaga a kritikus hőfluxusra általában nem gyakorol befolyást. Az előzőekből következik, hogy a gyakorlatban alkalmazott számítási képletek elsősorban a tömegáram-sűrűség, aláhűtés, nyomás és helyi gőztartalom hatását veszik figyelembe.

Aláhűtött buborékos forrás tartománya: A kritikus hőfluxus nagysága az aláhűtött buborékos forrás tartományában − elméletileg vizsgálva − széles határok között változhat. Alsó határa a 3.11. ábrán látható egyfázisú folyadékáramlás (nincs forrás) − buborékos elgőzölgést elválasztó vonal. Felső határa: ha az összes folyadék elgőzölög. A 3.22. ábrán, 3.29. ábrán is ez a határolóvonal. Számítása a

(3.82)

képlettel történhet. Az összefüggés az összes tartományban érvényes, azonos alapelvvel () számítható. A tényleges értékek ennél kisebbek, számításuk a következőkben ismertetendő korrelációs képletekkel lehetséges.

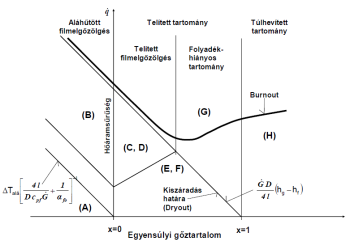

3.29. ábra. A kritikus hőfluxus jellemző tartományai

Machbeth-féle összefüggések: Machbeth a függőleges csövekre vonatkozó korrelációs összefüggés kidolgozásánál a

(3.83)

alakú képletből indult ki. Figyelembe véve, hogy egyenletes fűtés esetén

(3.84)

Amiből helyettesítésével levezethető:

(3.85)

Illetve

(3.86)

A valóságban a kritikus hőfluxus a tömegáram-sűrűséggel nem lineárisan arányos (3.30. ábra).

Bowring-féle korreláció: Bowring Macbeth adatainak bázisán és pontosságával javasolt képletrendszert [3.25]. A képletekből W/m2-ben adódik, -t J/kg, -et m-ben kell helyettesíteni. A korreláció hibája (RMS) 7%, 95%-os konfidenciaszintje ±14%.

(3.87)

Ahol az és állandók:

(3.88)

(3.89)

Utóbbiban:

(3.90)

Az együtthatók értéke a nyomástól függően változik (3.3. táblázat). A képletrendszer a 0,002 < < 0,045 m, 2 < < 190 bar, 136 << 18600 kg/m2s, 0,15 << 3,7 m tartományban vizsgált adatokra támaszkodik.

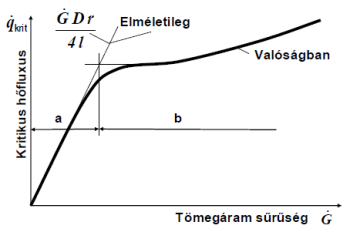

3.30. ábra. A kritikus hőfluxus változása a tömegáram-sűrűség függvényében [3.1]: a – a kis tömegáram-sűrűség tartománya, b – a nagy tömegáram-sűrűség tartománya

Biasi-féle korreláció: A Biasi-féle korreláció valamivel kevésbé pontos eredményt ad, mint az előző, de a számítási összefüggések sokkal egyszerűbbek, és különösen előnyös, hogy a nyomás függvényében folytonosak.
  1. A kis gőztartalom-tartományra:

(3.91)

  1. A nagy gőztartalom-tartományra:

(3.92)

ahol

(3.93)

(3.94)

A képletekbe cgs-egységekben kell behelyettesíteni, a kritikus hőfluxus W/cm2 egységben adódik. Érvényességi tartomány [3.25]: 0,03 < < 0,0375 m; 0,2 < < 6 m; 2,7 < < 140 bar; 100 << 6000 kg/m2s; < < 1.
A kritikus hőfluxus nagysága a (3.91), (3.92) képletekből adódó értékek közül a nagyobb. 300 kg/m2s (30 g/cm2s) tömegáram-sűrűség alatt mindig a (3.92) képlet használandó. (A 4500 adatpontra az RMS értéke 7,26%, és az adatok 85,5%-a ±10%-on belül korrelált.)

3.3. táblázat [3.25]
A (3.88) és (3.89) képlet együtthatói
Nyomás (bar)
F1
F2
F3
F4
1
0
,478
1
,782
0
,400
0
,00004
5
0
,478
1
,019
0
,400
0
,0053
10
0
,478
0
,662
0
,400
0
,0166
15
0
,478
0
,514
0
,400
0
,0324
20
0
,478
0
,441
0
,400
0
,0521
25
0
,480
0
,403
0
,401
0
,0753
30
0
,488
0
,390
0
,405
0
,1029
35
0
,519
0
,406
0
,422
0
,1380
40
0
,590
0
,462
0
,462
0
,1885
45
0
,707
0
,564
0
,538
0
,2663
50
0
,848
0
,698
0
,647
0
,3812
60
1
,043
0
,934
0
,890
0
,7084
68
,9
1
,000
1
,000
1
,000
1
,000
70
0
,984
0
,995
1
,003
1
,030
80
0
,853
0
,948
0
,033
1
,322
90
0
,743
0
,903
1
,060
1
,647
100
0
,651
0
,859
1
,085
2
,005
110
0
,572
0
,816
1
,108
2
,396
120
0
,504
0
,775
1
,129
2
,819
130
0
,446
0
,736
1
,149
3
,274
140
0
,395
0
,698
1
,168
3
,760
150
0
,350
0
,662
1
,186
4
,227
160
0
,311
0
,628
1
,203
4
,825
170
0
,277
0
,595
1
,219
5
,404
180
0
,247
0
,564
1
,234
6
,013
190
0
,220
0
,534
1
,249
6
,651
200
0
,197
0
,506
1
,263
7
,320

Kirby összefüggése egyenlőtlenül fűtött hengeres csőre: Az egyenlőtlenül fűtött csöveknél a [kW/m2] kritikus hőfluxus megállapítására többféle módszert alkalmaznak. Az egyik lehetőség, hogy a kritikus hőfluxust a helyi hőterhelés (hőterhelés-eloszlás) függvényeként számítják, a másik lehetőség, hogy a cső átlagos hőterhelésével végzik el a számítást. Az első esetben a (3.83) képletnek megfelelő regressziós összefüggésbe a helyi

(3.95)

gőztartalmat kell behelyettesíteni. Az átlagos hőterhelés felhasználásával:

(3.96)

ahol

= 0,003154,

(3.97)
(3.98)

gőztartalom a cső hossza, hőfelvétele függvényében számítható. Az együtthatók és kitevők értéke a nyomástól függően változik (3.4. táblázat). Érvényességi tartomány: = 0,0094–0,0284 m, = 1–4,9 m, = 339–9500 kg/m2s.

3.4. táblázat. A (3.92), (3.93) képletek együtthatói és kitevői
Nyomás
(bar)
y0
y1
y2
y3
y4
y5
38
,6
2
,411
–0
,271
?
3
,511
0
,345
?
69
0
,7468
–0
,1285
–0
,544
1
,344
0
,526
–0
,2278
86
0
,988
–0
,191
?
2
,918
0
,287
?
103
,5
0
,7423
–0
,1057
–0
,2335
2
,384
0
,691
0
,0903
110
0
,776
–0
,118
–0
,452
2
,130
0
,739
–0
,296
124
0
,616
–0
,155
–0
,293
2
,086
0
,743
–0
,695
138
6
,18
0
,231
2
,907
50
,8
0
,827
4
,228
? – csak egyféle átmérővel volt kísérleti adat

Az egyenlőtlen hőterhelés-eloszlás számítására az irodalomban más összefüggések is találhatók (pl. Tong módszere, VEIKI-módszer [3.6, 3.16]).
A gőzfejlesztőknél gyakran előfordul, hogy a hosszú elgőzölögtető cső egy vagy több rövid szakasza az átlagértéknél lényegesen nagyobb hőterhelést kap. A kísérletek, számítások szerint, ha az ilyen helyeken kialakuló hőfluxus az átlagértékekkel számítható kritikus hőfluxusnál kisebb, a cső meghibásodása nem várható.

Bertoletti és munkatársainak összefüggése: Az eljárás azért érdemel külön említést, mert segítségével az elgőzölögtető cső hőfelvétele alapján a felület kiszáradásának (DO) és a legnagyobb falhőmérséklet kialakulásának helye is kiszámítható.
Az elemzés lépésekben, annak meghatározásával végezhető, hogy [5]:
  • hol kell a filmforrás bekövetkezésével számolni,
  • hol a legrosszabb a hőátadás,
  • mekkora a minimális hőátadási tényező.

A filmelgőzölgés helyét a cső hőfelvétele alapján lehet meghatározni, amely a telítési hőmérséklet elérésétől a filmelgőzölgés bekövetkezéséig a következő egyenlettel számítható (feltelezve, hogy a belépésnél a gőztartalom elhanyagolható):

(3.99)

ahol a vizsgálatok alapján:

(3.100)

(3.101)

(3.102)

Behelyettesítve:

(3.99/a)


Az előbbi összefüggésekben:
hőfelvétel a filmelgőzölgésig [kW],
tömegáram [kg/s],
kritikus gőztartalom,
csőátmérő [mm],
nyomás [bar],
tömegáram-sűrűség [kg/m2s],
párolgáshő [kJ/kg],
az elgőzölögtető cső hossza [m].

Az eljárás > 7 mm, 55 < < 205 bar, 680 << 4000 kg/m2s, 0,1 < < 0,9 feltételek teljesülése esetén, 0,2-nél kisebb kezdeti gőztartalom-tartományban alkalmazható.
Az összefüggés állandó és változó hőterhelésű hengeres cső számítására is felhasználható [3.6]. A hőfluxus hossz menti függvényének ismeretében a hőfelvételből a kritikus hely kiszámítható, és meghatározható a gőztartalom is a kritikus helyen. Mivel a filmelgőzölgés helye (3.9. ábra) nem esik egybe a legrosszabb hőátadás helyével, figyelembe kell venni a köztük lévő gőztartalom-változást is, amelyet a következő összefüggéssel lehet kiszámítani:

(3.103)

A csőben áramló közeg hőátadási tényezője ezen a helyen a (3.76), (3.76/a), illetve (3.80) képlettel számítható.

Doroscsuk képlete [1], [3.18], [3.26]: Doroscsuk képletével a filmelgőzölgés bekövetkezéséhez szükséges hőfluxus nagysága számítható az aláhűtött buborékos forrás és a telített buborékos forrás (3.10. ábra, I) tartományában

(3.104)

Alkalmazási feltételek: 29 < < 196 bar, 500 < < 5000 kg/m2s, 0 < <75 K, 4 < <25 mm. A [3.26] és ez alapján a [3.30] irodalom a filmelgőzölgésnél várható kritikus gőztartalomra vonatkozó összefüggést is megadja:

(3.105)

Konakov képletei [1], [3.26], [3.30]: A Konakov által kidolgozott összefüggések a gyűrűs áramlás és a folyadékhiányos forrás tartományára érvényesek.

(3.106)

  • 3.10. ábra, III. (a felület kiszáradási) tartományban:

(3.107)

Az összefüggések a 4,9 < p < 196 bar; 200 < < 5000 kg/m2s; 4 < Db < 32 mm tartományban alkalmazhatók.

3.5. táblázat. A (3.106), (3.107) képlet együtthatói [3.30]
Nyomás (bar)
A
B
C
E
4,9–29,4 között
10
,795
0
,01715
1
,8447·108
0
,1372
29,4–98 között
19
,398
–0
,00255
2
,0048·108
–0
,0204
96–196 között
32
,302
–0
,00795
1
,1853·108
–0
,0636

A hőterhelés ismeretében ez az összefüggés is módot ad a felület kiszáradási helyének meghatározására. A számítási együtthatók a 3.5. táblázatból vehetők. A hőáramsűrűség kW/m2-ben, a csőátmérő m-ben helyettesítendő.
Egy adott esetben a kritikus hőterhelés, illetve gőztartalom meghatározásánál a (3.104), (3.105), (3.106), (3.107) képletek felhasználásával számított értékek közül a kisebbet kell figyelembe venni [1], [3.30].

Miropolszkij összefüggése [3.3]: A Miropolszkij által javasolt képlet azért érdemel külön említést, mert segítségével porózus felületek kritikus hőfluxusának nagyága is vizsgálható.

(3.108)

ahol
az átlagos entalpia a vizsgált helyen [kJ/kg],
a porozitás mértéke.

Mattson összefüggése [3.3]: A Mattson által javasolt összefüggés a forráskrízis utáni csőszakaszokon kialakuló hőátadási tényező számítására alkalmas:

(3.109)

Érvényességi tartománya: 68 < < 206 bar; 700 << 5300 kg/m2s; 0,1 < <0,99.

Ferde csövek: Ferde csöveknél a 3.13. ábrán vízszintes csövekre bemutatott rétegződés miatt az alsó és felső alkotó között a kritikus gőztartalomnál is jelentős különbség lép fel. Ennek számítására az irodalom [3.31] Kefer összefüggését ajánlja. Eszerint:

(3.110)

ahol az szám a cső-hajlásszög, a csőátmérő, a függőleges csőre (3.103), (3.105) vagy (3.106) képletekkel számított kritikus gőztartalom, a tömegáram-sűrűség és a folyadék-, illetve a gőzfázisra vonatkozó sűrűségek alapján:

(3.111)

A felső, illetve az alsó alkotókra vonatkozó kritikus gőztartalom a függőleges csőre számított „átlagérték” ± értékkel történő korrekciójával számítható.
Az európai gyakorlatban kazánoknál a VDI-Wärmeatlasban is részletezett Doroscsuk-, Konakov-féle összefüggéseket, illetve a Bertoletti-féle eljárást alkalmazzák. A [3.31] irodalomban az ívben vezetett (csavart) csövekre is találhatók összefüggések.
