1.11.1. A víz elektrokémiai egyensúlyi diagramja

A víz egyensúlyi diagramja a hidrogénelektródban és az oxigénelektródban végbemenő elektródreakció potenciálját (Er(H+/H2) és Er(O2/OH–) vagy Er(O2/H2O) értékét) tünteti fel az oldat pH-jának függvényében. Ez a diagram egyben felvilágosítást ad a víz elektrokémiai stabilitásáról is. A hidrogénelektródból és oxigénelektródból álló cella cellareakció-potenciálja 25 °C-on az alábbi egyenlettel adható meg (a (19) egyenletben f<italic, superscript hullám> a megfelelõ komponens relatív fugacitását jelenti):



search (25 ºC) search

(19)



összhangban a cellareakció 2H2 + O2 = 2H2O egyenletével, ahol z = 4



Harvard

(): . : . : /hivatkozas/m1232energ_1009/#m1232energ_1009 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1009/#m1232energ_1009)

APA

(). . . (: /hivatkozas/m1232energ_1009/#m1232energ_1009)

BibTeXEndNoteMendeleyZotero

search

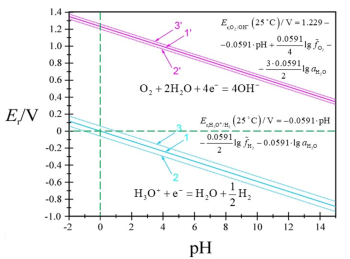

6.5. ábra. A víz egyensúlyi diagramja. Az ábrán az 1 és az 1’ egyenes annak az állapotnak felel meg, amikor a hidrogén és az oxigén nyomása (pontosabban a relatív fugacitása) egységnyi; A 2, 2’ és 3, 3’ egyenesek esetében a H2, ill. az O2 nyomása két nagyságrenddel nagyobb, ill. kisebb az egységnyinél



Az 6.5. ábrán látható, hogy Er(H+/H2) és Er(O2/OH–) értékét a pH függvényében felrajzolva két párhuzamos egyenes adódik, amelyeknek helye a gáznyomástól függ.

A két egyenes közötti elektródpotenciálok területén (a víz „stabilitási tartománya”) a víz stabilis, az ilyen elektródpotenciálú elektródokon hidrogén vagy oxigén a szokásos körülmények között nem fejlődik. E területen kívül az Er(H+/H2)-nél negatívabb és Er(O2/OH–)-nál pozitívabb potenciálokon a víz hidrogén-, illetve oxigénfejlődéssel elbomolhat.

Vizes oldatban tehát csak akkor tudunk előállítani (jó közelítéssel) egyensúlyban levő egyszerű elektródot, ha az adott elektródreakció potenciálja a víz stabilitási tartományába esik.
