1.11.2. Információk az ólomakkumulátor jellemzéséhez az ólom egyensúlyi diagramja (Pourbaix-diagramja) alapján

Az ólomakkumulátor (savas akkumulátor) a legrégebben használt és még ma is az egyik legelterjedtebb újratölthető elektrokémiai áramforrás. A kénsav koncentrációja általában 25–37% (m/m), sűrűsége 1,18–1,28 g/cm3 (25 °C).

A celladiagram:

(–) Pb(s) | PbSO4(s) | H2SO4(aq) | PbSO4(s) | PbO2(s) | Pb(s) (+)c(H2SO4)

A cellareakció egyenlete:

Pb(s)+PbO2(s)+2H2SO4(aq) = 2PbSO4(s)+2H2O(l)

EMF: ~2,1 V (c(H2SO4) = 30% (m/m))



Harvard

(): . : . : /hivatkozas/m1232energ_1021/#m1232energ_1021 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1021/#m1232energ_1021)

APA

(). . . (: /hivatkozas/m1232energ_1021/#m1232energ_1021)

BibTeXEndNoteMendeleyZotero

search

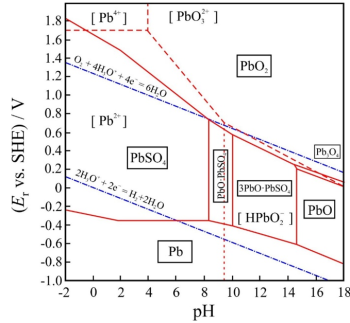

6.6. ábra. Az ólom egyensúlyi potenciál–pH diagramja (kénsavas közeg esetén, T = 298,16 K). Az ábrán a kék színű szaggatott vonalak a víz stabilitási tartományát jelölik



Harvard

(): . : . : /hivatkozas/m1232energ_1023/#m1232energ_1023 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1023/#m1232energ_1023)

APA

(). . . (: /hivatkozas/m1232energ_1023/#m1232energ_1023)

BibTeXEndNoteMendeleyZotero

search

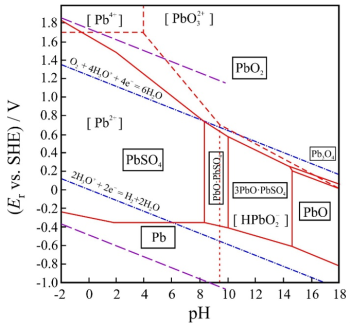

6.7. ábra. Az ólom egyensúlyi potenciál–pH diagramja (kénsavas közeg esetén, T = 298,16 K). Az ábrán a kék színű szaggatott vonalak a víz stabilitási tartományát jelölik, a lila színű szaggatott vonalak az oxigén-, illetve hidrogénfejlődés gátoltságát („túlfeszültségét”) jelzik



A 6.6. ábráról és a 6.7. ábráról leolvasható, hogy az ólomakkumulátor működését az teszi lehetővé, hogy benne mind a hidrogénfejlődés, mind az oxigénfejlődés gátolt folyamat.
