3.2. Megújuló-erőművek menetrendtartásának támogatása

Mivel az időjárásfüggő megújulók menetrendezését jelentős mértékben befolyásolják az időjárás előre nem látható változásai, az időjárásfüggő erőművek menetrendje soha nem tud olyan pontos lenni, mint egy hagyományos, menetrendkövető erőműé. Az időben megismert menetrendi eltéréseket a megújulók üzemeltetői igyekeznek lekereskedni az intraday piacon, de ez a piac hamarabb bezár, mint a szállítási időszak kezdete. Ha a menetrendi eltérést nem sikerül elkereskedni vagy csak a piaci kapuzárás után válik ismertté, a megújulótermelőnek kiegyenlítő energiadíjat kell fizetnie.

Ez a jelentős költség mérsékelhető tároló alkalmazásával. Amennyiben a tárolóban van szabad kapacitás, akkor a menetrenden felül megtermelt volument nem a hálózatra táplálják, hanem a tárolóba kerül, forráshiányos menetrend esetén pedig a tárolói kitáplálással lehet kiegészíteni a hálózatra kiadott mennyiséget a menetrend pontos tartása érdekében. A megújuló-erőmű és a tároló kerülhet egy mérőóra mögé, ekkor hívjuk hibrid erőműnek az egységet. De más csatlakozási ponton létesített tárolók is tudnak menetrendtartást támogató szolgáltatást nyújtani, mivel a pontos menetrendtartás követelményének mérlegköri szinten kell megfelelni. Így az egy mérlegkörhöz tartozó megújuló-erőművek közösen is üzemeltethetnek tárolót.

Ahogy az 1.5. ábra illusztrálja, a KÁT mérlegkörben működő naperőművek aggregált adatai azt mutatják, hogy a nagy menetrendi eltérések viszonylag ritkák, a menetrendi eltérésnek a teljes beépített kapacitáshoz viszonyított nagysága a negyedórák 80%-ában nem haladta meg a 4%-ot. Így abban az esetben, ha a menetrendi hiba véletlenszerűen alakul, akár a naperőmű beépített teljesítményének 10%-át kitevő tárolói kapacitással ki lehet egyensúlyozni a menetrendi eltérések jelentős részét. Ehhez azonban aktív, az aktuális időjárási és termelési információkat folyamatosan feldolgozó és folyamatos intraday kereskedéssel megtámogatott megújuló-menetrendezésre van szükség.



Harvard

(): . : . : /hivatkozas/m1232energ_141/#m1232energ_141 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_141/#m1232energ_141)

APA

(). . . (: /hivatkozas/m1232energ_141/#m1232energ_141)

BibTeXEndNoteMendeleyZotero

search

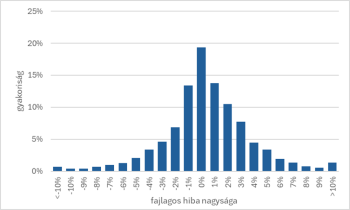

1.5. ábra. A KÁT mérlegkörben működő naperőművek fajlagos menetrendi hibájának megoszlása. A fajlagos hiba a KÁT mérlegkörben működő naperőművek aggregált negyedórás menetrendi eltérésének a beépített teljesítményhez viszonyított aránya. Mintaidőszak: 2023. augusztus–szeptember, 2024. május–július, 8–20 óra között

Forrás: MAVIR



A tároló optimális méretezését jelentősen befolyásolja a menetrendi hibák eloszlása. 2021 óta a hazai villamosenergia-rendszert szisztematikus alul-menetrendezés jellemzi, amit feltehetően a kiegyenlítő energiaárak aszimmetrikus változására adott optimalizáció okoz.1 Ez tükröződik abban, hogy míg 2021 előtt a MAVIR – jelentős ingadozással – hasonló nagyságrendben vásárolt fel- és leszabályozási kiegyenlítő energiát az aggregált szintű menetrendi eltérések ellensúlyozására, 2021 óta a felszabályozási energia igénybevétele jelentősen lecsökkent, miközben megemelkedett a leszabályozási energia igénybevétele (1.6. ábra).



Harvard

(): . : . : /hivatkozas/m1232energ_146/#m1232energ_146 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_146/#m1232energ_146)

APA

(). . . (: /hivatkozas/m1232energ_146/#m1232energ_146)

BibTeXEndNoteMendeleyZotero

search

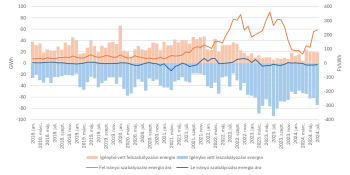

1.6. ábra. A MAVIR által aktivált szabályozási energia havi mennyisége és átlagára

Forrás: MEKH



Ha az árösztönzők miatt a naperőmű menetrendje szisztematikusan egy irányban torzít, akkor a menetrendi hibák nem véletlenszerűen alakulnak, hanem hosszabb időn keresztül azonos irányú menetrendi eltérések jelentkeznek. Ilyenkor a pontos menetrendtartást célul kitűző tároló hamar megtelik/kiürül, így nem tud hatékony menetrend-támogató szolgáltatást nyújtani. A hatékony tárolói menetrend-támogatás előfeltétele a torzítatlan naperőművi menetrendek készítése.

1

Szimmetrikus menetrendezés akkor várható egy termelőtől, ha hasonló költséget jelent számára a menetrendjétől való felfelé és lefelé történő eltérés. 2021 óta ez nem teljesült. Az energiaválság és a szabályozási kapacitások szűkössége együttesen azt eredményezte, hogy a menetrendnél kisebb termelés költsége, azaz a fel irányú kiegyenlítő energia ára a korábbi értékek többszörösére emelkedett. A menetrendnél nagyobb termelés, azaz a le irányú kiegyenlítő energia ára viszont negatívvá vált, azaz a kiegyenlítetlen menetrend után fizetség járt. Ennek az volt az oka, hogy leszabályozás esetén a gázerőművek földgázt tudnak megtakarítani, melynek ára szintén megugrott a válság időszakában.
