1.1. Az akkumulátorfelügyeleti rendszer (BMS) elemei

Az akkumulátorfelügyeleti rendszer (Battery Management System; BMS) megjelenési-kialakítási módja rendkívül változatos, az alkalmazott technikák, a chipek és a funkciók tekintetében is. A BMS-ismeretek külön tudományágat alkotnak; az akkumulátorfelügyeleti rendszerrel több száz oldalas szakmai anyagok foglalkoznak. Szigorúan véve egy BMS-rendszernek az alábbi három funkciót kell tudnia minimálisan (9.1. ábra). Fontos a cellák feszültségének egyenkénti vagy modulonkénti mérése, valamint a hőmérsékletük monitorozása, hogy az ezekből származó adatok pontosan értelmezhetők legyenek. Emellett elengedhetetlen a cellafeszültségek közötti különbségek kiegyenlítése, azaz a balanszolás, hogy az akkumulátor optimális teljesítményt nyújtson és hosszabb élettartamú legyen. [3] Valójában a BMS feladatai ennél sokkal szerteágazóbbak (9.1. ábra). Az akkumulátorok kapacitását és öregedését folyamatosan monitorozzák, figyelembe véve a ciklusszámot, az eltelt üzemórát, valamint a kivett össztöltést, amelyet Coulomb-integrációval számítanak ki. A szigetelésvizsgálat során nemcsak az ellenállást, hanem az önkapacitást is mérik, hogy felderítsék az esetleges utólagos átalakításokat vagy hibákat.

A HVIL (High Voltage InterLock) rendszer felügyeli a nagy feszültségű csatlakozók állapotát, és gondoskodik arról, hogy a szétcsúszott vagy széthúzott csatlakozók ne okozzanak áramütést. A nagy feszültségű biztosítékokat is figyelik, különös tekintettel a kivehető áramtalanító dugókra, amelyek egyetlen akkumulátoron belül akár több külön nagy feszültségű áramkört is védhetnek. A PyroFuse (robbanótöltetes biztosíték) vezérlése kritikus akkumulátorhiba vagy ütközés esetén aktiválódik, miközben a rendszer folyamatosan ellenőrzi a pirotöltet állapotát, hasonlóan a légzsákok ellenőrzéséhez.

A BMS felügyeli a nagy feszültségű áramkörök leválasztását is, a fő kontaktorok vezérlésével, amelyek nagy áramú tekercseit speciális vezérléssel hűtik. Az előtöltő ellenállás segítségével a külső nagy feszültségű rendszerek kapacitásainak feltöltését is végzik, ellenőrizve az áramfelfutás időbeli alakulását. Hideg időjárás esetén a rendszer szabályozza az akkumulátor belső vagy külső fűtését, valamint a külső keringtető szivattyúk működését.

A hűtési rendszert váltószelepek, szivattyúk és klímaberendezés vezérlésével tartják az optimális hőmérsékleten, különösen töltés közben. A vízhőmérséklet-szenzorok és a vízbetörést ellenőrző rendszerek folyamatosan figyelik a rendszer állapotát, és önteszteléssel derítik fel az esetleges hibákat. Az akkumulátor pillanatnyi hőmérséklete és öregedési adatai alapján meghatározzák a kivehető teljesítményt és a maximális töltőteljesítményt, ami különösen fontos a villámtöltés során.

A statisztikai adatok gyűjtése szintén lényeges, különösen a nagy feszültségű kontaktorok elhasználódásának nyomon követése miatt, mivel egyes BMS-ek automatikusan letilthatnak bizonyos ciklusszám elérése után. Az önellenőrzési módszerek is gyorsan fejlődnek, ideértve a cellavezetékek szakadás- és zárlatellenőrzését, valamint a BMS-chipek belső meghibásodásainak észlelését. A vészhelyzeti lemerítés új fejlesztésként jelent meg: a cellák teljes lemerítésére kényszeríti az akkumulátort, hogy elkerülje a tűzveszélyt.

Végül a beépített RTC- (Real Time Clock) rendszer időszakosan felébreszti a BMS-t, hogy gyors akkumulátortesztet végezzen, és szükség esetén az autót is felébreszti, hogy az adatokat a kommunikációs modullal (TCU) a központba továbbítsa. Ez a folyamatos monitorozás és vezérlés biztosítja az akkumulátorok és a járművek megbízható működését.



Harvard

(): . : . : /hivatkozas/m1232energ_1601/#m1232energ_1601 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1601/#m1232energ_1601)

APA

(). . . (: /hivatkozas/m1232energ_1601/#m1232energ_1601)

BibTeXEndNoteMendeleyZotero

search

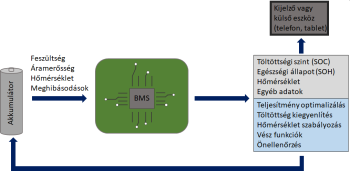

9.1. ábra. Az akkumulátorfelügyeleti rendszerek (BMS) feladatainak sematikus ábrája



Ezek után sejthető, hogy közel sem egyszerű egy akkumulátor felügyelete, diagnosztizálása. Szerencsére nagyon kevés autóban használnak ún. központi BMS-t (pl. az első generációs Nissan Leaf), a legtöbb esetben moduláris rendszer van az autókba építve, amire időnként „master-slave” rendszerként hivatkoznak. Az elektromos járművek akkumulátorrendszerei moduláris felépítésűek, és három fő elemből állnak. Az első a cellakezelő egység (Cell Management Unit, CMU), amely a modulokban található cellákat monitorozó passzív elektronika; a különböző gyártóknál eltérő neveken ismert, mint például Cell Voltage Temperature Node (CVTN), Cell Supervising Circuit (CSC), Module Control Unit (MCU) vagy Voltage-Temperature Submodule (VTSM). A második kulcsfontosságú elem az akkumulátorkezelő modul (Battery Management Unit, BMU), amely a cellakezelő egységeket vezérlő mikroprocesszoros rendszer, és szintén számos elnevezéssel találkozhatunk, mint például Battery Energy Control Module (BECM), Speicher Management Elektronik (SME), Voltage-Temperature Module (VTM), Pack Management Unit (PMU), vagy Battery Management Controller (BMC). A harmadik elem a kontaktormodul, amely az akkumulátorok biztonságos működését biztosítja, azonban erre még nincs univerzálisan elfogadott elnevezés, és különböző neveken ismert, mint például Safety Box (S-Box), Power Relay Assembly (PRA) vagy Battery Junction Box (BJB). A CMU a „slave”, a BMU pedig a „master” szerepét tölti be a rendszerben, kiegészítve a kontaktormodul által.

Természetesen ez is csak durva közelítés, hiszen van olyan e-autó-akkumulátor is, ahol még a szigetelésvizsgálat elektronikája is külön modulba ágyazott, ahogy például az árammérő sönt is önálló, külön egység. De olyan eset is előfordul, ahol az akkumulátorban nem található BMS – ezt ugyanis az autó elektronikájába közvetlenül beépítették (ilyen például a Mitsubishi Outlander PHEV).
