2.2. Az akkumulátorok szabványok szerinti vizsgálatához kapcsolódó fontosabb szabványok és vizsgálatok

Az akkumulátorok szabvány szerinti vizsgálata során alkalmazandó szabványokat több tényező határozza meg, például az akkumulátor fajtája, felhasználási területe vagy a vizsgálni kívánt jellemző (pl. szállítás, teljesítőképesség, biztonságosság). Fontos kiemelni néhány olyan szabványt, amelyek iránymutatást nyújtanak az akkumulátorok szabvány szerinti biztonsági vizsgálatához.

Elsőként az IEC 62133-2-es szabványt mutatnánk be, amely a hordozható lítiumion- (Li-ion) és lítium-polimer (Li-poly) akkumulátorok biztonsági követelményeit és vizsgálati módszereit határozza meg. A tipikus mérések rendszerét a 9.3. ábra mutatja be [10].



Harvard

(): . : . : /hivatkozas/m1232energ_1644/#m1232energ_1644 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1644/#m1232energ_1644)

APA

(). . . (: /hivatkozas/m1232energ_1644/#m1232energ_1644)

BibTeXEndNoteMendeleyZotero

search

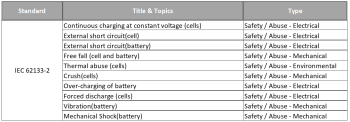

9.3. ábra. Az IEC 62133-2 szabvány vizsgálatai



A következő az IEC 62660-1, amely az elektromos járművek akkumulátorainak teljesítménymérésére irányuló szabvány, ideértve az elektromos járművek (EV) és a plug-in hibrid elektromos járművek (PHEV) esetét is. Ez a szabvány az elektromos járművek akkumulátoraival kapcsolatos teljesítménymérést és értékelést részletezi (9.4. ábra) [11].



Harvard

(): . : . : /hivatkozas/m1232energ_1647/#m1232energ_1647 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1647/#m1232energ_1647)

APA

(). . . (: /hivatkozas/m1232energ_1647/#m1232energ_1647)

BibTeXEndNoteMendeleyZotero

search

9.4. ábra. Az IEC 62660-1 szabvány vizsgálatai



Nem csak az akkumulátorok vizsgálatait vagy a biztonsági követelményeit lehet szabványosítani. A UN 38.3, az Egyesült Nemzetek Szervezete (United Nations Organization) által kibocsátott szabvány az akkumulátorok és elemek szállítására vonatkozó teszteket és követelményeket írja elő a biztonságos szállítás érdekében. Ezen szabványok alkalmazása biztosítja, hogy az akkumulátorok minőségét és biztonságát az előírt normáknak megfelelően értékelik és dokumentálják. A szabvány szerinti biztonsági vizsgálatoknak köszönhetően az Európai Unióban minden piacra kerülő akkumulátor magas szintű biztonságot és teljesítményt nyújt, ami kulcsfontosságú a modern, fenntartható energiatárolási rendszerek előmozdítása szempontjából. A tipikus mérések rendszerét az 9.5. ábra mutatja be [12].



Harvard

(): . : . : /hivatkozas/m1232energ_1650/#m1232energ_1650 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1650/#m1232energ_1650)

APA

(). . . (: /hivatkozas/m1232energ_1650/#m1232energ_1650)

BibTeXEndNoteMendeleyZotero

search

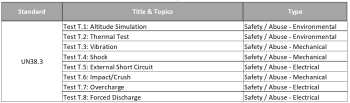

9.5. ábra. A UN28.3 szabvány tipikus vizsgálatai



Az ISO 17025 szabvány pedig nem közvetlenül az akkumulátorokra vonatkozik; az a célja, hogy részletesen leírja az akkreditált laboratóriumokkal szemben támasztott követelményeket és azokat a folyamatokat, amelyeknek meg kell felelniük a megbízható és pontos mérések eléréséhez. A szabványt az ISO (International Organization for Standardization) és az IEC (International Electrotechnical Commission) közösen fejlesztették ki, és folyamatosan frissítik, hogy lépést tartsanak a technológiai és minőségirányítási változásokkal. Egy labort akkor neveznek akkreditált labornak, ha az adott ország illetékes akkreditáló szervezete tanúsítja, hogy a megjelölt vizsgálati szabványokban szereplő mérések elvégzésére alkalmas, és a minőségirányítási rendszere megfelel az ISO 17025 követelményeinek.

Az akkumulátorok vizsgálatára vonatkozó szabványok többféle vizsgálatot tartalmaznak, hogy biztosítsák a termékek biztonságát, teljesítőképességét és megfelelőségét a különböző alkalmazási területeken. A szükséges akkumulátorvizsgálatok fajtái és módszerei szabványonként eltérőek lehetnek, a vizsgálatokat alapvetően a következő kategóriákba lehet szétválogatni. Ciklus- és kapacitás-ellenőrzés, amely során az akkumulátorokat ismételt feltöltések és kisütések során tesztelik, hogy meghatározzák azok ciklusélettartamát és energiatárolási képességét. A töltési és kisütési vizsgálatok során az akkumulátorokat különböző karakterisztikákkal tesztelik, hogy kiderüljön, hogyan viselkednek normál és rendellenes használat során, beleértve a túltöltési és túlmerítési teszteket is, amelyek a biztonsági kockázatok felmérését szolgálják. Az akkumulátorok működési hőmérsékleti tartományát is vizsgálják, hogy biztosítsák a hatékony és biztonságos működést különböző hőmérsékleti körülmények között. Emellett az akkumulátorok rövidzárlatvédelmi képességét is tesztelik, hogy meggyőződjenek arról, milyen biztonsági intézkedések vannak beépítve a rövidzárlatok elkerülésére vagy kezelésére. Végül az akkumulátorokat környezeti és mechanikai teszteknek vetik alá, mint például rázás-, ütés-, ejtés-, összenyomás- és tűzállósági vizsgálatok, hogy felmérjék azok tartósságát és ellenálló képességét a környezeti hatásokkal és a fizikai behatásokkal szemben [13].
