2.4. Akkumulátorok anyagtudományi vizsgálatai

Az akkumulátorok funkcionális diagnosztikája mellett komplex analitikai, elektrokémiai, fizikai és anyagtudományi vizsgálati laboratóriumi rendszer lehet segítségünkre a funkcionalitás, öregedés, biztonság, környezetre gyakorolt hatások és vizsgálatok teljes lefedésének érdekében. Ebben a fejezetben a vizsgálati módszerek rövid összefoglalását célozzuk meg a teljesség igénye nélkül.

Az akkumulátorok főbb alapanyagai (lítium, nikkel, kobalt, grafit, réz, az elektrolitban előforduló LiPF6, valamint LiBF4, oldószerek, savak és különböző reagensek stb.) a teljes akkumulátor-értékláncot végigkísérik a nyersanyag-bányászattól egészen az akkumulátor újrahasznosításának folyamatáig, mely technológia lépései és környezeti hatásai számos analitikai (szabvány szerinti) vizsgálatot igényelnek. Az egyes anyagok mennyiségi és minőségi meghatározására használható analitikai módszerek a következők.

Az induktív csatolású plazma atomemissziós spektrometria (ICP-AES) vagy induktív csatolású plazma tömegspektrometria (ICP-MS) és atomabszorpciós spektrometria (AAS) nyomelemek (főként fémek) alapanyagokból, akár környezeti mintákból való meghatározására szolgál [15], [16]. Folyadék- és gázkromatográfiás (HPLC és GC) módszerekkel oldószerek, azok maradékainak meghatározása, elektrolitok illékony összetevőinek vizsgálata, adalékanyagok meghatározása, akár a szennyvizek szervesanyag-tartalmának meghatározása lehetséges [17], [18]. Fourier-transzformációs infravörös spektrofotométerrel (FTIR) az alapanyagok minőség-ellenőrzése történhet. A teljes szerves széntartalom (TOC) meghatározására mellett használható például az ionkromatográfia (IC) elektrolitok összetételének meghatározására [19], [20]. A fizikai vizsgálatok közé tartoznak a teljes akkumulátorok, modulok, cellák, illetve az azokat felépítő szilárd anyagok fizikai tulajdonságait, valamint a külső behatásokra adott válaszokat feltérképező mérések. A különböző hajlító-, szakító-, ütő-, ütveszakító-, nyomószilárdsági tesztek mellett fontos lehet a cellák vagy akár a cellákban található szeparátorfóliák szúrásvizsgálata ejtődárdás ütőmű segítségével [21]. Fontos a hőmérséklet-változások hatására a létrejövő zsugorodások és egyéb hatások, valamint a vízgőz- és levegőáteresztő képesség vizsgálata. A rázkódásokra adott válaszok vizsgálatára a rázógéprendszerek szolgálnak. Vizsgálni kell még az akkumulátorok szivárgását héliumos szivárgásmérővel, emellett a sóköd- és az UV-fény-kamrában történő átalakulások is fontos információkat adnak [22].

A modern anyagtudományi módszerek közé tartozik a pásztázó elektronmikroszkópia (SEM), a transzmissziós elektronmikroszkópia (TEM) és az ezen rendszerekhez csatolt energiadiszperzív spektroszkópia (EDS), melyek teljes képet adhatnak egyes alkatrészek vizsgálata vagy akár az utólagos (posztmortem) cellavizsgálatok során [23]. A kristályszerkezet- és elemeloszlás-meghatározására szolgáló röntgendiffraktometria. (XRD) [24] és röntgenfluoreszencia- (XRF) mérések mellett nagy szerepe van a komputertomográfiás (CT) méréseknek, melyek segítségével lehetőség van a cellák feltárása nélkül a belső szerkezeti változások vizsgálatára (9.8. ábra) [23].



Harvard

(): . : . : /hivatkozas/m1232energ_1677/#m1232energ_1677 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1677/#m1232energ_1677)

APA

(). . . (: /hivatkozas/m1232energ_1677/#m1232energ_1677)

BibTeXEndNoteMendeleyZotero

search

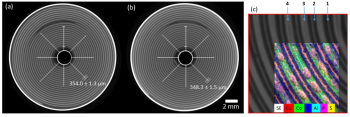

9.8. ábra. Egy Panasonic 18650 cellában a rétegek közötti távolságok hő hatására bekövetkező változásának követése komputertomográfiás módszerrel (a, b). Egy hősokkolt, feltárt Panasonic 18650 cella pásztázó elektronmikroszkópos képe a hozzá tartozó energiadiszperzív spektroszkópiás elemtérképpel mutatja a fémek eloszlását (c) [23]
