3.3. Akkumulátormodulok vizsgálata

A piacon kevés akkumulátormodulok vizsgálatára alkalmas eszköz kapható. Míg a drónok 2–6 cellás akkumulátorainak vizsgálatára irányuló balanszeres diagnosztikai töltőberendezések száma igen magas, addig a 8-nál több cellát tartalmazó rendszerek vizsgálata nehézkesebb.

Az egyik elterjedt, 8 cellát vizsgáló, balanszeres és visszatáplálásra is alkalmas készülék az ún. „A8” jelzésű műszer. Ez a készülék <1350 W teljesítmény és <45 A áramerősség mellett képes tölteni és kisütni is akár. A kisütés során egy 12–24 V akkumulátorba tölti át az energiát.

Jóval ismertebb német területen a Deutronic cég DBL1200HV típusú akkumulátortesztere (9.9. ábra), amely egyszerre 16 db cella vizsgálatára, balanszolására képes, maximum 20 A áramerősség használata mellett.



Harvard

(): . : . : /hivatkozas/m1232energ_1693/#m1232energ_1693 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1693/#m1232energ_1693)

APA

(). . . (: /hivatkozas/m1232energ_1693/#m1232energ_1693)

BibTeXEndNoteMendeleyZotero

search

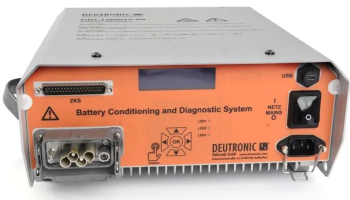

9.9. ábra. Deutronic DBL1200HV típusú akkumulátortesztelő berendezés



Vegyünk példának egy 50 Ah-s akkumulátormodult, amit fel kell tölteni 100%, majd lemeríteni 0% kapacitásra, majd ismét visszatölteni akár csak 50% kapacitásig. Ekkor ez a folyamat egy 25 A leadására képes eszközzel nem 2+2+1 = 5 órát vesz igénybe – ahogy az egyszerű matematikai számolásokkal becsüljük –, hanem minimum 10–15 óra szükséges a tesztre. Ennek legfőbb oka a folyamatos balanszolás, ami a cellák közötti kiegyenlítődést tartja elsődlegesnek.

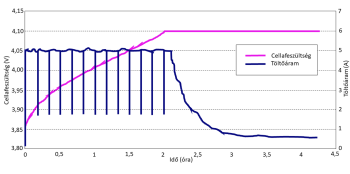

Egy Volvo V60 PHEV akkumulátor első feltöltése látható a 9.10. ábrán. A vastag fekete vonal a töltőáram időbeli alakulását mutatja (a függőleges csíkok az akkumulátor belsőellenállás-méréseinek pontjai). Látható, hogy bár két óra alatt megtörtént a cellafeszültségek megfelelő szintre kerülése, a balanszolás még újabb két órát vett igénybe.



Harvard

(): . : . : /hivatkozas/m1232energ_1697/#m1232energ_1697 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1697/#m1232energ_1697)

APA

(). . . (: /hivatkozas/m1232energ_1697/#m1232energ_1697)

BibTeXEndNoteMendeleyZotero

search

9.10. ábra. Volvo V60 PHEV akkumulátor első feltöltése
