3.4. Néhány praktika

Amikor jó állapotú e-autó-akkumulátorokat szeretnénk tesztelni, könnyű dolgunk van: a névleges kapacitásának harmadával-negyedével feltöltjük az adott akkumulátort, majd erre szolgáló műszerrel kisütjük, és közben monitorozzuk azt. De ha rossz akkumulátorokat akarunk kimérni, számtalan hibára fel kell készülnünk.

Sok akkumulátorban nem egy, hanem 2–4 cella is párhuzamosan kötött a megfelelő kapacitás elérésének érdekében. Ha egy cella szakadt, mert a belső biztosíték egy cellazárlat miatt leválasztotta a hibás cellát az akkumulátorról, akkor az adott modul egyik cellája akár a teljes névleges kapacitásának a felét is elveszítheti. Tehát nem tölthetjük 0,25–0,33 C ráta kapacitásnak megfelelő áramerősséggel, mert az elveszett kapacitással számolva az már 0,5–0,66 C kapacitásérték is lehet, azaz megfelelő hűtés nélkül túlmelegedhet az adott cella.

Ha az akkumulátor korábban mélymerült állapotban volt, akkor a kapacitásának egy része elveszhetett. Ebben az esetben akár az is megtörténhet, hogy már a névleges áramerősség használatának tizedétől is olyan felmelegedés követheti a töltést, amitől a cella kigyulladhat.

Ezzel ellentétben olyan is előfordul, hogy az egyik cella (9.11. ábra; fekete színnel jelölve) látszólag rossz az alacsony cellafeszültség miatt. Viszont egy lassú, kis kapacitásértékekkel történő balanszoló töltéssel mégis fel lehetett éleszteni, és a későbbi kapacitásmérés nem mutatott rajta problémát. Ennek az a magyarázata, hogy nemcsak akkumulátorokra, cellákra jellemző hiba létezik, hanem CMU-hiba is előfordulhat, így az adott cellát maga a CMU kényszerítette a mélymerített állapotba, mert az egyik balanszoló áramköre zárlatos lett. A balanszoló töltés és a CMU-modul cseréje után a modul hibátlanul működött.



Harvard

(): . : . : /hivatkozas/m1232energ_1704/#m1232energ_1704 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1704/#m1232energ_1704)

APA

(). . . (: /hivatkozas/m1232energ_1704/#m1232energ_1704)

BibTeXEndNoteMendeleyZotero

search

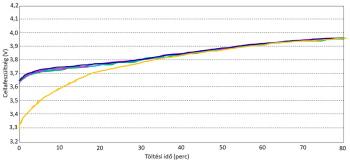

9.11. ábra. CMU-hiba miatt túlmerült cella feltöltése



Nemcsak kapacitással kapcsolatos probléma jellemezheti a cellák körüli gondokat, hanem a belső átvezetések miatt akár rendellenes túlmelegedés is előfordulhat. A 9.12. ábra annak alapján készült, ahogyan egy akkumulátorcsomag hőmérséklet-érzékelői mutatják a cellák hőmérsékletét a töltési idő függvényében. Jól látható az egyik cella rendellenes melegedése, melynek hatása volt a szomszédos cellák hőmérsékletére is.



Harvard

(): . : . : /hivatkozas/m1232energ_1707/#m1232energ_1707 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1707/#m1232energ_1707)

APA

(). . . (: /hivatkozas/m1232energ_1707/#m1232energ_1707)

BibTeXEndNoteMendeleyZotero

search

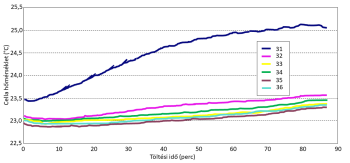

9.12. ábra. Egy BMS-rendszerből kinyert cellahőmérséklet-adatok



Nagyon sokféle BMS-meghibásodás fordul elő, ezért fontos a BMS-rendszerek öntesztje. Ritka, de annál furfangosabb hiba a következő: egy jó akkumulátor teljesen véletlenszerű hibákat jelzett, de semmilyen mérés nem mutatott ki hibát. Azt tapasztalták, hogy 500 mérést vizsgálva az egyik BMS-modulban meglepő módon szórtak a cellafeszültségek. Mint kiderült, a referenciafeszültség hibájából fakadóan a rendszer időnként a valóságosnál alacsonyabb feszültséget mért (9.13. ábra).



Harvard

(): . : . : /hivatkozas/m1232energ_1710/#m1232energ_1710 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1710/#m1232energ_1710)

APA

(). . . (: /hivatkozas/m1232energ_1710/#m1232energ_1710)

BibTeXEndNoteMendeleyZotero

search

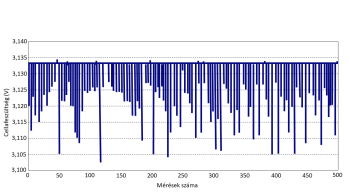

9.13. ábra. Referenciafeszültség-hibából származó szórás a cellafeszültség-értékekben
