3.1. A nyersanyag előkészítése a hidrometallurgiai feldolgozásra

A LIB-hulladék jelentőségének a növekedése kapcsán kialakultak és fejlődnek a speciális feldolgozó eljárások, amelyek az értékes fémeket nedves közegű – hidrometallurgiai – módszerekkel nyerik ki. A dúsított maradvány hidrometallurgiai feldolgozásra megfelelő állapotának eléréséhez több fizikai, mechanikai előkészítő lépésre van szükség. Első lépésben a hordozó és a szerkezeti anyagok – kisebb értékű melléktermékként történő – elkülönítésére kerül sor mechanikai bontással, valamint aprító és osztályozó műveletekkel. A LiB-cellák felnyitásával járó hő- és gázfejlesztő reakciókból adódó veszélyeket inert atmoszférával, valamint az elektromos töltést lemerítő technikákkal kell elkerülni. Utóbbit nedves vagy gázközegű, illetve elektrotechnikai-elektronikus módszerekkel lehet megvalósítani. Továbbá nagy hangsúlyt kell fektetni a kellemetlen, környezetre és emberekre veszélyes szerves alkotók eltávolítására [10]. A nedves közeg sóoldatokat jelent, míg a száraz módszer védőgázokkal hígított nyugvó vagy áramoltatott atmoszférát, illetve vákuumot alkalmazhat a darabolásnál. Az elektromos autókból származó teljes akkumulátoregységek („pakk”-ok, csomagok) fedelének az eltávolítása után megfelelő elektronikus-elektromos rendszerekkel lehet teljesen lemeríteni a megmaradt töltést; ehhez kapcsolódik ennek az elektromos energiának a másodlagos hasznosítása fogyasztók megtáplálásával.

Az elektródanyagok is tartalmaznak szerves elektrolitot, amiben a LiPF6 vezetősó van oldva, és jelen van a szintén fluoridos PVDF kötőanyag is. Az aktív anyagot a fóliahordozótól el kell választani, a szerves alkotókat el kell távolítani. Mindezt termomechanikus, illetve oldószeres módszerekkel érik el. További őrlés-szitálás többlépcsős műveletei után végül megkapható a finomszemcsés (10–50 μm) frakcióként elválasztott „black mass”, ami alapvetően az aktív katódanyagot és az anódgrafitot tartalmazza. Ez a legértékesebb nyersanyagrész, amit esetleg a kollektorfóliák és a szerves alkotók – összesen kevesebb mint 1–3% – maradványai szennyezhetnek.

A legfeljebb 600 oC-ot elérő többlépcsős hevítés során a maradék szerves alkotók (elektroli, PE-PP szeparátor, és a PVDF kötőanyag) roncsolódnak. Káros jelenség lehet azonban a HF-gáz keletkezése a fluoridos sóból és a kötőanyagból. A szükséges gáztisztításból mérgező por származik, ami nehezen helyezhető el, a hasznosítása nem megoldott. Ezért előnyösebb lehet a mérsékeltebb (~150 oC) hőmérsékleten végzett „kiszárítás” egy előzetes termikus kezelőlépésben, ami az elektrolitból származó szerves alkotók elpárologtatását célozza. A gőzök gyors hűtésével egy szerves folyadékot lehet még kondenzálni, illetve beiktatható egy kis hőmérsékletű vákuumdesztilláció, amivel – noha részben átalakulva – zömében vissza is nyerhető a szerves elektrolit alapanyag. Ezt követheti egy emelt hőmérsékletű roncsolás. A termikusan kezelt anyag mechanikai kezelésekor a kollektorfólia-darabok (Al és Cu) finom osztású (~0,1 mm) vibrátoros szitával elválaszthatók a finom porrá őrölt aktív katód- és anódanyagokból álló black mass-frakciótól. Ez a finomszemcsés por alkalmas állapotban van a hidrometallurgiai feldolgozásra. Egy viszonylag tiszta black mass-frakciót eredményező egyszerű laboratóriumi előkészítő műveletsort mutatnak a 10.7. ábra képei.



Harvard

(): . : . : /hivatkozas/m1232energ_1786/#m1232energ_1786 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1786/#m1232energ_1786)

APA

(). . . (: /hivatkozas/m1232energ_1786/#m1232energ_1786)

BibTeXEndNoteMendeleyZotero

search

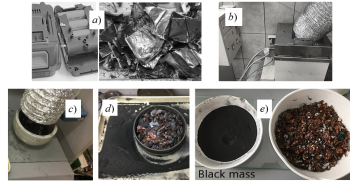

10.7. ábra. A LIB nyersanyag fizikai előkészítése: a – bontás, b – hevítés, c – őrlés, d – szitálás, e – a finom frakció (black mass) és az elkülönített fóliafoszlányok (Al + Cu együtt)



Alternatívaként a még töltést is hordozó LIB-hulladék víz alatt shredderezhető. Így elkerülhető a termikus eljárásoknál hátrányos emisszió, de a képződő szennyvíz kezelése okozhat nehézséget, valamint a kapott black mass tisztasága is megkérdőjelezhető. Továbbá az esetleges túltöltéssel képződött fémes Li és a még töltéssel rendelkező anódban „interkalált” Li+-ionok, valamint a fluortartalmú vezetősó reakcióiból H2-, illetve HF-gáz keletkezik ilyen kezelés esetén:

search	(2)
search	(3)
search	(4)



A hidrogén-fluorid veszélyes vegyület, de Ca-hidroxid bekeverésével semlegesíthető, ami CaF2-csapadék keletkezésével jár. Az így kapott anyag szárítása is gáztisztítást igényel.

A szerves elektrolit kioldására – noha még nem ismert a nagyüzemi megvalósítás – alkalmazható folyékony, illetve szuperkritikus CO2 oldószer is, megfelelően nagy nyomáson. A LiPF6 vezetősó-alkotó is oldható így, de ennek érdekében egyéb oldószer (dietil-karbonát és propilén-karbonát) adalékot is kell használni [11].

A Duesenfeld-eljárás eljárás [12] a LIB-hulladékot inert atmoszférában shredderezi, amivel a tűz- és a robbanásveszély elkerülhető. Vákuumos vagy védőgázos szárítás nyomán a szerves elektrolit kondenzáltatva, akár visszajáratásra alkalmas tisztasággal ki is nyerhető, valamint elkerülhető a káros emisszió. Az értékes fémeket tartalmazó aktív katódanyagot az Al kollektorfóliáról a PVDF-kötőanyag termikus roncsolásával, illetve szerves (N-metil-pirrolidon – NMP) vegyszeres oldásával szabadíthatják fel. Az anódgrafit eltávolítása a Cu-fóliáról könnyebb, mechanikus behatásokkal is jó hatásfokú. A finomszemcsés black mass elkülöníthető az Al- és Cu-kollektor-, illetve a szeparátorfólia-foszlányoktól.

A fent bemutatott laboratóriumi előkészítő módszer is képes a további feldolgozásra alkalmas tisztaságú black mass előállítására. Ezt szemlélteti a 10.8. ábra az LCO típusú Li-ion-akkumulátorból kinyert black mass röntgendiffrakciós (XRD) spektrumával.



Harvard

(): . : . : /hivatkozas/m1232energ_1794/#m1232energ_1794 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1794/#m1232energ_1794)

APA

(). . . (: /hivatkozas/m1232energ_1794/#m1232energ_1794)

BibTeXEndNoteMendeleyZotero

search

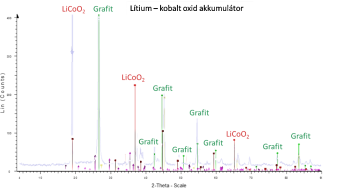

10.8. ábra. Az LCO típusú akkumulátorból készített black mass XRD-spektruma



A sikeres fizikai előkészítés után a kollektorfóliákból Cu és Al nem maradt vissza (XRD-módszerrel kimutathatóan) a black mass frakciójában. Azonban a grafit szinte teljes része idekerül az őrlés és a finom szitálás után. Ez nem zavaró, hiszen savval nem oldható, sőt ezt a savas kezelés megtisztítja, ezáltal újra hasznosítható melléktermékké alakítja. A LIB-hulladékból jó minőségű, tiszta black masst előállító, (a finomszemcsés porban a szerves vegyületek, a fluor és a réz koncentrációit kb. 1–2% alá csökkenteni képes) összetett előkészítési folyamatot a 10.9. ábra vázolja.



Harvard

(): . : . : /hivatkozas/m1232energ_1797/#m1232energ_1797 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1797/#m1232energ_1797)

APA

(). . . (: /hivatkozas/m1232energ_1797/#m1232energ_1797)

BibTeXEndNoteMendeleyZotero

search

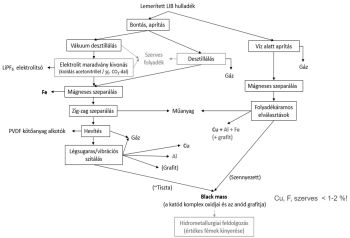

10.9. ábra. A black mass-port előállító fizikai előkészítő eljárások lehetséges lépései



A feldolgozásra alkalmas jellemző black mass típusok fémtartalmára a 10.3. táblázat ad példát.



10.3. táblázat. Különböző típusú akkumulátorokból kapott black mass átlagos fémtartalma [13]

Elem	Koncentráció, %
	LCO	LFP	NMC111
Co	31,17	<0,01	9,15
Ni	0,13	<0,01	8,25
Mn	0,09	0,02	6,58
Fe	0,75	14,12	1,12
Li	3,27	2,57	4,01
Al	1,02	0,21	1,24
Cu	0,98	1,04	0,54



A black mass értékét alapvetően a Ni-, a Co-, valamint a Li-tartalom határozza meg. Az utóbbi kicsi és mozgékony ionokat képező alkálifém, amely egyelőre nélkülözhetetlen az akkumulátortechnikában. Mivel a még viszonylag bőséges primer Li-források csak korlátozott helyeken érhetőek el, a kinyerése is egyre inkább valós cél. A tisztaságot az áramkollektor-fóliákból esetleg visszamaradó Al és Cu fémrészecskék, valamint a szerveskarbonát-alapú elektrolit, annak a veszélyes LiPF6 vezető só összetevője, illetve a PVDF kötőanyag ronthatja. Utóbbiakhoz kötődik a black mass veszélyes fluortartalma. Mindez kifejezetten károsan befolyásolja a hidrometallurgiai feldolgozás hatékonyságát, így a black mass értékesíthetőségét is.

Tartalomjegyzék

• Energiatárolási és akkumulátoripari alapismeretek
• Impresszum
• Előszó
• chevron_rightAkkumulátoros tárolók a villamosenergia-piacon
  • Bevezetés
  • 1. A villamosenergia-piac működése dióhéjban
  • 2. A tárolók üzleti modelljeit megalapozó változások a villamosenergia-rendszerben
  • chevron_right3. A tárolók használati esetei a villamosenergia-piacon
    • chevron_right3.1. Árarbitrázs a nagykereskedelmi piacon
      • 3.1.1. A másnapi piac működése
      • 3.1.2. Az intraday piaci kereskedés
      • 3.1.3. A HUPX intraday piac működése
    • 3.2. Megújuló-erőművek menetrendtartásának támogatása
    • chevron_right3.3. Kiegyenlítő szabályozási piaci lehetőségek
      • 3.3.1. A kiegyenlítő szabályozási piacok működése
    • 3.4. Elosztói rugalmassági piaci lehetőségek
    • 3.5. Mérőóra mögötti alkalmazások
  • 4. Irodalom
• chevron_rightA villamosenergia-rendszer kihívásai az időjárásfüggő megújuló energiaforrások vonatkozásában
  • chevron_right1. Bevezetés
    • 1.1. A hálózati kiegyenlítés kihívásai
    • 1.2. A fotovillamos teljesítmény előrejelzésének fontossága a villamosenergia-hálózatok szempontjából
    • 1.3. Energiatároló rendszerek: jelentőségük és potenciális szerepük az Európai Unióban
    • 1.4. Hálózatkiegyenlítési szempontok, az akkumulátoros energiatároló rendszerek piaci alkalmazásai, a PV-energia integrációjának megoldásai és sikeressége
  • 2. Irodalom
• chevron_rightTelepített akkumulátorok – a hálózati elektrokémiai energiatárolás alapjai
  • chevron_right1. Bevezetés
    • 1.1. Célok
    • 1.2. Az energiatárolás alapjai – röviden
  • chevron_right2. Energiatárolás: mit, miért, hogyan?
    • 2.1. Mit is csinálunk?
    • 2.2. Miért csináljuk?
    • 2.3. Hogyan csináljuk?
  • chevron_right3. Az energiatárolás fajtái
    • chevron_right3.1. Közvetlen villamosenergia-tárolók
      • 3.1.1. Szuperkondenzátorok
      • 3.1.2. Szupravezető gyűrű
    • 3.2. Elektrokémiai energiatárolók
    • 3.3. Kémiai energiatárolók
    • chevron_right3.4. Mechanikai energiatárolók
      • 3.4.1. Helyzeti energiás tárolók
      • 3.4.2. Mozgási energiás tárolók
    • 3.5. Hőtárolók
  • 4. Pszeudoakkumulátorok
  • 5. A telepített akkumulátorok előnyei
  • chevron_right6. Hálózati tárolás
    • 6.1. Alapok
    • 6.2. Létező és tervezett hazai hálózati tárolók
  • chevron_right7. Esettanulmányok
    • 7.1. Kisváros, 1 órás áramszünet – Li-ion-akkumulátoros megoldás
    • 7.2. Kisváros, három és fél napos áramszünet – Li-ion-akkumulátoros megoldás
    • 7.3. Kisváros, három és fél napos áramszünet – P2M pszeudoakkumulátoros megoldás
    • 7.4. Kisváros, három hónapos „vulkán+zombik” szenárió – P2M pszeudoakkumulátoros megoldás
    • chevron_right7.5. A TERNA-projekt
      • 7.5.1. A TERNA-koncepció
      • 7.5.2. Megvalósult TERNA-projektek
  • 8. Összefoglalás
  • 9. Irodalom
• chevron_rightElektromobilitási rendszer és szolgáltatások, töltő-infrastruktúra
  • 1. Bevezetés
  • 2. Technológiai áttekintés – járművek csoportosítása
  • 3. Az elektromobilitási rendszer modellje
  • 4. Töltő-infrastruktúra
  • 5. Töltésütemezés
  • 6. A városi közforgalmú autóbuszhálózat elektrifikációja
  • 7. Irodalom
• chevron_rightAlternatív járműhajtások
  • 1. Bevezetés
  • 2. A belső égésű motorok jövője
  • chevron_right3. Hibrid hajtásláncok
    • 3.1. Általános tulajdonságok
    • 3.2. Hibrid működésmódok [6]
    • 3.3. Hibrid hajtásrendszerek topológiái [6]
  • chevron_right4. Akkumulátoros elektromos járművek
    • 4.1. Általános tulajdonságok [7]
    • 4.2. Villamos gépek
    • 4.3. Hajtóművek
  • 5. Tüzelőanyag-cellás járművek
  • 6. Irodalom
• chevron_rightAz átmeneti energiatárolásra használható elektrokémiai rendszerek leírásának termodinamikai és elektrokémiai aspektusai
  • chevron_right1. Átmeneti energiatárolás elektrokémiai rendszerekben ‒ termodinamikai és elektrokémiai alapok
    • 1.1. Bevezetés
    • 1.2. Az elektrokémiai energiatárolási technológiák
    • 1.3. Kémiai és elektrokémiai háttér
    • 1.4. Az elektrokémiai cella
    • chevron_right1.5. Az elektrokémiai cella reprezentációja
      • 1.5.1. A celladiagram
      • 1.5.2. A cellareakció és a cellareakció konvencionális egyenlete
    • chevron_right1.6. Az elektrokémiai cella termodinamikai jellemzése
      • 1.6.1. Termodinamikai paraméterek
      • 1.6.2. A reakció szabadentalpia-változása és a cellareakció potenciálja
    • chevron_right1.7. Az elektrokémiai cellával és az elektródokkal kapcsolatos egyéb fogalmak
      • 1.7.1. Elektrolit
      • 1.7.2. Elektrokémiai kettős réteg
      • 1.7.3. Elektródfolyamat, elektródreakció
      • 1.7.4. Az elektródon átfolyó áram iránya, anód, katód, csereáram
    • chevron_right1.8. Az elektródok osztályozása
      • 1.8.1. Az elektródok osztályozása a bennük lejátszódó elektródreakciók száma szerint
      • chevron_right1.8.2. Egyszerű elektródok
        • 1.8.2.1. Elsőfajú elektródok
        • 1.8.2.2. Másodfajú elektródok
        • 1.8.2.3. Harmadfajú elektródok
        • 1.8.2.4. Redoxielektródok
        • 1.8.2.5. Kompozit (módosított) elektródok
      • chevron_right1.8.3. Az elektródok egyéb csoportosítási lehetőségei
        • 1.8.3.1. Anód, katód (osztályozás az elektródon átfolyó áram előjele szerint)
        • 1.8.3.2. Az elektródok osztályozása/elnevezése a három- vagy többelektródos elektrolizálócellában betöltött szerepük alapján
    • chevron_right1.9. Az elektrokémiai cellát jellemző fizikai kémiai mennyiségekről
      • 1.9.1. Termodinamikai mennyiségek és diffúziós potenciál (Δφdiff )
      • 1.9.2. Az elektrokémiai cella elektromos potenciálkülönbsége (E )
      • 1.9.3. Elektromotoros erő (EMF )
      • 1.9.4. Elektródpotenciál (E vagy ε ), egyensúlyi potenciál (Ee vagy εe )
    • chevron_right1.10. A heterogén elektrokémiai rendszereket (elektrokémiai cella, elektród) jellemző elektrokémiai-termodinamikai mennyiségek
      • 1.10.1. Az elektródreakció potenciálja (Er vagy εr )
      • 1.10.2. Az elektródreakció potenciálja és a Nernst-féle egyenlet
    • chevron_right1.11. Elektrokémiai egyensúlyi diagramok
      • 1.11.1. A víz elektrokémiai egyensúlyi diagramja
      • 1.11.2. Információk az ólomakkumulátor jellemzéséhez az ólom egyensúlyi diagramja (Pourbaix-diagramja) alapján
    • 1.12. Az elektromotoros erő (EMF) hőmérsékletfüggése alapján meghatározható termodinamikai mennyiségek
    • 1.13. A cellareakció potenciálja és a reakció egyensúlyi állandója
    • chevron_right1.14. Az (elektro)kémiai áramforrások osztályozása a gyakorlatban
      • chevron_right1.14.1. Primer elemek (galvánelemek)
        • 1.14.1.1. Az elektrokémiai reaktor elektromos potenciálkülönbsége működés közben
      • chevron_right1.14.2. Szekunder elemek (akkumulátorok)
        • 1.14.2.1. A szekunder elemeket (akkumulátorokat) jellemző specifikus adatok
      • 1.14.3. Tüzelőanyag-cellák
      • 1.14.4. A Ragone-diagram
  • 2. Irodalom
• chevron_rightBevezetés a Li-ion-akkumulátorok technológiájába
  • chevron_right1. A Li-ion-akkumulátorok működési elve és komponensei
    • 1.1. Az elektrokémiai energiatárolás történeti áttekintése
    • 1.2. A lítiumelemek és a Li-ion-akkumulátorok történeti áttekintése
    • 1.3. A Li-ion-akkumulátorok működési elve
    • chevron_right1.4. Az újratölthető Li-ion-akkumulátorok szerkezete és anyagai
      • 1.4.1. A pozitív elektród (katód) anyagai
      • 1.4.2. A negatív elektród (anód) anyagai
      • chevron_right1.4.3. Elektrokémiai szempontból inaktív cellakomponensek
        • 1.4.3.1. Elektród-adalékanyagok
        • 1.4.3.2. A szerves elektrolit és komponensei
        • 1.4.3.3. A szeparátorfólia
        • 1.4.3.4. Az áramgyűjtő fóliák
        • 1.4.3.5. Burkolat (tasakos, kemény tok (acél, ABS))
        • 1.4.3.6. Akkumulátorcellán belüli biztonsági komponensek
    • chevron_right1.5. A hagyományos Li-ion-akkumulátorok öregedési folyamatai
      • 1.5.1. Az elektrolit öregedési mechanizmusa
      • 1.5.2. A negatív elektródanyagok öregedési mechanizmusai
      • 1.5.3. A pozitív elektródok öregedési mechanizmusai
  • chevron_right2. A Li-ion-akkumulátorok fejlesztési irányai
    • chevron_right2.1. Fontosabb új generációs Li-ion technológiák
      • 2.1.1. Szilárdtest-Li-ion-akkumulátorok
      • 2.1.2. A lítium–kén (Li–S, LSB) akkumulátor
      • 2.1.3. A nátriumion-akkumulátor
      • 2.1.4. A magnéziumion-akkumulátor
      • 2.1.5. A lítium–levegő akkumulátor (Li–O2)
  • chevron_right3. Li-ion-akkumulátorcellák, modulok és akkumulátorcsomagok gyártása
    • chevron_right3.1. Az akkumulátorcellák gyártási folyamata
      • 3.1.1. A Li-ion-akkumulátorcellák gyártási folyamata
    • 3.2. A Li-ion-akkumulátormodul és -csomag összeszerelése
  • 4. Irodalom
• chevron_rightLi-ion-akkumulátorok biztonságtechnikája és akkumulátortesztelési eljárások
  • 1. Bevezetés
  • chevron_right2. A biztonságtechnika és a diagnosztika fontossága a Li-ion-akkumulátorok használata során
    • 2.1. A Li-ion-akkumulátorok veszélyei: rejtett és direkt kockázatok
    • 2.2. A diagnosztikai eljárások szerepe a megelőzésben és a hibák előrejelzésében
  • chevron_right3. Biztonságtechnikai kihívások és tönkremeneteli mechanizmusok a Li-ion-akkumulátorokban
    • 3.1. Nem energetikus tönkremenetel
    • 3.2. Energetikus tönkremenetel: Termikus megfutás (thermal runaway)
    • chevron_right3.3. Akkumulátorok külső védelme – akkumulátorfelügyeleti rendszer (BMS)
      • 3.3.1. Túláram-védelem
      • 3.3.2. Feszültségvédelem
      • 3.3.3. Hőmérséklet-védelem
      • 3.3.4. Kapacitásfigyelés
  • chevron_right4. Diagnosztikai eljárások és céljaik a Li-ion-biztonságtechnika szolgálatában
    • 4.1. Diagnosztikai tesztek és az alkalmazás célja
    • 4.2. Diagnosztikai vizsgálatok az állapotfelmérésben és a hibák előrejelzésében
    • 4.3. A biztonságtechnikai és diagnosztikai tesztek összefüggései
    • chevron_right4.4. Teszttípusok a diagnosztikában
      • 4.4.1. Elektrokémiai tesztek: kapacitásmérés, belső ellenállás mérése
      • 4.4.2. Klimatikus tesztek: hőkamrák, páratartalom és hőmérséklet-változások hatásának vizsgálata
      • 4.4.3. Abúzustesztek: extrém körülmények (például túlterhelés, rövidzárlat) szimulálása a valós kockázatok modellezéséhez
    • chevron_right4.5 Tesztberendezések és tesztkörnyezetek
      • 4.5.1. A tesztberendezések bemutatása
      • 4.5.2. Nemzetközi és ipari szabványok az akkumulátorok tesztelésére
  • chevron_right5. Összefoglalás
    • 5.1. Az akkumulátor-biztonságtechnika és a diagnosztikai eljárások jelentősége a megelőzés és az állapotfelmérés során
    • 5.2. Innovációk és kutatási irányok a Li-ion-akkumulátorok biztonságtechnikai fejlődésében
    • 5.3. A fejezetben használt rövidítések
  • 6. Irodalom
• chevron_rightAkkumulátorfelügyeleti rendszerek (BMS) és akkumulátordiagnosztika
  • chevron_right1. Akkumulátorfelügyeleti rendszerek (BMS)
    • 1.1. Az akkumulátorfelügyeleti rendszer (BMS) elemei
    • 1.2. Akkumulátormodulok
    • 1.3. A BMS-rendszerek evolúciója
  • chevron_right2. Az akkumulátorrendszerek diagnosztikája
    • 2.1. Új akkumulátorok és egyéb termékekkel kapcsolatos vizsgálati szabványok
    • 2.2. Az akkumulátorok szabványok szerinti vizsgálatához kapcsolódó fontosabb szabványok és vizsgálatok
    • 2.3. Használt akkumulátorok vizsgálata – UL 1974 szabvány szerinti folyamatok
    • 2.4. Akkumulátorok anyagtudományi vizsgálatai
  • chevron_right3. Akkumulátordiagnosztikai esettanulmányok
    • 3.1. Akkumulátorok szétszerelése
    • 3.2. Akkumulátorok gyorstesztjei
    • 3.3. Akkumulátormodulok vizsgálata
    • 3.4. Néhány praktika
  • 4. Irodalom
• chevron_rightLi-ion-akkumulátorok újrahasznosítási technológiái
  • 1. Bevezetés
  • chevron_right2. A Li-ion-akkumulátorok anyagi jellemzői
    • 2.1. Az anyagi visszajáratás lehetősége és igénye
    • 2.2. A működő Li-ion-akkumulátorok fő anyagi alkotói
  • chevron_right3. Az értékes fémek kinyerése
    • 3.1. A nyersanyag előkészítése a hidrometallurgiai feldolgozásra
    • chevron_right3.2. A black mass feldolgozása
      • 3.2.1. Kioldás
      • 3.2.2. Ionelválasztás, fémkinyerés vegyület alakban precipitációval
      • 3.2.3. Ionelválasztás oldószeres extrakcióval
      • 3.2.4. Ionelválasztás komplex ioncserés technikával
    • 3.3. A Li-ion-akkumulátorok teljes feldolgozási módszerei
  • 4. Irodalom

Kiadó: Akadémiai Kiadó

Online megjelenés éve: 2025

ISBN: 978 963 664 126 9

A kötet átfogó, horizontális tematikával vezeti be az olvasót az akkumulátor értéklánc teljes spektrumába: bemutatja a villamosenergia-piac működését, a telepített energiatárolási megoldásokat, az akkumulátorok járműipari alkalmazása terén az alternatív hajtásláncok felépítését és kulcskomponenseit, valamint részletesen tárgyalja a Li-ion akkumulátorok felépítését, működését, gyártástechnológiáját és a legfrissebb fejlesztési irányokat. Áttekintést nyújt továbbá az akkumulátorok biztonságtechnikájáról, diagnosztikai eljárásairól és az újrahasznosítás legfontosabb szempontjairól. Az olvasó átfogó képet kaphat az elektrokémiai energiatárolás technológiai hátteréről, a mobilitási és telepített tárolási megoldások térnyeréséről, az akkumulátoripar hazai és globális fejlődési irányairól, valamint az ezekhez kapcsolódó lehetőségekről, kihívásokról és szabályozási kérdésekről. A kötet az akkumulátorgyártás alaplépéseitől a jármű- és energiarendszer-integrációig, a töltőinfrastruktúrától a biztonságtechnikai, gazdasági és jogi aspektusokig számos kapcsolódó területet is tárgyal. Hasznos olvasmány lehet gépész-, villamos- és vegyipari mérnökök, mechatronikai és gazdasági szakemberek, autóipari és energiaipari szereplők, valamint a közszféra és az oktatás területén dolgozók számára – de mindazoknak is, akik naprakész, rendszerszintű tudást keresnek az energiatárolás és az elektromobilitás dinamikusan fejlődő világában. A kötet elkészítését a Magyar Akkumulátor Szövetség támogatta.

Hivatkozás: https://mersz.hu/kun-energiatarolasi-es-akkumulatoripari-alapismeretek//
