3.2.1. Kioldás

A kioldásra elsősorban a nagy tömegben hozzáférhető közönséges ásványi savak alkalmazása jöhet szóba. A kénsav határozott előnye, hogy olcsó és a szokásos rozsdamentes anyagokból készült, illetve bélelt tartályokban könnyen használható, de a kioldóképessége mérsékelt. Azonban kis mennyiségű H2O2 vagy NaHSO3 hozzáadásával (pl. 2M H2SO4 + 5% H2O2) a kevésbé reakcióképes vegyületek oldása is jelentősen fokozható. Az adalék feladata a nehezen oldható magasabb oxidációs fokozat megfelelő mértékű redukciója: [14]



2LiCoO2 + 3H2SO4 + H2O2 = 2CoSO4 + Li2SO4 + 4H2O + O2

(5)



Ugyanakkor a sósav kiváló oldóképességgel rendelkezik, sőt a Cl–-ionok képesek redukálni a Co3+-(illetve a Ni3+ és Mn4+) ionokat, ami az értékes fémek teljes kioldását segíti elő. Azonban drága – általában üvegszálas műgyantaalapú – saválló anyagokból készült berendezésekre van szükség. [15]



2Co3+ + 2Cl– = 2Co2+ + Cl2(g), ∆ search = –116 kJ/mol; log K = 20,3

(6)



A reakció nagy egyensúlyi állandója jó hatékonyságot jelent. A keletkező klórgáz ártalmatlanítása NaOH-oldatba történő buborékoltatással megoldható. A mechanizmusok összehasonlítására alkalmasak a 10.10. ábrán bemutatott – a Miskolci Egyetemen végzett kísérletekkel kapott – kinetikai görbék, amelyek a hőmérséklet jelentős hatását hangsúlyozzák [13]. Az összes gyakorlatilag kioldható fémtartalom hosszú idejű (2 h), 10 mol/dm3 koncentrációjú sósavban forralva végzett feltáró művelet alapján állapítható meg. Példaként: egy LCO+NMC black mass-anyagok keverékének kioldásával kapott sósavas oldat ~32,5 g/dm3 Co-, ~17,5 g/dm3 Ni- és ~16 g/dm3 Mn-koncentráció mellett néhány mg/dm3 koncentrációban tartalmaztott Cu, Al, Fe és Zn szennyezőket a pH = ~4,5 értékre beállított végső savtartalom mellett. A kénsav hatása fokozható NaCl adagolásával, de ez még így is erősen elmaradt a tisztán sósavas oldatokétól. Ezt magyarázza, hogy a NaCl-oldatoknak a tiszta sósavas oldatokénál lényegesen kisebb a közepes aktivitási koefficiense [16].



Harvard

(): . : . : /hivatkozas/m1232energ_1812/#m1232energ_1812 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1812/#m1232energ_1812)

APA

(). . . (: /hivatkozas/m1232energ_1812/#m1232energ_1812)

BibTeXEndNoteMendeleyZotero

search

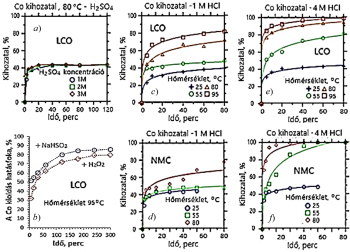

10.10. ábra. Az LCO, illetve NMC black mass kioldása kénsavval (a [13], b [14]), valamint sósavval (c–f [13]) az ábrákon jelölt körülmények (folyadék/szilárd = 20 cm3/g) mellett



A kioldás és szűrés után kapott nyers oldat fizikai értelemben lehet tiszta, vagyis már nincsenek benne a szilárd maradvány diszpergált szemcséi, azonban a nyersanyag összetételétől és a kioldás szelektivitásának a mértékétől függően jelentős koncentrációban tartalmazhat különböző oldott szennyező fémeket. A sósavas közegben végzett laboratóriumi feldolgozáskor a black massbe került Al teljes része oldatba ment, azonban a réznek csak kevesebb mint 2%-a oldódott. Ellenben a hagyományos hidrogén-peroxiddal adalékolt kénsavas közegben a réz teljes hányada oldatba ment. Tehát sósavval oldva tisztább oldatok nyerhetők.

A Li-oxid vízben is jól oldható, azonban az NMC-katód Li-tartalma – ami a cella összes Li-tartalmának a nagy része – a Co-, Ni- és Mn-oxidokkal vegyületet alkot, így ezek oldódása is szükséges a hatékony Li-visszajáratás érdekében. Már 1 M HCl is alkalmas oldószer lehet 80 °C hőmérsékleten. Erre mutat példát a laboratóriumi eredmények alapján szerkesztett 10.11. ábra (a). Az egyszerűbb összetételű, olcsóbb katódanyagot tartalmazó LFP típusú Li-ion-akkumulátorokból származó black massből a vas és a Li könnyen kioldható. Ezt mutatja a laboratóriumi kísérletek eredményeit szemléltető 10.11. ábra (b).



Harvard

(): . : . : /hivatkozas/m1232energ_1816/#m1232energ_1816 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1816/#m1232energ_1816)

APA

(). . . (: /hivatkozas/m1232energ_1816/#m1232energ_1816)

BibTeXEndNoteMendeleyZotero

search

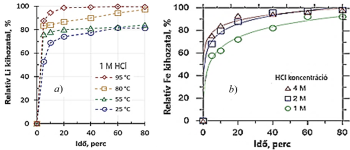

10.11. ábra. Li-kioldódás NMC black massből különböző hőmérsékleteken (a), valamint LFP black massből különböző HCl-koncentrációk mellett



Az LFP black mass kénsavas oldása esetén a Fe(III) stabilizálását biztosító oxidáló hatás lehet előnyös, ami a LiFePO4 vegyületből segíthet kiszabadítani a fémeket:



2LiFePO4 + 2H2O2 = 2LiOH + 2FePO4 + H2O + 0,5O2	(7)
2FePO4 + 3H2SO4 = Fe2(SO4)3 + 2H3PO4	(8)



Viszont sósav alkalmazásakor a képződő kloridos komplexek stabilizálják az oldott [FeClx]3–x-ionokat, ezzel segítve a kioldást. Az oldatból a vastartalmat általában precipitációs technikákkal lehet eltávolítani, illetve az LFP black mass feldolgozása esetén foszfát alakban is érdemes lehet kinyerni.
