3.2.2. Ionelválasztás, fémkinyerés vegyület alakban precipitációval

A kinyerhető termék tisztasága érdekében összetett oldattisztító, illetve elválasztó lépésekre van szükség. A leggyakrabban alkalmazott savas kioldások után szabályozott semlegesítéssel (pH-emeléssel), először az oldott és Fe(III)-állapotba oxidált vas, valamint az alumínium – nagy részben – leválasztható hidroxidcsapadék formájában. Technikai nehézséget jelent azonban a finomszemcsés csapadék szűrése.

A hidrolitikus elválasztások alapja az oldott fémionok egyensúlyi aktivitásainak (aMem+) az oldat pH-értéke szerinti változása. A számított oldhatósági értékeket adja meg a 10.12. ábra. A kétértékű vasat Fe(III) alakra oxidáló (levegővel intenzíven érintkeztetett) oldatból a vas kellő szelektivitással precipitálható:



Fe3+ + OH– = Fe(OH)3

(9)



Harvard

(): . : . : /hivatkozas/m1232energ_1825/#m1232energ_1825 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1825/#m1232energ_1825)

APA

(). . . (: /hivatkozas/m1232energ_1825/#m1232energ_1825)

BibTeXEndNoteMendeleyZotero

search

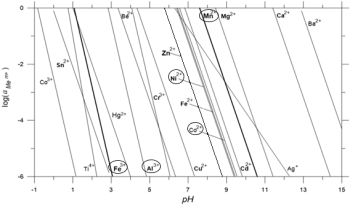

10.12. ábra. Az oldott fémionok stabilitásának pH-függése



Valamennyi alumínium jelenléte az oldatban kedvező is lehet, mivel a Fe(OH)3 csapadék koagulációját az Al(OH)3 keletkezése elősegíti. Az erősen pozitív redoxpotenciálokkal rendelkező Co3+- és Ni3+-ionok képződése a közönséges oxidálóhatások mellett nem lép fel. Így a black massből kioldott kobalt Co(OH)2 alakban leválasztható a vastalanított oldatból. Azonban a Ni és a Co egyszerre – ugyanilyen alakban – ezzel együtt távozna az oldatból hidrolízissel. Sőt még a Mn(OH)2 is jelentős mértékben együtt válhat le. Az egyszerű precipitációs elválasztási lehetőségeket a kísérleti eredmények szemléltetik a 10.13. ábrán.



Harvard

(): . : . : /hivatkozas/m1232energ_1828/#m1232energ_1828 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1828/#m1232energ_1828)

APA

(). . . (: /hivatkozas/m1232energ_1828/#m1232energ_1828)

BibTeXEndNoteMendeleyZotero

search

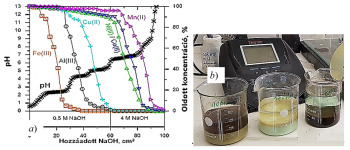

10.13. ábra. Savas LIB oldat-fokozatos semlegesítése során tapasztalt precipitáció folyamata (a) és termékei (b)



A precipitáció a tiszta oldatból az oldott fémnek közvetlen – noha vegyület alakban történő – kinyerését is szolgálhatja. A Fe-, Cu-, Al-tartalom teljes eltávolítása közvetlen hidrolízissel magával vonhatja jelentős Co-, Ni- és Mn-tartalom elvesztését is. Javítható a szelektivitás a keverés erősítésével és a hőmérséklet emelésével, valamint a semlegesítőszer-adagolás lassításával, de a Ni és a Co együtt precipitálódik. A tisztán LFP típusú black mass-alapanyag kioldása után közvetlen hidroxidos, illetve még hatékonyabban, foszfátadalékos precipitációval katódanyag-prekurzor termék kapható, mivel a szintén oldatba kerülő Li stabil ionokat képezve onnan nehezen lenne eltávolítható. Minden precipitációs eljárásnál a neutralizálószer típusát kell gondosan kiválasztani, ugyanis a visszajáratandó katódanyag-prekurzorban jelen lévő idegen ionok (Ca, Na) csökkentik az akkumulátor teljesítményét.

Az LFP black mass feldolgozásánál kapott szűrletből érdemes foszfát formában lecsapni az oldat vastartalmát foszfátként,



Fe3+ + (NH4)3PO4 = FePO4 +3NH4+

(10)



illetve a pH megfelelő beállításával a jobban szűrhető ammónium-jarozit típusú Fe2(NH4)(OH)(PO4)2⋅2H2O alakban. A laboratóriumban kapott termék XRD-spektrumát a 10.14. ábra mutatja.



Harvard

(): . : . : /hivatkozas/m1232energ_1834/#m1232energ_1834 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1834/#m1232energ_1834)

APA

(). . . (: /hivatkozas/m1232energ_1834/#m1232energ_1834)

BibTeXEndNoteMendeleyZotero

search

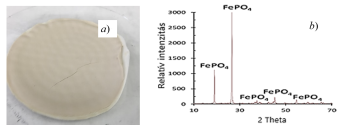

10.14. ábra. Az LFP black mass-oldat foszfátos lecsapásának terméke (a) és XRD-spektruma (b)



A kapott termék kalcinálás után katódprekurzor-anyag is lehet. Azonban vegyes nyersanyagból a vas-foszfát-precipitátumba kerül valamennyi NMC-alkotó és Cu-Al-foszfát is. A precipitáció optimalizálásával, valamint a kristályos anyag megfelelően beállított savas mosásával ugyanakkor az idegen fémekből származó szennyeződés eltávolítható a kapott foszfátból.

A hidrolitikus precipitációs módszer tovább is fejleszthető a fémionok teljesebb elválasztására. Ehhez szabályozott pH-érték mellett nátrium-hipoklorit (NaClO) oxidálószer adagolása és intenzív keverés adhat gyakorlatban is használható megoldást. Laboratóriumi körülmények között optimalizált módon [13] kapott eredmények alapján ezt szemlélteti a 10.15. ábra.



Harvard

(): . : . : /hivatkozas/m1232energ_1838/#m1232energ_1838 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_1838/#m1232energ_1838)

APA

(). . . (: /hivatkozas/m1232energ_1838/#m1232energ_1838)

BibTeXEndNoteMendeleyZotero

search

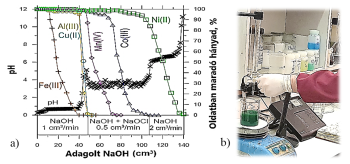

10.15. ábra. Kombinált oxidatív precipitáció folyamatai (a) és végrehajtása (b) az NMC + LCO + LFP vegyes black mass savas oldatából történő szelektív fémkinyerésre



Az oldat oxidációval egybekötött szabályozott semlegesítése lehetővé teszi a szennyezőfémek (Fe, Al és Cu) előzetes eltávolítását, majd megfelelő körülmények alkalmazásával a három értékes átmenetifém (Co, Ni és a Mn) is külön kicsapható hidroxid, illetve oxid alakban. A három csapadék tisztasága, illetve a kapcsolódó fémkihozatal a precipitációs folyamatok közbeiktatott szűrésekkel történő fizikai elválasztásától függ. Ez az elvileg egyszerű módszer csak jelentős gyakorlati nehézséggel valósítható meg. Ezért a gyakorlatban szelektív – általában szerves – reagenseket alkalmaznak, hogy az egyes fémek ionjait szerves fázisban kössék meg szelektíven a megfelelő elválasztás elérése érdekében. A szerves fázis lehet folyékony (oldószeres extrakció), illetve az ionok diffúzióját is biztosító szilárd (ioncsere), melyekben a szerves reagens funkciós csoportjai a célnak megfelelően vannak megválasztva.
