3.3. Kémiai energiatárolók

Mint már az elektrokémiai tárolóknál is említettük, a kémiai tárolók segítségével egy anyagot átalakítunk egy másikká. Az első anyag bármi lehet, míg a másik anyagnak energiahordozónak kell lennie, amit szükség esetén visszaalakíthatunk villamos energiává vagy tengelymunkává. Az átalakításnak kémiai, de nem (feltétlenül) elektrokémiai folyamatnak kell lennie.

Bár a leggyakrabban olyan technológiákról van szó, amelyek egy NEM energiahordozót/üzemanyagot alakítanak át energiahordozóvá/üzemanyaggá, elvileg ide sorolhatjuk az olyan technológiákat, amelyek villamosenergia-befektetéssel (betárolás) egy gyengébb energiahordozóból/üzemanyagból jobb minőségűt állítanak elő. A technológiákat általában az átalakítási lánc elejéről és végéről nevezik el, például a Power-to-Hydrogen (P2H, PtH) villamos energiából hidrogént állít elő (pl. víz elektrolízisével). Amennyiben a teljes villamos energia–villamos energia láncot akarják jelezni, akkor a P2H2P jelöléssel utalnak arra, hogy a végén a hidrogént villamos energiává alakítják vissza. Az 3.1. táblázatban a főbb típusok szerepelnek.



3.1. táblázat. A különféle kémiai energiatárolási technológiák rövid ismertetése

Angol név	Rövidítés	Végtermék	Megjegyzés
Power-to-Fuel	P2F, PtF	bármilyen halmazállapotú üzemanyag	A villamos energiával kémiai úton üzemanyagot előállító technológiák összefoglaló neve.
Power-to-Gas	P2G, PtG	gáznemű	–
Power-to-Liquid	P2L, P2L	folyékony	–
Power-to-Hydrogen	P2H, PtH	hidrogén	A hidrogént üzemanyagcellával vagy földgázhoz keverve és elégetve gázmotorokban, gázturbinákban lehet visszaalakítani tengelymunkává vagy villamos energiává. A hidrogén nagy kapacitású tárolása és szállítása egyelőre még tartogat kihívásokat.
Power-to-Methane	P2M, PtM	metán	A végtermékre gyakori a szintetikus metán vagy szintetikus gáz (SynGas) megjelölés. A metán a földgázhoz hasonlóan tárolható, szállítható és használható fel. Előfordul, hogy a végfelhasználás előtt a hidrogént előbb leválasztják, és csak azt használják fel; akkor a metán csak a hidrogén tárolójaként szerepelt. Az előállítása általában két lépésben történik; először villamos energiával, általában vízből, hidrogént állítanak elő, majd kémiai vagy biokémiai úton ebből és szén-dioxidból vagy szén-monoxidból metánt.
Power-to-Ammonia	P2A, PtA	ammónia	Két lépésben, hidrogénen keresztül állítják elő a végterméket. Az ammónia önmaga is felhasználható üzemanyagként, de sokszor csak a hidrogén kémiai szállítójaként van szerepe, azaz a végfelhasználás előtt elbontják, és a visszanyert hidrogént hasznosítják. Tárolása-szállítása egyszerű lenne, kis hűtéssel vagy komprimálással folyadékállapotba hozható.



Természetesen lehetnek más láncok is, így például lehet e-dízelt is előállítani, de a táblázat csak a gyakoribb technológiákat jelezte. Az 3.1. ábra egy egyszerűsített átalakítási láncot mutat.



Harvard

(): . : . : /hivatkozas/m1232energ_367/#m1232energ_367 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_367/#m1232energ_367)

APA

(). . . (: /hivatkozas/m1232energ_367/#m1232energ_367)

BibTeXEndNoteMendeleyZotero

search

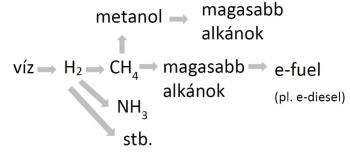

3.1. ábra. A kémiai energiatárolás sematikus lánca



Kijelenthető, hogy minél messzebb megyünk a láncban, annál könnyebben kezelhető (tárolható, szállítható és felhasználható) anyagot kapunk, de ezzel egyidejűleg minden lépéssel csökkenni fog a teljes tárolási hatásfok. Így például egy P2H2P-láncban a betáplált villamos energia 30–40%-át nyerhetjük vissza, de ha e-dízelig megyünk, ez az arány akár 10% alá is leeshet (kicsit jobb lesz, ha csak tengelymunkát akarunk kinyerni a végén, azaz üzemanyagként, pl. járműhajtásra használjuk).

Ez a tárolási típus bizonyos területeken (pl. közlekedés) az akkumulátoros tárolás vetélytársa lehet (lásd „elektromos”, azaz akkumulátoros vagy hidrogénes autók), de más területeken (pl. komplex energiatároló rendszereknél) egymást kiegészítve, támogatva működnek (az akkumulátoros a gyors, jó hatásfokú, de kevesebb energiát eltároló rész, míg a kémiai a sok, később használható energiát eltároló rész). Az érdeklődők többek között a következő könyvekben találhatnak további információt a technológiáról: [2], [9].
