6.1. Alapok

A jelenlegi helyzetben sokan álmodoznak arról, hogy a hálózatra nem termelő házi napelemes egységeik a garázsban levő akkumulátort töltik, amiből este-éjszaka majd működik a tévé, hűtőszekrény és a világítás. Természetesen lehetnek és lesznek is ilyen rendszerek, de gyakran – bár nem mindig – hatékonyabb az ilyesmit nagyobb léptékben végrehajtani. Azaz nem egy, hanem több termelő feleslegét a hálózaton keresztül egy központi tárolóban eltárolnák, és később nem egy, hanem több fogyasztó igényét – szintén a hálózatok keresztül – ebből a tárolóból elégítenénk ki. Ehhez a megfelelő termelők és fogyasztók mellett még két dolog kell:

• kellő méretben és megfelelő költségen megépíthető tároló(k),
• kellő rugalmasságú és megfelelő mértékben terhelhető hálózat.

Tehát a hálózati tároló nem egyedi fogyasztók ellátására szolgál, így várhatóan nagyobb tárolási kapacitás (MWh) és a felhasználástól függően nagyobb kisütési teljesítmény (0,1–10 MW) kell.

Üzemzavarnál (áramszünetnél) – ellátandó fogyasztóktól függően – ez pár MWh kapacitás; ilyenkor a teljes igényt a tároló látja el. Jelenleg a hazai elvárás az, hogy 50 MW tartaléknak az indítási időt is beleértve 15 percen belül igénybe vehetőnek kell lennie.

Amennyiben a tároló le/felszabályozásra használt, akkor a szabályozandó egység(ek) méretétől függően 0,1–10 MW teljesítmény szükséges.

Fontos megjegyezni, hogy le/felszabályozásnál pár vagy párszor tíz MWh tárolt kapacitás is elég lehet, de napon túli és szezonális tárolásnál már sok-sok MWh kell. Az ilyen esetekben a tároló csak rásegít a termelésre, annak hiányzó részét adja.

Mivel jelenleg a szabályozás a tárolás talán legfontosabb feladata, ezért gyorsan tekintsük át – a teljesség igénye nélkül – a frekvenciaszabályozás tárolási szükségleteit. Ehhez a 3.2. táblázat lesz a segítségünkre.



3.2. táblázat. A primer, szekunder és tercier frekvenciaszabályozás jellemzői

	Válasz	Hossz	Működés	Cél
Primer	„azonnali”	15 s	automatikus	Ha a termelés/terhelés közti eltérés miatt a frekvencia eltolódna, stabilizálja a frekvenciát.
Szekunder	15 s	120 perc	automatikus	Visszaviszi a frekvenciát a nominális értékre.
Tercier	5 perc	TSO döntése	kérésre	Visszaállítja a rendszer stabilitását, visszatölti a primer és szekunder tárolókat. 5 MW/15 perc teljesítményváltozási gradiens az elvárás.



A fenti értékek természetesen változhatnak. A fentiekből leszűrhető, hogy ha például 50 MW primer szabályozási potenciál kell, akkor 15 másodpercre az MINIMUM 209 kWh primer tárolókapacitást jelent. Természetesen nem elég, hogy így egyszer tudna szabályozni a tároló, mert ha még a tercier rendszer általi visszatöltés előtt újra kellene szabályozni, arra már nem lenne képes.

Fontos tudni, hogy a szabályozásban a tárolókon kívül egyelőre még fontos szerepe van az ún. forgó tartaléknak, ami a hőerőműves rendszerek üzemben álló forgó gépeinek az azonnali rendelkezésre álló inerciáját használja ki. Ez utóbbi NEM tárolás, hiszen nem volt betáplálás.

Amennyiben nem szabályozásra, hanem ténylegesen tárolásra (későbbi felhasználásra) akarjuk használni a tárolót, akkor mások a követelmények. Ezek a 3.3. táblázatban láthatók.



3.3. táblázat. A nem szabályozási célú tárolás jellemzői

	Időtartam	Cél
Áramszüneti	Pár perc – pár óra	Áramszünet esetén kijelölt infrastruktúra működtetése, a teljes igényt ki kell elégítenie.
Napon belüli	Pár perc – pár óra	Napon belüli ingadozásoknál a termelés hiányát pótolja (nem szabályozás, pl. esti csúcs).
Napon túli	Fél nap – pár nap/hét	Általában napszaki pótlásra jó (nappal/éj), sokszor összemosódik a napon belülivel.
Szezonális	Pár hét – pár hónap/év	Általában napszaki pótlásra jó (nappal/éj), sokszor összemosódik a napon belülivel.



Harvard

(): . : . : /hivatkozas/m1232energ_424/#m1232energ_424 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_424/#m1232energ_424)

APA

(). . . (: /hivatkozas/m1232energ_424/#m1232energ_424)

BibTeXEndNoteMendeleyZotero

search

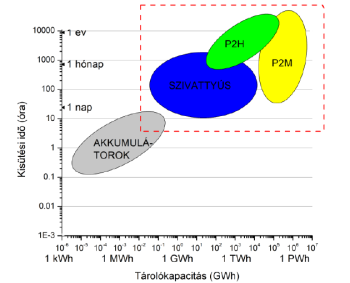

3.3. ábra. Néhány energiatároló kapacitás–kisütési idő tartománya [18]. A piros szaggatott vonal a település (100 fős falutól pár milliós metropoliszig) régiót mutatja.



A teljes tárolt mennyiség ezekben az esetekben a pár tized MWh-tól a TWh tartományig terjedhet! Mindez jól látható a kisütési idő–tárolókapacitás diagramon (3.3. ábra), ami egyes tárolótípusok esetén mutatja, hogy egy teljesen feltöltött tároló meddig képes ellátni egy adott igényű fogyasztót ([18]; [19] alapján). Összehasonlításképp: Berlin (3,5 millió lakos) éves energiaigénye 2019-ben 5,1 TWh volt [19].

Az ábra alapján egy háztartás éves igénye kielégíthető lenne Li-ionos tárolóval, amelynek a jelenlegi ára kb. 100–150 MFt, így nem reális, hogy nagy piaca lenne.

Látható, hogy amennyiben egy közepes város éves ellátását akarjuk biztosítani, akkor az akkumulátoros tárolás már szóba sem jöhet.

Emellett még egy gyakran mellőzött, de fontos szempont is van, mégpedig az, hogy hosszú távú tárolásbál a teljes feltöltés és a kisütés megkezdése között általában hosszabb idő telik el. Ez alatt az idő alatt a tárolt energiamennyiség az önkisülés miatt csökken. Így szükséges definiálni egy mennyiséget, amely megmutatja, hogy amennyiben a feltöltés után t > 0 idővel kezdjük meg a kisütést, mennyi lesz a visszanyert/betáplált energia aránya, ez az ADSF(t)m (Actual Discharge State Function, Tényleges Kisütési Állapot Függvény). Ennek értéke t = 0 esetén megegyezik a tárolási hatásfokkal, így azt is mondhatjuk, hogy így időfüggő tárolási hatásfokot kapunk. A 3.4. ábrán egyszerű, lineáris veszteségi modellel alkotott ADSF-függvényeket láthatunk, különböző tárolókra [20].



Harvard

(): . : . : /hivatkozas/m1232energ_430/#m1232energ_430 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_430/#m1232energ_430)

APA

(). . . (: /hivatkozas/m1232energ_430/#m1232energ_430)

BibTeXEndNoteMendeleyZotero

search

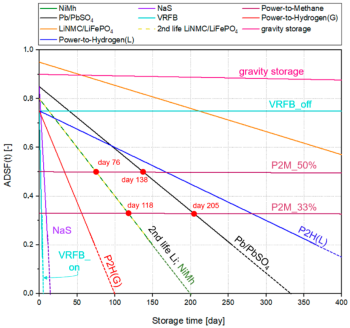

3.4. ábra. Az egyes tárolótípusokhoz tartozó linearizált ADSF(t) függvény; a VRFB-off és on a VRFB-akkumulátor kikapcsolt és stand-by állapotát jelzi [20]
