2. Technológiai áttekintés – járművek csoportosítása

A járműfejlesztés két iránya különíthető el:

• jelenlegi technológia hatékonyságának fokozása,
• új technológia (meghajtás, üzemanyag) fejlesztése.



A környezetbarátabb közlekedés létrehozása felé az első jelentős lépés a fosszilis tüzelőanyagok alternatívájának alkalmazása. Számos energiaforrás és technológia (CNG, LNG, bioüzemanyag stb.) elérhető vagy áll fejlesztés alatt. Ezek közül a megújuló energiaforrásokból (víz, nap) előállított elektromosság az egyik legígéretesebb alternatíva a közlekedés számára. További támogatást ad az elektromobilitásnak a meglévő elektromos hálózat alkalmazhatósága és az elektromos hajtásrendszerrel kapcsolatban szerzett tapasztalatok (kötött pályás közlekedés) átültethetősége. Az átállásnak számos átmenti lépése különböztethető meg a járműmeghajtás terén:

• hibrid (elektromos áram and fosszilis tüzelőanyag),
• tölthető (plug-in) hibrid,
• tisztán elektromos akkumulátoros,
• tüzelőanyag-cellás (hidrogén).



A jelentősebb elektromos meghajtás típusok egyszerűsített kialakítását az 4.1. ábrán foglaltuk össze.



Harvard

(): . : . : /hivatkozas/m1232energ_523/#m1232energ_523 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_523/#m1232energ_523)

APA

(). . . (: /hivatkozas/m1232energ_523/#m1232energ_523)

BibTeXEndNoteMendeleyZotero

search

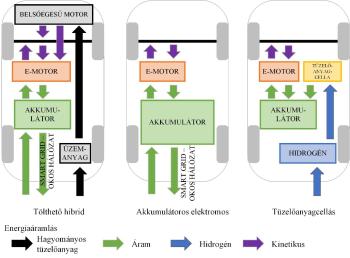

4.1. ábra. Jellemző elektromos meghajtások



A hibrid járművek fosszilis tüzelőanyagot használnak, az elektromotor a teljes hajtásrendszer hatékonyságát fokozza. A gyártók jellemzően a tölthető hibridek és tisztán elektromos akkumulátoros járművek fejlesztésére törekszenek. A tölthető hibrid meghajtás vegyíti a hagyományos és teljesen elektromos meghajtás előnyeit. Az akkumulátorkapacitás elegendő energiát biztosít rövidebb utazások tisztán elektromos módban történő megtételére, a fosszilis üzemanyagú tank pedig biztosítja a magas hatótávot. Így a jármű képes elektromos meghajtással közlekedni a városokban, ahol a lokális károsanyag-kibocsátás mérséklése különösen fontos, de a tisztán elektromos járművekre jellemző hosszú töltési idő nem befolyásolja a nagy távolságú utazásokat. Ennek a típusnak a beszerzési ára is közelebb van a hagyományos meghajtású járművekhez, mivel nem szükséges nagy mennyiséget megvásárolni a fajlagosan drága akkumulátorból. A következő lépés az evolúcióban a tisztán akkumulátoros elektromos jármű, ami a meghajtáshoz szükséges energiát akkumulátorokban tárolja; lokális légszennyezése nincs. Főbb negatívumok:

• korlátozott hatótáv (jellemzően kb. 250 km), ami különösen érzékeny a nagy sebességű közlekedésre,
• magas beszerzési ár (akkumulátorok miatt),
• hosszú töltési idő,
• alacsony sűrűségű töltő-infrastruktúra.

A negatívumok ellenére a tisztán akkumulátoros elektromos járművek ígéretes alternatívát nyújtanak, különösen a napi ingázók számára.

Mivel az elektromos áram tárolása akkumulátorokban egy bizonyos mennyiség felett nem hatékony, számos jelenlegi fejlesztés fókuszál az alternatív tárolási lehetőségekre. A hidrogén üzemanyagcellás technológia ígéretes; ugyanakkor a hidrogén tárolása és a technológia költsége jelentős akadály. Továbbá számos fejlesztés a hidrogén belső égésű motorokban való használhatóságára helyezi a hangsúlyt.

A korlátozott hatótávhoz hasonlóan a széles körű elterjedés útjában még jelentős akadályt képez az akkumulátorok töltése. A hagyományos álló helyben történő vezetékes töltés mellett a mozgás közbeni töltés fejlesztése is várható, ami megoldást kínálhat a hosszú távú utazásoknál az akkumulátorok időveszteség nélküli feltöltésére. Lehetséges megoldás a felsővezeték vagy az útpályában vezetett alsóvezeték; ezek a megoldások a járművek áramszedővel történő ellátását követelik meg. A vezetékes töltés mellett a közeljövőben várható a vezeték nélküli (induktív) töltés megjelenése álló és mozgó helyzetben egyaránt.
