4. Töltő-infrastruktúra

Az alaposan megtervezett töltő-infrastruktúra az alapfeltétele a tölthető elektromos járművek széles körű elterjedésének. A hagyományos és elektromos járművek töltése jelentősen eltér a következő paraméterekben:

• töltési idő,
• energiához való hozzáférhetőség.

Egy hagyományos jármű tüzelőanyaggal való feltöltése jellemzően 2-3 perc. Ezzel szemben egy elektromos jármű feltöltése 10 órába is telhet. Habár az akkumulátorkapacitás és a töltési teljesítmény jelentősen befolyásolja a töltési időt: egy villámtöltő 30 perc alatt 80%-ig képes tölteni egy elektromos járművet. A másik jelentős különbség a hagyományos töltőhálózat korlátozottsága és az elektromos áramhoz való széles körű hozzáférhetőség. Ezért az elektromos töltőállomás infrastruktúra jobban szétosztható és az elektromos járművek parkolás közben is tölthetők. Ezért az elektromos töltő-infrastruktúra tervezésekor olyan újszerű megoldásokra van szükség, amelyek figyelembe veszik ezeket a sajátosságokat. Az elektromos járműveknek a hagyományoshoz képest alacsony hatótávja is fontos tervezési paraméter, de jelentősége a nagyobb hatótávolságú új járművek megjelenésével egyre csökken. Két töltési igényt különböztettünk meg (4.3. ábra).



Harvard

(): . : . : /hivatkozas/m1232energ_542/#m1232energ_542 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_542/#m1232energ_542)

APA

(). . . (: /hivatkozas/m1232energ_542/#m1232energ_542)

BibTeXEndNoteMendeleyZotero

search

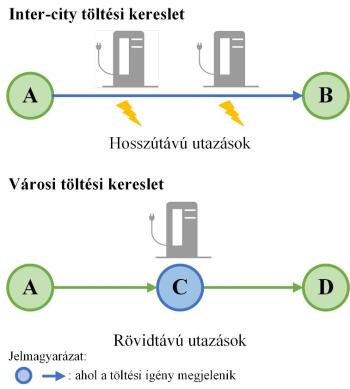

4.3. ábra. Töltési kereslet az utazási távolság szerint



Az inter-city töltési kereslet esetében a töltési folyamat megszakítja az utazást. A töltési időveszteség az utazók számára, ezért kiemelten fontos a töltési idő csökkentése. Ennek megfelelően az inter-city töltési igény elsősorban villámtöltőkkel szolgálható ki. Továbbá fontosak a töltőállomáson elérhető kiegészítő szolgáltatások, amelyek a töltési idő hasznosságát növelik és az érzékelt időt csökkentik. A városi töltési kereslet a rövid utazások végén jelentkezik a parkolóhelyeken. Vagyis a töltési kereslet menetközben vagy az utazás végén jelentkezik. Utóbbi esetben a parkolás motivációja független a töltéstől, és a töltés a parkolás hasznosságát növeli. A töltőállomáson az elvárt teljesítmény függ a parkolási időtől: ha a jármű több óráig parkol (például otthon éjszaka), normál teljesítményű töltőberendezés is megfelelő. A különbségek miatt az eltérő töltési igények kiszolgálásához eltérő töltőinfrastruktúra-tervező módszer kidolgozása szükséges.

A töltő-infrastruktúra tervezésekor két szempontot veendő figyelembe: a villamosenergia-hálózat jellemzői és az utazók közlekedési szokásai. Az inter-city töltési kereslet kiszolgálásánál a hangsúly jellemzően az áramlatokon van [4], vagyis honnan hová mennek a járművek. Míg a városi töltési kereslet kiszolgálásához a hangsúly a csomópontokra helyeződik [5], vagyis oda, ahol a járművek parkolnak. A különbözőségek oka, hogy az elektromos járművek jelenlegi hatótávja jellemzően nem elég a hosszú távú utazások során ahhoz, hogy a jármű eljusson A pontból B pontba, de elég a rövid távú utazásokhoz. Az áramlatalapú modellek feltételezik, hogy a közlekedési szokások ismertek honnan-hová mátrixok formájában. Ilyenkor a cél minél több honnan-hová irány kiszolgálása [6]. A csomópont-alapú modellekben az igények pontszerűek, ami inkább a lakott térségekre jellemző.

A töltési idő függ az akkumulátorkapacitástól és a széles skálán mozgó töltési teljesítménytől. A töltési teljesítmény kategóriáit és a töltésiidő-tartományt az 4.1. táblázat foglalja össze átlagos akkumulátorkapacitást feltételezve (~35 kWh).



4.1. táblázat. Töltési teljesítmény és idő

Típus	Teljesítmény [kW]	Töltési idő [óra]
Otthoni	3,7	8–15
Normál	< 22	5–10
Gyors	22–42	1–4
Villám	42–150	0,5–1
Ultragyors	> 150 (300)	0,2–0,5



A töltési teljesítmény villám- és ultragyors töltők esetében jelentősen csökken, ha az akkumulátor töltöttségi szintje eléri a 80%-ot. Ezek a töltők jellemzően egyenáramúak (DC), mert így nincs szükség a járművekben nagy teljesítményű inverterekre. A 22–42 kW közötti teljesítményű töltőberendezések jellemzően háromfázisú váltóárammal (AC) töltenek, és szükség van a járművekben inverterekre. Mindegyik járműben van inverter, de a háromfázisú inverter nem elterjedt. Vagyis hiába található 22 kW a háromfázisú AC töltőállomáson, megfelelő inverter nélkül csak a teljesítmény harmada érhető el. A 22 kW-nál alacsonyabb teljesítményű töltőállomások jellemzően egyfázisú AC töltők.



Kapcsolódó publikációk: [7], [8], [9], [10], [11], [12].
