5. Töltésütemezés

Ahogyan a járműforgalmat kezelni kell a közúton, hogy megelőzhetők legyenek a forgalmi torlódások és fokozni lehessen az infrastruktúra-használat hatékonyságát, úgy az elektromos járművek töltési igényét is kezelni kell a villamosenergia-hálózaton.

Töltésütemezés szükséges, mert a villamosenergia-hálózat kapacitása korlátos, a jelenlegi terhelés nem egyenletes napközben, ami kihívást jelent az elektromosáram-termelésben. Továbbá az elektromos jármű környezetterhelését jelentősen befolyásolja az energiamix, és jelenleg a megújuló energiaforrások részaránya alacsony az elektromobilitásban.

A töltés ütemezésével a töltési igények térben és időben újraoszthatók; ennek előnyei:

• csökkenthető a csúcsidőszaki és völgyidőszaki terhelés közötti különbség a hálózaton,
• növelhető az eredendően ingadozó termelésű megújuló energiák részaránya (pl. szél- és napenergia),
• a statikus telepített energiatárolók integrálhatók a villamosenergia-hálózatba,
• a járművek akkumulátorai mozgó energiatárolókként integrálhatók a villamosenergia-hálózatba visszatáplálás céljából (vehicle-2-grid, V2G),
• csökkenthető a járművek töltési költsége.

A töltésütemezéssel meghatározható a töltési terv, ami többcélú optimalizálási eljárás az elérhető hasznok figyelembevételével. A töltési terv tartalmazza a töltési és visszatáplálási időszakokat és helyszíneket, amelyek a járműhasználó közlekedési igényei és a villamosenergia-hálózat sajátosságai alapján határozhatók meg. A járműhasználó közlekedési igénye az utazások energiaigényével, a töltőállomáson tölthető idővel és a helyszínekkel írható le.

A villamosenergia-hálózat sajátosságai az időben változó szabad kapacitással, az energiatermelésben az energiaforrások részarányával, a tárolási kapacitással és a villamos energia árával írható le. A töltéstervezés korlátozó tényezői a következők:

• Hozzáférés a töltő-infrastruktúrához az elektromos jármű útvonala mentén.
• Töltőállomáson tölthető idő. Például ha a szükségesnél több időt tölt az állomáson a jármű, akkor nem szükséges, hogy a töltés a csatlakozáskor meginduljon, és a töltés is megszakítható.
• Villamosenergia-hálózat energiatároló kapacitása.

A járműfelhasználók dinamikus tarifa bevezetésével motiválhatók a töltési terv követésére. Vagyis a tarifa magasabb, amikor az igény magasabb és fordítva.

A bemenő adatok köre és az optimalizálási szint alapján központi és szétosztott töltésütemezési módszerek különböztethetők meg. A töltésütemezési módszereket a 4.4. ábra foglalja össze.



Harvard

(): . : . : /hivatkozas/m1232energ_561/#m1232energ_561 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_561/#m1232energ_561)

APA

(). . . (: /hivatkozas/m1232energ_561/#m1232energ_561)

BibTeXEndNoteMendeleyZotero

search

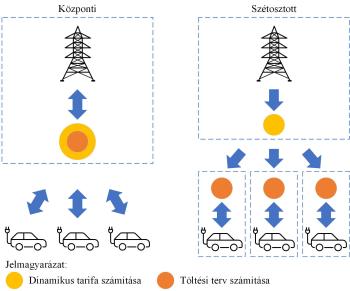

4.4. ábra. Töltésütemezési módszerek



Központi töltésütemezés esetében a töltési terv minden járműfelhasználó utazási igénye és a villamosenergia-hálózat jellemzői alapján határozható meg. A töltési terv és a dinamikus tarifa együtt határozandó meg. A személyre szabott töltési tervet minden felhasználó megkapja. A központi töltésmenedzsment előnye a hálózatszintű optimalizálás, amivel minimalizálhatók az elektromos járművek töltésének a villamosenergia-hálózatra gyakorolt negatív hatásai és a töltési költség. Vagyis elérhető a rendszeroptimum. Hátrányai a magas számításikapacitás-igény, a magas telepítési költség és az adatbiztonsági kérdések, hiszen a felhasználóknak előre meg kell osztaniuk az utazásaikat. Az adatkezeléssel kapcsolatos aggodalmak visszatarthatják az elektromosjármű-használókat a töltésütemezéstől.

Szétosztott töltésütemezés esetében a töltési terv egy adott járműfelhasználó utazási igénye és a villamosenergia-hálózat üzemeltető által, historikus adatok figyelembevételével számított dinamikus tarifa alapján határozható meg. Vagyis minden felhasználó saját maga számára határozza meg a töltési tervet. Az eredmény így lokális optimumok halmaza, mivel mindegyik töltési terv csak egy adott felhasználó szempontjából optimális. Bár az optimalizálás egyéni szinten történik, a villamosenergiahálózat-üzemeltetőnek erős ráhatása van az eredményekre a dinamikus tarifarendszeren keresztül. Ezért a szétosztott töltésütemezés szintén segít csökkenteni a töltés villamosenergia-hálózatra gyakorolt negatív hatását.

Általánosságban a központi töltésütemezés tekinthető optimális megoldásnak, és a szétosztott ütemezés a gyakorlati megoldásnak. A különbségek ellenére a két megoldás közötti különbség nem jelentős az ütemezett és a nem ütemezett villamosenergia-hálózat közötti különbséghez képest.

Az eltérő megoldások előnyei egyesíthetők. Az ún. tranzitív töltésütemezés a központi és a szétosztott megoldások sajátosságait ötvözi. A töltési tervet alsó szinten határozzák meg az adatbiztonság javítása miatt. Ezután a töltési terveket összegyűjtik egy felső szinten, ahol a dinamikus tarifát számítják. A két szint közötti iterációs folyamat eredményeként a töltési tervek halmaza közel lesz a hálózatszintű optimumhoz. Az iteráció miatt a konszenzus elérése időigényes lehet.



Kapcsolódó publikációk: [13], [14], [15].
