3.1. Általános tulajdonságok

Hibrid hajtású járművekről akkor szoktunk beszélni, ha a jármű legalább két különböző elven működő hajtáslánccal képes üzemelni. A gyakorlatban ez általában a hajtáslánc mechanikai komponenseire szokott vonatkozni, de hibrideknek tekinthetjük azokat a járműveket, amelyek különböző típusú hajtóanyagokat is tárolnak a járműben (pl. tüzelőanyag-cellás hajtások).

Napjainkban a leggyakoribb hibrid hajtáslánc a hagyományos (belső égésű motoros) és a villamos hajtás valamilyen kombinációja (5.2. ábra). A belső égésű motor hajtóanyaga hagyományosan folyékony tüzelőanyag (benzin vagy gázolaj), melyet egy egyszerű tartályban tárolhatunk a járműben. A villamos hajtáslánc hajtóanyaga az elektromos energia, melyet akkumulátorokban tudunk tárolni kémiailag kötött formában.



Harvard

(): . : . : /hivatkozas/m1232energ_627/#m1232energ_627 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_627/#m1232energ_627)

APA

(). . . (: /hivatkozas/m1232energ_627/#m1232energ_627)

BibTeXEndNoteMendeleyZotero

search

5.2. ábra. A leggyakoribb hibrid hajtáslánc a belső égésű motor és a villamos gép kombinációja



Kezdetben a hibrid hajtásláncokban az elektromos rész lényegesen kisebb teljesítményű volt a belső égésű motorhoz képest. A cél a belső égésű motorok hátrányainak a kiküszöbölése volt. A járműhajtás összhatásfoka, fogyasztása és emissziója egyaránt javult. A komplexebb hajtáslánc-topológiák új járműfunkciók megvalósítását is lehetővé tették. Hátrányt jelentenek természetesen a komplexitás miatt a konstrukció magasabb költségei és a nagyobb járműtömeg.

A belső égésű motor karakterisztikái a járműiparban évtizedek óta jól ismertek. A motorok csak előremenetben képesek forogni, a motorféket leszámítva csak pozitív nyomatékot tudnak leadni. Az alapjárati fordulatszám alatt nem működőképesek, és a névleges fordulatszámuk sem szokta meghaladni a 7000 1/min értéket egy átlagos személygépjármű esetén (dízelmotoroknál alacsonyabb) – azaz a használható fordulatszám-tartományuk szűk. Mindezek miatt a hajtásláncba oldható tengelykapcsolót, hátrameneti fokozatot és több előremeneti fokozatot kell beépíteni. A belső égésű motorok legjobb hatásfoka ritkán haladja meg a 40%-ot, használat közben pedig gyakran feleennyit sem ér el.

A villamos gépek mind a négy jellegmező területen használhatók (5.3. ábra): mindkét irányban tudnak pozitív és negatív nyomatékkal is működni. Ez lehetővé teszi lassításkor a rekuperatív fékezést és a hátramenet könnyebb megvalósítását.



Harvard

(): . : . : /hivatkozas/m1232energ_632/#m1232energ_632 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_632/#m1232energ_632)

APA

(). . . (: /hivatkozas/m1232energ_632/#m1232energ_632)

BibTeXEndNoteMendeleyZotero

search

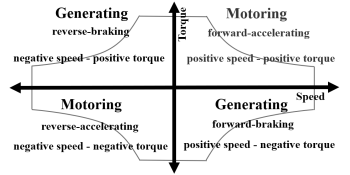

5.3. ábra. A villamos gépek általánosított jellegmezője



A villamos gépek jellegmezőjének három fő határa van: a legnagyobb fordulatszám, a legnagyobb nyomaték és a legnagyobb teljesítmény. A fordulatszám-tartomány sokkal szélesebb (a legnagyobb fordulatszám meghaladhatja a 15 000 1/min-t is), az indítónyomaték magas, a teljesítménysűrűség szintén nagy. Továbbá a jellegmező nagymértékben időfüggő. A villamos gépek hűtése lényegesen nagyobb kihívás a belső égésű motorokhoz képest, mivel a hőveszteség itt magában a konstrukció anyagában keletkezik. Emiatt a villamos gépek viszonylag gyorsan túlmelegednek, ilyenkor a nyomatékukat és a teljesítményüket korlátozni kell a tönkremenetel elkerülése érdekében. Más szempontból úgy is tekinthető, hogy a villamos gépek rövid ideig jelentősen túlterhelhetők. A gyakorlatban a villamos gépeknél ezért meg szoktak különböztetni rövid és hosszú távú jelleggörbéket.

A hibrid hajtáslánc elektromos részének a feszültségszintje fontos tervezési szempont. Az olcsóbb megoldás a 12 V-os rendszer kiépítése, hiszen ez a személygépjárművek fedélzeti feszültségszintjével megegyezik. Viszont a jármű hajtása nagyobb teljesítményigényű bármely más fedélzeti fogyasztónál, ezért a nagy áramerősségek miatt nagyobb kábelkeresztmetszeteket kell alkalmazni. Magasabb feszültségszinten kisebb veszteségek jelentkezhetnek, ezért jelentek meg a 48 V-os hibrid hajtásrendszerek (50 V felett érintésvédelmileg más szabályok vonatkoznak a rendszerre). A tisztán elektromos járművekben lényegesen magasabb feszültségszintet alkalmaznak, ezen a területen 400 és 800 V-os rendszerekkel lehet találkozni. Sokszor hibrid járművekben is átveszik ezeket a nagy feszültségű megoldásokat.

A két hajtásmód egyesítésénél a cél mindkettő előnyeinek a kiaknázása. A villamos gépek már nulla fordulatszámnál is képesek nyomaték leadására és magas hatásfokkal működnek. A hozzájuk tartozó akkumulátorok viszont kis energiasűrűségűek és drágák, ami csak rövid hatótávot engedne a járműnek. A széles fordulatszám-tartományuk miatt nem igényelnek komplex sebességváltókat és tengelykapcsolót.

Ezzel szemben a belső égésű motorok tüzelőanyagtartálya nagy hatótávot tesz lehetővé. A működtetésük kedvezőbb például autópályaüzemben. Városi használatban a fogyasztásuk jelentősen megnő.
