4.2. Villamos gépek

Az elektromos hajtású autókban jelenleg az akkumulátor olyan nagy költséget jelent, hogy minden más műszaki egységet igyekeznek olcsóbban megvalósítani. Ez a hajtóegységre is vonatkozik, ahol az invertert, a villamos gépet és a hajtóművet egyben kell kezelni. Jelentős költségmegtakarítást jelent, ha a hajtóműben elegendő egy fokozatot megvalósítani, így viszont a villamos gép üzemtartományának le kell fednie minden igényt. A legnagyobb nyomaték a legnagyobb elérhető gyorsulást határozza meg, a legnagyobb fordulatszám (és a legnagyobb teljesítmény) pedig a tartósan elérhető legnagyobb sebességet befolyásolja.

A villamos gépek általános karakterisztikájáról a hibrid járműhajtásoknál már szó esett. Ami viszont tisztán elektromos járművek esetén nagyon fontos tulajdonságuk, az a tranziens termikus viselkedésük. Az elektromos motorok fontos gyakorlati tulajdonsága, hogy rövid ideig jelentősen túlterhelhetők (akár másfélszeres nyomatékkal is). Emiatt a rövid távú és a tartós karakterisztikáik jelentősen eltérnek egymástól. A tulajdonság oka a hűtésben keresendő: a villamos gépekben a veszteséghő jelentős része az alkatrészek anyagában keletkezik (pl. rézveszteség, vasveszteség), és a hőátadási folyamatok relatív lassúsága miatt nehezebb elvezetni. A villamos gépek működését ezért úgy kell szabályozni, hogy elkerüljük az alkatrészek túlmelegedését. A termikus igénybevétel miatt bekövetkező teljesítménycsökkenést „derating” effektusnak hívják. Az elektromos autókban kizárólag folyadékhűtésű motorokat alkalmaznak, a hűtésrendszer közös az inverterrel.

Az elektromos motorok hatásfoka igen kedvező, főleg a belső égésű motorokhoz képest. A legjobb üzemtartományban akár 95% fölötti hatásfokkal is üzemelhetnek, de üzem közben az átlagos érték is 80% fölött szokott alakulni. Az egyes konstrukciók között eltérés lehet abban, hogy milyen tartományban optimális a működésük. Az aszinkron motorok legjobb hatásfoka általában magasabb fordulatszám-tartományban van, mint a szinkron motoroké. A jellegmezők szimbolikusan ábrázolva megfigyelhetők a 5.24. ábrán.



Harvard

(): . : . : /hivatkozas/m1232energ_738/#m1232energ_738 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_738/#m1232energ_738)

APA

(). . . (: /hivatkozas/m1232energ_738/#m1232energ_738)

BibTeXEndNoteMendeleyZotero

search

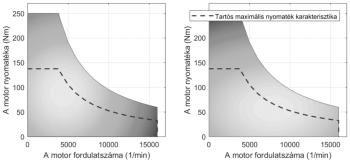

5.24. ábra. Szinkron (bal) és aszinkron (jobb) motorok jellegmezőinek tipikus eltérése [7]



Az elektromos hajtású járművekben kezdetben egyenáramú (DC) motorokat alkalmaztak egyszerűbb szabályozhatóságuk miatt. Kisebb teljesítménysűrűségük és nagyobb karbantartásigényük miatt ma már csak elvétve lehet ilyen konstrukcióval találkozni.

Az aszinkron és szinkron motorok háromfázisú váltóárammal működtethetők. Az akkumulátor egyenáramát az inverter alakítja át háromfázisú váltóárammá. Az elektromos autókban tetszőleges nyomaték és tetszőleges fordulatszámú üzem előfordulhat, ezért az inverternek a feladata az is, hogy a kívánt munkapontban szabályozza a gép működését. Ez a fázisáramok nagyságának, időzítésének és frekvenciájának a szabályozását jelenti, a kívánt nyomaték függvényében.

A korszerű elektromos hajtású autókban aszinkron és szinkron motorokkal találkozhatunk. A háromfázisú szabályozás mellett fontos előnyük, hogy nagyobb a teljesítménysűrűségük a DC motorhoz képest. Az aszinkron (AC) motorok további előnye, hogy egyszerűek és emiatt olcsóbbak is. A legjobb hatásfokot az állandó mágneses szinkronmotorokkal (PMSM) lehet elérni, ezekben viszont drága mágneseket kell alkalmazni.

A mikromobilitásban még gyakran találkozhatunk kefe nélküli egyenáramú (BLDC) motorokkal is. Ezeknek egyszerűbb a felépítése, és egyszerűbb a vezérlése is. Cserében nagyobb a nyomatékhullámosságuk.

A villamos gépek legfontosabb fejlesztési területe a gyártási költségek csökkentése. A cél, hogy a jó hatásfokú működést megtartva olcsóbb anyagokból, olcsóbb gyártási eljárásokkal nagy teljesítménysűrűségű motorokat állítsanak elő. Fontos fejlesztési terület a tekercselés gyártásának egyszerűsítése és a rotorokban alkalmazott mágnesek mennyiségének a csökkentése is. A teljesítménysűrűség növelhető például a rotorban a reluktanciahatás fokozásával – modern villamos gépekben a nyomatékképzés elve összetett, sokszor kombinálják az aszinkron, a szinkron és a reluktanciamotorok megoldásait.
