4.3. Hajtóművek

A hajtóművek és a sebességváltók feladata a hajtó villamos gép és a járművet hajtó kerekek fordulatszám- és nyomatéktartományának összehangolása. A villamos gépek már álló helyzetből is képesek nagy nyomaték leadására, és a legnagyobb fordulatszámuk lényegesen nagyobb a belső égésű motorokénál. Ez jelentős egyszerűsítést tesz lehetővé a hajtásláncban. Tengelykapcsolóra például nincs is szükség. A széles fordulatszám-tartomány miatt fokozatokból is kevesebbre van szükség.

A legkisebb fokozat áttételét első megközelítésben úgy célszerű megválasztani, hogy a kerekek az adott hajtott tengelyen ki tudják fejteni a legnagyobb vonóerejüket. Ezt a kerékkipörgés határozza meg. A hosszirányú átterhelődés miatt ez az első tengely esetén általában kisebb vonóerőt jelent, mint a hátsó tengelynél. A legnagyobb gyorsulásra történő méretezésnél a villamos gép rövid távú legnagyobb nyomatékával is lehet számolni, mivel a gyorsulás várhatóan rövid ideig fog tartani.

A villamos gép fordulatszámának másik véglete a legnagyobb járműsebességhez tartozik. Mivel ilyen nagy sebességet általában csak lassan ér el a jármű (és nagy sebességgel a leggyakrabban hosszú távon megy a jármű), így a dinamikai végsebességet a villamos gép tartós nyomatékgörbéjével kell becsülni.

A legtöbb jelenleg gyártott elektromos autóban a két véglet megvalósítható egy áttétellel, azaz az elektromos autók hajtóművei egyfokozatúak. Ennek következtében a járművek végsebessége nem szokott kiemelkedően magas lenni – viszont autópálya-sebességnél az elektromos autók fogyasztása a légellenállás miatt jelentősen meg is nő. Az egyfokozatú hajtóművek alacsony költsége jelentős előny. Sem fokozatkapcsolásra, sem hátrameneti fokozatra nincs szükség. A motor és a féltengelyek közötti áttételt két lépcsőben szokás megvalósítani.

Különleges dinamikai képességekkel rendelkező járműveknél (sportos járművek, off-road használat) szükség lehet több fokozatra. Ilyen járművekben általában kétfokozatú sebességváltókat alkalmaznak, legtöbbször lamellás tengelykapcsolós kapcsolási lehetőséggel. A 5.25. ábra két vonóerő-diagramot mutat. Az első egy egyfokozatú váltóval szerelt elektromos autóé, a második pedig a két fokozat alkalmazásának a lehetőségét mutatja be.



Harvard

(): . : . : /hivatkozas/m1232energ_751/#m1232energ_751 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_751/#m1232energ_751)

APA

(). . . (: /hivatkozas/m1232energ_751/#m1232energ_751)

BibTeXEndNoteMendeleyZotero

search

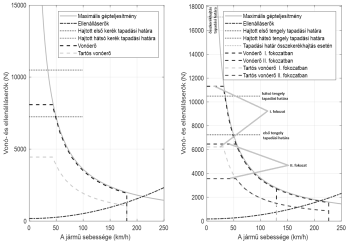

5.25. ábra. Akkumulátoros elektromos autók vonóerő-diagramjai egyfokozatú és kétfokozatú hajtóművek esetén [7]



A legtöbb elektromos autóban nyitott differenciálművet alkalmaznak, szintén költségmegtakarítási okból. Mindezek mellett még park-lock funkciót is be szokás építeni ezekbe a váltókba.

Konstrukciós szempontból az elektromos autók sebességváltói lehetnek kéttengelyesek és koncentrikusak. Előbbiekben ferde fogazatú homlokfogaskerék-párokat szoktak alkalmazni, utóbbiak a legtöbbször bolygóművesek.
