5. Tüzelőanyag-cellás járművek

A tüzelőanyag-cella lényegében olyan galvánelem, amelyet folyamatos tüzelőanyag-tömegáram működtet.

A járműiparban a PEMFC (proton-exchange membrane fuel cell) típusú tüzelőanyag-cellát használják, melynek a tüzelőanyaga hidrogén, égésterméke pedig víz. A cellában az elektródák között egy félig áteresztő membrán van, amin a disszociált hidrogénatomok protonjai át tudnak menni. Az elektródák elektromos vezetővel történő összeköttetésével pedig működtethető a kívánt elektromos eszköz. Egy cella feszültsége sok tényezőtől függ, elméleti maximuma 1,2 V. A járművet működtető feszültségszint sok cella sorba kapcsolásával hozható létre [6].

A PEMFC hatásfoka 60% körüli, viszont a működtető segédberendezések teljesítményigénye az összhatásfokot rontja. A tüzelőanyag-cellának szüksége van hidrogén- és levegőellátásra (hidrogénszivattyú, légkompresszor), hűtésre (hűtőszivattyú) és feszültségkonverterre. A rendszer összhatásfoka körülbelül 50%-ra adódik. A jármű összhatásfokához ezt meg kell szorozni a hajtáslánc többi komponensének a hatásfokával is.

A tüzelőanyag-cella leadott teljesítménye nem változtatható olyan gyorsan, mint amennyit a jármű mozgatása megkívánna. Ezért a tüzelőanyag-cella nem közvetlenül hajtja az elektromos hajtásláncot, hanem egy kisebb kapacitású akkumulátort tölt. A hajtásrendszer további részei lényegében azonosak az akkumulátoros elektromos járművekével. A rendszer architektúrája a 5.26. ábrán látható.



Harvard

(): . : . : /hivatkozas/m1232energ_760/#m1232energ_760 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_760/#m1232energ_760)

APA

(). . . (: /hivatkozas/m1232energ_760/#m1232energ_760)

BibTeXEndNoteMendeleyZotero

search

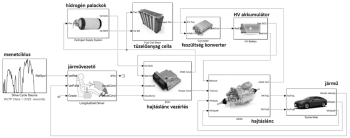

5.26. ábra. A tüzelőanyag-cellás járművek architektúrája



Az így kapott hajtáslánc sok elemében rejt teljesen új tervezési kihívásokat. Gondoljunk például arra, hogy a tüzelőanyag-cellával egy harmadik feszültségszint is megjelenik a járműben: az architektúrában a konverterek elhelyezése már önmagában is több lehetőséget jelent. Termomenedzsment szempontjából szintén kihívást jelent, hogy a tüzelőanyag-cellát fűteni és hűteni is kellhet, ráadásul ez a hűtőrendszer kifejezetten érzékeny a szennyeződésekre. Biztonsági szempontból pedig kihívás, hogy egyszerre van a járműben nagy nyomású éghető gáz és nagy feszültségű akkumulátor is.

A tüzelőanyag-cellás járművek besorolását illetően nincs konszenzus a szakmában. Kezdetben külön kategóriaként kezelték (FCV). Később, a hibrid járművek megjelenésével a tüzelőanyag-cellás járműveket is hibridként kezelték (FCHEV), mivel két különböző hajtóanyag hajtja a járművet, mint egy soros hibridben. A hajtáslánc-összhatásfok a számítás szempontjából is ebbe a csoportba sorolhatjuk. Napjainkban már inkább elektromos járműként kezelik (FCEV). A besorolást nagymértékben befolyásolta a marketing értéke is.

Napjainkban csak kevés gyártó foglalkozik tüzelőanyag-cellás járművek fejlesztésével, ezek közül a Toyota jár az élen 2. generációs Mirai típusával [9]. Az akkumulátoros elektromos járművekkel szemben a fő előny a gyors tölthetőség és a hajtóanyag-tárolás kisebb költsége. Így összességében nagyobb hatótáv érhető el. A jövőben várhatóan inkább a nagyobb össztömegű járművek kategóriájában várható az elterjedésük, ahol az akkumulátorok már nagyok, nehezek és drágák lennének. Kisebb jármű-kategóriában a tüzelőanyag-cella felára miatt nem gazdaságosak – a tüzelőanyag-cella nagy arányban tartalmaz katalitikus anyagokat, nemesfémeket. A hidrogéntermelés és a töltőhálózat kiépítése döntő lehet a jövőbeli elterjedésüket illetően.



Harvard

(): . : . : /hivatkozas/m1232energ_765/#m1232energ_765 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_765/#m1232energ_765)

APA

(). . . (: /hivatkozas/m1232energ_765/#m1232energ_765)

BibTeXEndNoteMendeleyZotero

search

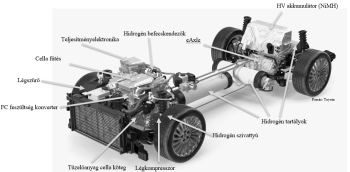

5.27. ábra. A második generációs Toyota Mirai hajtásrendszerének felépítése [9]



A tüzelőanyag-cellás járművekben a hidrogént 700 bar maximális nyomáson tartják nemfémes, többrétegű tartályokban (fémes tartályokból kidiffundálna a gáz). A Toyota Mirai esetében három palack van elhelyezve a jármű hasa alatt, összesen 5 kg hidrogént tudnak tárolni. A jármű hatótávolsága 500–600 km közé adódik felhasználástól függően, azaz a hidrogénfogyasztás kevesebb, mint 1 kg/100 km. A Toyota Mirai felépítése megfigyelhető a 5.27. ábrán.

A nagy nyomású hidrogéntartályok komoly biztonsági szempontokat vetnek fel (ahogyan a nagy feszültségű akkumulátorok is). A tartályok elhelyezése, sérülés és tűz elleni biztonsága új autóipari megoldások kidolgozását hozta magával. A hidrogén sokkal könnyebb a levegőnél, ezért a szervizműhelyekre is más előírások vonatkoznak. A hidrogén tüze nem látható, viszont lényegében függőleges oszlop alakú, kevésbé gyújt meg más anyagokat. Azaz vannak olyan szempontok is, amelyek szerint egy tüzelőanyag-cellás autó égéséből származó tűz biztonságosabb lehet, mint egy benzinmotoros jármű tűzesete.

A hidrogénpalackok fő igénybevétele a töltésleürítések következtében fellépő fáradás, emiatt előre meghatározott időközönként szükséges lehet a cseréjük.
