1.5.1. A celladiagram

Az elektrokémiai cellát diagram írja le (celladiagram). A celladiagram az elektrokémiai cella leírására szolgál. Minden olyan információt tartalmaz a celláról, ami annak fizikai megvalósításához szükséges. A celladiagramban fel kell tüntetni a cellát felépítő fázisok (alkotórészek) sorrendjét, halmazállapotát és összetételét (koncentrációját).

A fázishatárok jelölésére függőleges választóvonalakat (|) kell használni. Szaggatott függőleges választóvonal (┆) jelöli az egymással elegyedni képes folyadékok csatlakozását, és kettős függőleges szaggatott vonal (┆┆) a jelölés, ha az ilyen csatlakozásoknál az ún. „diffúziós potenciált” kiküszöböltnek tekinthetjük. (A körülmények egyértelmű definíciójához természetesen a hőmérséklet (T ) és a nyomás ( p) értékének megadása is szükséges.)

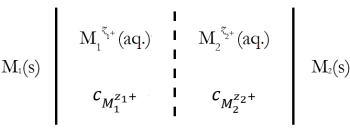

A 6.4. ábrán látható cella például a következő egyszerűsített diagrammal írható le:

Harvard

(): . : . : /hivatkozas/m1232energ_817/#m1232energ_817 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_817/#m1232energ_817)

APA

(). . . (: /hivatkozas/m1232energ_817/#m1232energ_817)

BibTeXEndNoteMendeleyZotero

search



ahol (s) a szilárd fázisra, (aq) pedig a vizes oldatra utal, M1 és M2 a cellában található két fémet, míg M1z1+ és M2z2+ a

search

és

search

koncentrációban jelen levő fémionokat jelöli. (Utóbbiak esetében helyesebb az oldatok összetevőinek részletes megadása.)

Az ún. Daniell-féle cella celladiagramja például az alábbi lehet:



Harvard

(): . : . : /hivatkozas/m1232energ_820/#m1232energ_820 ()

Chicago

. . . : . (: /hivatkozas/m1232energ_820/#m1232energ_820)

APA

(). . . (: /hivatkozas/m1232energ_820/#m1232energ_820)

BibTeXEndNoteMendeleyZotero

search

A fenti celladiagramokban vannak olyan fázishatárok, amelyek elektronvezető és félvezető fázisok határán helyezkednek el.

A klasszikus elektrokémiai szemlélet szerint azt az elektrokémiai rendszert, amelyben két olyan fázis érintkezik, amelyek közül az egyik elektronvezető (leggyakrabban fém) vagy félvezető, a másik pedig ionvezető (rendszerint elektrolitoldat) „elektród ”-nak nevezik.

Érdemes itt megjegyezni, hogy a gyakorlatban az „elektród ” fogalma alatt elterjedten magát az elektronvezető fázist értik, amely érintkezik az ionvezető fázissal. Sajnos, ez a terminológiai kettősség sokszor vezet félreértésekhez. Részben ezek elkerülése érdekében javasolták a „félcella” fogalmának bevezetését, ami valószínűleg csak rontott a helyzeten.

Fel kell hívni a figyelmet arra is, hogy különböző szakmai anyagokban, de tankönyvekben is sok helyen az olvasható, hogy a celladiagramot úgy kell felírni, hogy a cella pozitív pólusa a diagram jobb oldalán legyen. Az általános definíció szerint azonban a celladiagram felírásánál elvileg szabad kezünk van annak eldöntésében, hogy egy adott elektród a diagram bal vagy jobb oldalára kerüljön. (Ez valójában logikus, hiszen az elektrokémiai cellák modern elméletében egy adott cella tulajdonságainak tanulmányozása során az első lépés a celladiagram felírása, és egy ismeretlen cella celladiagramjának felírásakor esetleg nem is tudjuk előre, hogy melyik a pozitív pólus!)

A gyakorlatban célszerűségi okokból általában valóban arra törekszenek, hogy a celladiagram jobb oldalán legyen a cella (a galváncella, azaz a galváncellaként működő vagy „működtetett” elektrokémiai cella) pozitív pólusa.
