Fejezetzáró feladatok

Kérem, válaszoljon a következő kérdésekre, illetve oldja meg a következő feladatokat!

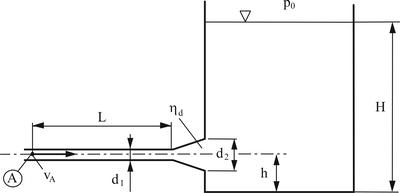

KZ.10.1. L = 20 m hosszúságú, d1 = 25 mm átmérőjű, érdes (k = 0,05 mm) csövön és az ehhez kapcsolódó ηd = 0,7 hatásfokú diffúzoron (d2 = 35 mm) keresztül ρ = 1000 kg/m3 sűrűségű és ν = 1,2 . 10-6 m2/s viszkozitású víz áramlik vA = 0,9 m/s átlagsebességgel egy nyílt felszínű tartályba (H = 10 m, h = 3 m). Határozza meg az A pontban mérhető (pA–p0) túlnyomást!

Folyadék áramlási diagram különböző paraméterekkel, mint nyomás, sebesség, átmérők.

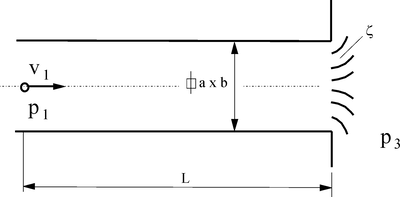

KZ.10.2. Az ábrán látható téglalap keresztmetszetű, k = 0,5 mm fali érdességű, L = 12 m hosszúságú csatornán keresztül ρ = 1,2 kg/m3 sűrűségű és ν = 15

10-6 m2/s kinematikai viszkozitású levegőt szállítunk v1 = 8 m/s átlagsebességgel egy p3 nyomású helyiségbe. Az a = 0,3 m és b = 0,5 m oldalhosszúságú csatorna kilépő keresztmetszetében található rács veszteségtényezője ζ = 0,6. Határozza meg a p1 – p3 nyomáskülönbséget!

Diagram, amely egy csőben áramló folyadék sebességét, nyomását és méreteit mutatja.

Kérem, határozza meg, hogy mely(ek) a helyes megállapítás(ok)!

TZ.10.1. A súrlódási veszteség egyenes csőben turbulens áramlás esetén 1.) kb. egyenesen arányos az átlagsebességgel; 2.) az átlagsebesség négyzetével fordítottan arányos; 3.) az átmérő kb. négyzetével fordítottan arányos; 4.) a csővezeték elhelyezkedésétől függ; 5.) az átlagsebesség kb. négyzetével arányos. Megoldás:

TZ.10.2. A hidraulikailag egyenértékű átmérő 1.) a nedvesített kerület és a keresztmetszet hányadosa; 2.) a keresztmetszet és a nedvesített kerület gyökének hányadosa; 3.) a keresztmetszet kétszeresének és a nedvesített kerületnek a hányadosa; 4.) a keresztmetszet négyszeresének és a nedvesített kerületnek a hányadosa; 5.) a többi válasz nem helyes. Megoldás:

TZ.10.3. A súrlódási veszteség érdes csőben ∆’pé , ugyanolyan méretű sima csőben ∆’ps, a qv térfogatáram, a csőhossz és a közeg mindkét esetben azonos. 1.) ∆’pé> ∆’ps minden qv-nél; 2.) ∆’pé lehet kisebb, mint ∆’ps; 3.) ∆’pé lehet egyenlő ∆’ps-sel; 4.) ∆’pé lehet nagyobb, mint ∆’ps; 5.) ∆’pé/ ∆’ps állandó minden qv-nél. Megoldás:

TZ.10.4.

	nyomás	átlagsebesség
Diffúzor belépő keresztmetszetében	pbe	vbe
Diffúzor kilépő keresztmetszetében
súrlódásmentes	pki	vki
súrlódásos	pkis	vkis

A diffúzor hatásfoka (ηdiff) az: 1.)

; 2.)

; 3.)

; 4)

összefüggésből számolható; 5.) egyik összefüggés sem helyes. Megoldás:
