III.5.3. Biofizikai alapok
A légzőrendszert több paraméter is jellemzi. Ezek között vannak mechanikai, dinamikai és gázcserére vonatkozó paraméterek. Utóbbival itt nem foglalkozunk.
A légzés gyakoriságát a percenkénti légvételek számával jellemezzük. Ez a légzésszám, a leggyakrabban mért légzési paraméter. Angol elnevezés alapján szokás rövidíteni RR-nek (Respiratory Rate) vagy RPM-nek (Respiration Per Minute).
Felnőttnél normál esetben értéke 10–20 légzés percenként, gyerekeknél, betegeknél, fizikai vagy lelki terhelés esetén nagyobb.
A statikus paraméterek, térfogatok:
VC: Vital Capacity, azaz vitálkapacitás, a maximális térfogatot jelenti, melyet ki-be tudunk lélegezni. Nagysága erősen függ az ember edzettségi állapotától, vitalitásától, innen ered az elnevezés. Értéke 3,5–5 l. Ifjabb Schirilla György, a híres magyar sportoló vitálkapacitása meghaladta a 12 L-et.
RV: Residual Volume, vagy maradék térfogat. Maximális kilégzést követően a tüdőben maradó levegő térfogata (kb. 1,2 l).
TLC: Total Lung Capacity, teljes tüdőkapcitás, a vitálkapacitás és a maradék térfogat együtt, azaz maximális belégzéskor a tüdőben fizikailag jelen lévő levegőmennyiség. Átlagembernél kb. 6 l, sportolóknál nem ritka a 9–10 l sem.
TV: Tidal Volume. Ez a normál légzési térfogat, nyugalmi légzéskor ennyi levegő jár ki-be a tüdőnkben (0,5–1,5 l).
IC: Inspiratory Capacity, normál, nyugalmi kilégzést követően a maximálisan beszívható levegőmennyiség (IC = TLC – FRC).
FRC: Functional Residual Capacity: normál, nyugalmi kilégzés után még a tüdőben maradó levegőmennyiség.
A következő ábrán az angol elnevezéseket tartottuk meg, mert a spirométerek regisztrátumain is az angol elnevezés kezdőbetűi szerinti rövidítések szerepelnek.
Harvard
(): . : .
: /hivatkozas/m1271beoak_865/#m1271beoak_865 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_865/#m1271beoak_865)
APA
(). . .
(: /hivatkozas/m1271beoak_865/#m1271beoak_865)

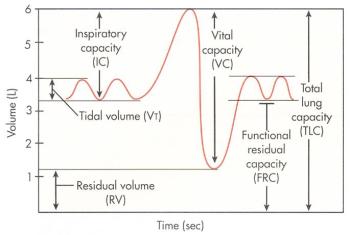

III.43. ábra. Statikus légzésgörbe jellemző paraméterei
Leggyakoribb dinamikai paraméterek, melyek a légzés dinamikáját jellemzik, időtől függő értékek, sebességek:
FEV1: Forced Expiratory Volume, erőltetett kilégzési térfogat 1 s alatt. Maximális belégzést követően erőltetett kilégzés közben 1 másodperc alatt kilégzett térfogat.
FEV0.5: ugyanaz, mint az előző, csak fél másodperc alatt.
FVC: Forced Vital Capacity, erőltetett kilégzéssel mért vitálkapacitás.
A FEV értéke a vitálkapacitásra (vagy FVC-re) vonatkoztatva olyan viszonyszámot ad, amelyik diagnosztikai szempontból a légzésfunkciós vizsgálatok jellemző adata. Ez az úgynevezett Tiffeneau-index (TQ), amelyik megadja, hogy egy másodperc (1 s) időtartam alatt, a vitálkapacitásnak megfelelő térfogathoz viszonyítva mennyi levegő tud a tüdőből erőltetett légzéssel távozni.
TQ = FEV1/VC
Egészséges egyénekben ennek értéke legalább 80%. A korral csökken, 65 éves egyénnél az elfogadható érték 65%.
PEF: Peak Expiratory Flow Rate, kilégzési csúcssebesség, erőltetett kilégzéskor az áramló levegő legnagyobb sebessége.
MVV: Maximal Voluntary Ventilation: az időegység alatt maximálisan átmozgatott levegő, ha a páciens teljes intenzitással lélegzik, normál értéke fiatal, egészséges férfinél 200 l/perc.
Általánosságban elmondható, hogy az itt felsorolt mechanikai és dinamikai paraméterek erősen összefüggenek az ember edzettségével. Ugyanakkor az is megfigyelhető, hogy a normál, hétköznapi légzés erősen követi a pillanatnyi fiziológiás és hangulati állapotot.
Mindezeken kívül szokták még mérni a légúti ellenállás értékét. Ez a légutak ellenállása, ezt kell leküzdenie a ki-beáramló levegőnek áramlás közben.
A fentebb felsorolt mért értékek szokásos megjelenítési módja az időtengelyen történik. Egy másik megjelenítési mód az áramlásnak a térfogattól függő ábrázolása. A függőleges tengelyen látható az áramlás (Flow), a vízszintes tengelyen a térfogat (Volume), a vízszintes tengely felett a kilégzési fázis (Expiration), alul pedig a belégzési (Inspiration).
Harvard
(): . : .
: /hivatkozas/m1271beoak_879/#m1271beoak_879 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_879/#m1271beoak_879)
APA
(). . .
(: /hivatkozas/m1271beoak_879/#m1271beoak_879)

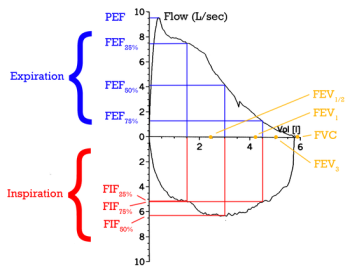

III.44. ábra. A légúti áramlás térfogattól függő ábrázolása
A világban nagyszámú mérés statisztikai feldolgozása alapján létrehozott adatbázisok állnak rendelkezésre, melyek nemtől, kortól, testmagasságtól (testfelülettől) függően mutatják a légzésparaméterek egészséges értéktartományait. Ezeket az értékeket kell-értéknek hívjuk (sollwert), azaz adott korú, nemű és magasságú egészséges ember paramétereinek a mérések alapján ennyinek kell lenni.
