Alarm-modul
A monitorozásnál a személyzet nem képes órákon, esetleg napokon keresztül folyamatosan figyelni a monitort, még kevésbé több monitort egyszerre, ezért a monitorokba egyre összetettebb alarm modulokat terveztek.
A modul lényege, hogy a különböző érzékelt, mért élettani paraméterek megjelenített értékeit folyamatosan figyeli, és ha ezek az értékek egy, a beállítható határértéket átlépnek, a készülék hang és fényriasztást, egyéb grafikus jelzést (villogó szív, csillag stb.) ad. Riasztás tehát a modulonként beállított minimum és maximum értékeknél van.
A modul a különböző helyzetekre, azok típusától/súlyosságától függően különböző jelzéseket ad:
ALARM – életveszélyes helyzet jelzése
! Szívmegállás, aszisztólia, kamrai fibrilláció esetén riaszt.
! Elhárításig nem tiltható hang- és fényjelzés.
LIMIT – határérték-túllépés
! Szív-, légzés-, pulzusfrekvencia, O2-telítettség és vérnyomásérték eltérése a beállított értéktől.
! A hangjelzés némítható, de a fényjelzés továbbra is jelez.
ERROR – technikai hibajelzés
! A készülék vagy a pácienskábelek, elektródok meghibásodását vagy a kontaktus megszűnését jelzi (mandzsetta ereszt, elektród leesés, érzékelő kiesés).
! A hangjelzés némítható.
A jelzésnek nem az számít, ha egy görbe vagy egy kijelzett paraméterérték piros színnel szerepel a monitoron, hanem az, ha megjelenik és figyelemfelkeltő módon – többnyire villogva – jelez. A hangjelzést illetően nincsen egységes követelmény, csupán uniós ajánlások, de az alternáló hangok vagy hosszú sípszó a szokásos.
Az ERROR hibajelzés értkeléséhez napjaink monitoraiban több miniszámítógép (mikrokontroller) is együtt dolgozik és folyamatosan ellenőrzi a saját működőképességét, a tartozékok üzemképességét és a használati hibákat. Sajnos megfigyelhető, hogy a gyártók nem törekszenek a tartozékok robosztus, tartós kivitelezésére, így azok rendszeresen meghibásodnak. Ekkor a pontos rendeléshez a tartozékon a REF jelzés melletti kódot kell a forgalmazónak megadni. Ha nem tudjuk, ki a forgalmazó, úgy valamely uniós munkanyelven fordulhatunk közvetlenül a gyártóhoz is, aki köteles kapcsolatot tartani a felhasználókkal.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1057/#m1271beoak_1057 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1057/#m1271beoak_1057)
APA
(). . .
(: /hivatkozas/m1271beoak_1057/#m1271beoak_1057)

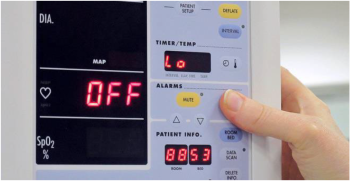

III.62. ábra. A riasztás-némítás külön gombbal is elérhető
