III.8.2.7. Pentacam – A Scheimpflug-kamera működése
Egy adott távolságban és pozícióban elhelyezkedő tárgyról érkező fénysugarak egy nagyítólencsén keresztülhaladva a lencse után más távolságban metszik egymást, mint egy másik távolságban vagy pozícióban lévő tárgyéi.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1243/#m1271beoak_1243 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1243/#m1271beoak_1243)
APA
(). . .
(: /hivatkozas/m1271beoak_1243/#m1271beoak_1243)
III.82. ábra. Nagyítólencsén áthaladó fénysugarak metsződésének elvi ábrái
Emiatt ha az érzékelőt vagy filmet az egyik síkba állítjuk be, a másik tárgy képe életlen lesz. Ha azonban az érzékelő síkját megdöntjük olyan módon, hogy mindkét tárgyról érkező fénysugarak metszéspontján keresztülhaladjon, akkor mindkét tárgy képe éles lesz a felvételen, míg minden más életen, legyen bár ezekkel azonos távolságban. (Megjegyzendő, hogy a lencse síkja, az éles kép síkja és a megdöntött érzékelő síkja metszik egymást. A fény pedig jobbról balra halad.)
Harvard
(): . : .
: /hivatkozas/m1271beoak_1244/#m1271beoak_1244 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1244/#m1271beoak_1244)
APA
(). . .
(: /hivatkozas/m1271beoak_1244/#m1271beoak_1244)

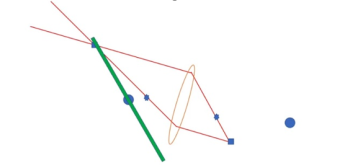

III.83. ábra. Megdöntött érzékelő esetén az élesen leképezett sík is ferde
Ezt az 1900-as évek elején Theodor Scheimpflug, az osztrák hadsereg kapitánya fedezte fel, aki fotográfiával is foglalkozott.
A gyakorlatban mindez jól bemutatható olyan speciális fényképezőgéppel, amelyben az érzékelő megdönthető. Egy ferde síkon lévő tárgyak élesek lesznek, ezen síkon kívüli minden más tárgy viszont életlen.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1245/#m1271beoak_1245 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1245/#m1271beoak_1245)
APA
(). . .
(: /hivatkozas/m1271beoak_1245/#m1271beoak_1245)
III.84. ábra. A megdöntött érzékelő miatt az oroszlán és a maci általi ferde sík éles
Gondoljunk most egy olyan nagyon remek mélységélességű fényképezőgépre, ahol a fókusz állításával az asztalon lévő kávéscsésze kiélesíthető, de az asztal túlsó fele már életlen. Ha jobb és sokkal drágább objektívünk van, akkor a csészealjon lévő kockacukor is életlenné tehető. Az olyan objektív ára, amely a kávéscsésze fülét életlenné teszi, míg a csésze közepe éles, pedig már csillagászati. Technikailag viszont közel megoldhatatlan lenne olyan felvétel készítése, ami az egymástól mikrométerekre lévő szöveti részeket tudná mérhetően eltérő élességgel ábrázolni, márpedig a szem vizsgálatánál éppen erre lenne szükség.
Egy megdöntött érzékelőjű, úgynevezett Scheimpflug-kamera precíziós elforgatása azonban technikailag sokkal jobban kivitelezhető, az eredmény pedig különböző irányú éles metszeti képsorozat a kamerázott területről. A szemészetben 475 nm-es, látható kék fényt használnak az ilyen elvű szemészeti képalkotáskor. A képalkotás elve az, hogy a páciens szemére irányuló, megdöntött érzékelőjű kamera kb. 2 másodperc alatt körbeforog a páciens szeme körül, így 360 fokban körben 50 kép keletkezik különböző irányokból, mind más metszési síkban ad éles képet a szem elülső szegmenséről (szaruhártya, elülső csarnok, pupilla, lencse elülső felszíne).
Harvard
(): . : .
: /hivatkozas/m1271beoak_1246/#m1271beoak_1246 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1246/#m1271beoak_1246)
APA
(). . .
(: /hivatkozas/m1271beoak_1246/#m1271beoak_1246)

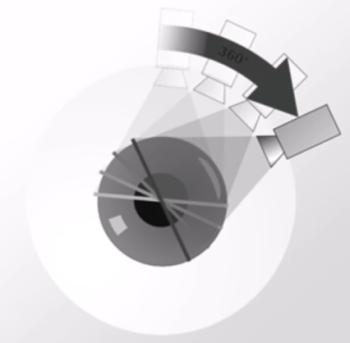

III.85. ábra. Körbeforgatott kamera Pentacam-készülékben
Az így létrehozott képsorozatból matematikai, számítógépes eljárással hozunk létre nagypontosságú, forgatható 3D-s rekonstrukciót. A létrejött adathalmazon távolsági, vastagság- térfogati mérések, a szaruhártya struktúrájának vizsgálata, elevációs térkép, pachymetria, keratokónusz-screening és még sokféle szemészeti analízis végezhető.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1247/#m1271beoak_1247 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1247/#m1271beoak_1247)
APA
(). . .
(: /hivatkozas/m1271beoak_1247/#m1271beoak_1247)

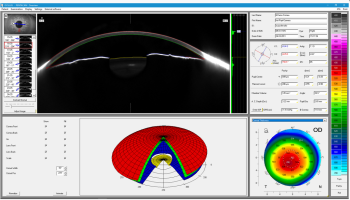

III.86. ábra. Pentacam kamera által kalkulált metszeti kép és pachimetriás térkép
