IV.5.4.3. B-scan üzemmód
A B-scan-nek vagy gyakran B módusnak nevezett metszeti eljárás a következő gondolatmenettel szemléltethető. Az ultrahangforrás meghatározott irányba impulzust indít (1. lépés). Az impulzus végigfut egy vonal mentén és az echót adó szövetekkel találkozik, ahonnan echók indulnak vissza (2. lépés). A visszatérő echók nagyságát, vagyis amplitúdóját (3. lépés) a készülék érzékeli. A monitoron az ugyanilyen szögben elhelyezkedő, megjelenített irányvonal mentén és megfelelő mélységben az echó nagyságát jellemző fényességű fénypont jelenik meg (4. lépés). Innen kapta a „B-scan” elnevezését a „Brightness”, vagyis „fényesség” mód. A vizsgálat során az irányvonalak egymás utáni gyors változtatásával, vagyis pásztázással (5. lépés) egy sík „tapogatható” le, tehát metszeti kép alakul ki.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1702/#m1271beoak_1702 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1702/#m1271beoak_1702)
APA
(). . .
(: /hivatkozas/m1271beoak_1702/#m1271beoak_1702)

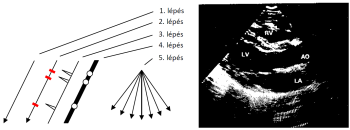

IV.66. ábra. B-scan működési elve
A IV.66. ábrán az egyes irányok (akusztikai vonalak) egymás mellett, jelen esetben legyezőszerűen helyezkednek el. Az echóinformációkat vonalanként, egymás után nyerték. Az egyes irányokból és mélységekből érkező echókkal arányos fényesség vonalanként, de egyidőben látható módon jelenik meg, irány és mélységhelyesen. Így az egymás mellett, egy síkban elhelyezkedő vonalak egy metszeti jellegű, kétdimenziós képet adnak. Képet kaphatunk a szövetek e sík által átmetszett méretéről, alakjáról, elhelyezkedéséről. Az ábrán a szívről készült metszeti képet láthatjuk, a sötétebb részek a pitvarok és a kamrák (a képen látható betűjeleknek megfelelően: RV: jobb kamra, LV: bal kamra, LA: bal pitvar, AO: aorta), a világosabb részek a szívfalnak, illetve a sövénynek felelnek meg.
Az akusztikai vonalak irányításának, a letapogatásnak több módja ismeretes. A készülék és a vizsgálófej (transducer) kialakításától függően lehet szektor (körcikk) jellegű vagy lineáris. A lineáris vizsgálófejek a síkot képező vonalakat egymással párhuzamosan képzik. A szektorjellegű letapogatást előszeretettel alkalmazzák kardiológiai vizsgálatoknál, mivel így tudnak két bordacsont között „benézni” a szívre. A bordacsontról ugyanis majdnem teljesen visszaverődik az ultrahang.
A B-scan szektor letapogatást előszeretettel alkalmazzák a hasi (abdominális) szervek (máj, vese, hasnyálmirigy, epehólyag) vizsgálatánál is, mivel itt a morfológiai változás (alakváltozás, epe- vagy vesekövek megjelenése) is lényeges. A legelterjedtebb alkalmazási területe a szülészet és a nőgyógyászat, a magzat alakját, méreteit és mozgását lehet megjeleníteni az ilyen metszeti képeken.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1707/#m1271beoak_1707 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1707/#m1271beoak_1707)
APA
(). . .
(: /hivatkozas/m1271beoak_1707/#m1271beoak_1707)
IV.67. ábra. Magzatról készült B-scan felvétel
