V.3.3.1. Ingerlés küszöbértékei négyszög áramformánál
Az izomzat állapotát jól jellemzik az elektromos árammal kiváltható ingerületek küszöbértékei. Ezt I/t görbének nevezik, amely az adott áramformával kiváltható izomválasznak az áramerősség és impulzus időtartam összefüggéseit mutatja be. A grafikon vízszintes tengelyén látható az az időtartam, amíg az áram a testbe jut, a függőleges tengelyen az áram nagysága szerepel, amelynél az izomzat már megrándul.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1979/#m1271beoak_1979 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1979/#m1271beoak_1979)
APA
(). . .
(: /hivatkozas/m1271beoak_1979/#m1271beoak_1979)

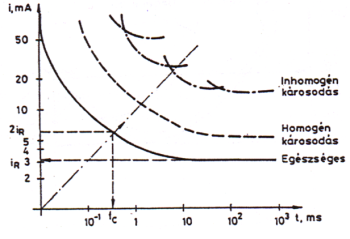

V.30. ábra. Izomingerlés I/t görbéje négyszöghullám-ingerléssel
Az eredményeken látható, hogy az adott kísérletben vizsgált egészséges izomzat esetén az 1000 ms (103ms) és 10 ms közötti impulzusszélesség egyaránt 3 mA (milliamper) áramerősséggel váltott ki ingerületet. Vagyis a 10 ms-ig folyó 3 mA-es áram ugyanúgy ingerületet képes kiváltani, mint a hosszabb ideig folyó áram. Tehát ingerületbe hozás szempontjából elegendő néhány ms időtartam is a küszöbhatás kiváltásához, a további időtartam már a sejtek felesleges áramterhelését jelenti.
ahol i az ingerületet kiváltani képes áram értéke, iR a reobázis áramértéke, t a négyszög hullámforma időtartama, tc a kronaxiaidő. A reobázis az a legkisebb áramerősség, amely már ingerületet vált ki. A gyakorlatban 1 másodperces impulzusidővel szokták mérni. A kronaxiaidő a kétszeres reobázis áramértékkel mért legkisebb impulzusidő, amely már ingerületet vált ki. E két adat már képes jellemezni az elvi görbét, de a gyakorlatban az I/t görbét 8–10 elosztott pont segítségével rajzolják meg.
