V.5.6. A semleges elektród
A monopoláris technikánál kötelezően alkalmazott semleges elektróddal szemben támasztott egyik legfontosabb követelmény, hogy egyenletes kontaktust biztosítson a testfelszín és az elektróda között. Ennek érdekében az elektródának egyenletesen kell simulnia a testfelszínhez. Természetesen követelmény még a jó kontaktus (kis impedanciájú kontaktus) biztosítása is, de ez nem annyira fontos, mint az egyenletes kontaktus biztosítása. A későbbiekben, majd látni fogjuk, hogy miért.
Alapvetően kétfajta semleges elektródot különböztetünk meg, az egyszer használatos és a többször használatos elektródokat.
Többször használatos elektródok esetében széles körben elterjedtek a vezető gumiból készült lapelektródák. Az ilyen elektródák esetén egy fémháló van két, szénporral szennyezett, vezető gumilap közé sütve. A vezető gumilap előnye, hogy jól illeszkedik a testfelszínhez, hátránya, hogy nem olyan jó vezetőképességű, mint a fém elektróda. Ez a hátrány viszont elhanyagolható, mert a nagyfrekvenciás áram viszonylag könnyen „áthatol” a kevésbé jó vezető anyagon is. Többször használatos elektródák alapvetően kétféle méretben gyártanak egy nagyobb méretű elektródát (kb. 280 mm x 150 mm), amit a combra szoktak felhelyezni, és egy kisebb méretűt (kb. 180 mm x 100 mm), amit felkarra. A gyereksebészetben, a felnőtt felkarelektródát szokták a gyerek páciens combjára felhelyezni.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2279/#m1271beoak_2279 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2279/#m1271beoak_2279)
APA
(). . .
(: /hivatkozas/m1271beoak_2279/#m1271beoak_2279)

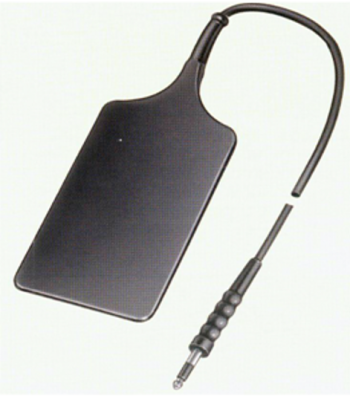

V.61. ábra. Többször használatos vezető gumiból készült semleges elektród
Egyes laparoszkópos műtéteknél használt nagyfrekvenciás sebészeti vágók esetén, néhány tized milliméter vastag, hajlékony fém lapot használnak semleges elektródaként. Előnye a jobb kontaktus, de hátránya, hogy nem fekszik fel olyan jól a testfelszínre, mint a gumi elektród. Mivel laparoszkópos műtétek esetén viszonylag kisebb teljesítményeket használnak, mint nyitott műtétek esetén, a fém lapelektródák jól használhatók ilyen esetekben.
Meg kell említeni, a kisméretű, merev, fém semleges elektródokat is, de ezeket csak rádiófrekvenciás sebészetnél használják (NF vágók esetében nem használhatók).
Egyszer használatos semleges elektród
Az egyszer használatos semleges elektródok a legmodernebb és legmegbízhatóbb elektródfajták, hátrányuk, hogy fajlagosan drágábbak a többször használatos semleges elektródoknál.
Az egyszer használatos elektród hajlékony, rugalmas műanyag lapra ragasztott vékony, jól vezető fémfólia, erre olyan gélezett anyagot ragasztanak, amely segítségével légbuborékmentesen, jól illeszkedően felragasztható az elektród a test felszínére. A gélréteg további előnye, hogy elvégzi az elektron–ion-csatolást is, ezáltal javítva az elektród–bőr-kontaktust. Az ilyen elektródok sterilen csomagolva kerülnek forgalomba. A csomagoláson mindig feltüntetik a lejárati időt.
Egyszer használatos elektródokból megkülönböztetünk osztott és nem osztott, egylapos elektródokat.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2287/#m1271beoak_2287 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2287/#m1271beoak_2287)
APA
(). . .
(: /hivatkozas/m1271beoak_2287/#m1271beoak_2287)

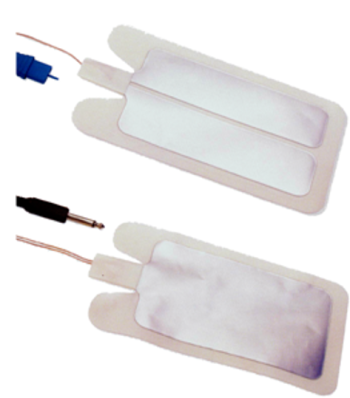

V.62. ábra. Egyszer használatos semleges elektród osztott és egylapos kivitelben
Minden nagyfrekvenciás sebészeti vágónak van egy semleges elektródszakadás figyelő, riasztó funkciója, ami szakadt semleges elektródkábel esetén fény- és hangjelzést ad, valamint letiltja a működést. Természetesen bipoláris módban ekkor is működik a készülék, mert ekkor nincs szükség semleges elektródra. Az egyszer használatos osztott semleges elektród a kép lapja között érzékeli a testen áthaladó pici vizsgáló áramot, ami mutatja, hogy a kábelek jók. További előnye, hogy a készülék a két rész közötti impedanciaméréssel azt is tudja ellenőrizni, hogy a semleges elektród megfelelően van e felhelyezve. Ha ugyanis a két térrész között az impedanca túl magas, akkor valószínűleg nem megfelelő a kontaktus a bőrfelülettel és a készülék ekkor is riaszt, valamint letiltja a működést. Ezáltal csökkenthető a felégés veszélye
