Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
III.1.3.4. Wilson-féle mellkasi elvezetés
Wilson nemcsak végtagokra helyezett elektródokat, hanem a mellkasra is. A következő ábrán látható hat pontra helyezett elektródokat, körben a mellkasra. Ehhez öntapadós elektródokat vagy szívóharangokat alkalmaznak.
Harvard
(): . : .
: /hivatkozas/m1271beoak_433/#m1271beoak_433 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_433/#m1271beoak_433)
APA
(). . .
(: /hivatkozas/m1271beoak_433/#m1271beoak_433)

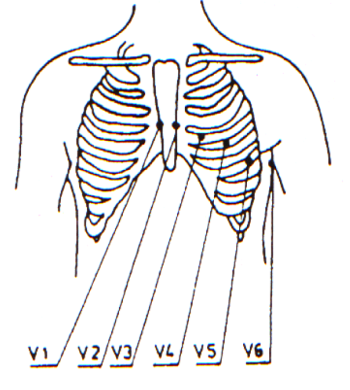

III.5. ábra . Wison-féle mellkasi elvezetések elhelyezési pontjai
Wilson, a végtagi elvezetésekhez hasonlóan itt is a CT-pontot alkalmazta referenciapontként.
A Wilson-féle mellkasi elvezetések (európai) jelölése:
C1: mellkas egy pontja – CT-pont közti feszültség
C2: mellkas egy pontja – CT- pont közti feszültség
C3: mellkas egy pontja – CT-pont közti feszültség
C4: mellkas egy pontja – CT-pont közti feszültség
C5: mellkas egy pontja – CT-pont közti feszültség
C6: mellkas egy pontja – CT-pont közti feszültség
Wilson-féle mellkasi elvezetés előnye, az eddig megismert elvezetésekhez képest, hogy ez az elvezetési forma az integrálvektor horizontális síkú vetületéről is ad információt. Vagyis olyan szívműködési rendellenességek is láthatók ezeken a mellkasi elvezetéseken, amelyek az eddig megismert frontális síkú vetületet adó elvezetéseken nem látszanak.
Összegezve, a Wilson-féle mellkasi elvezetések az alábbi csoportba tartoznak:
-
mellkasi elvezetés,
-
unipoláris elvezetés,
-
az integrálvektor horizontális síkú vetületét adja.
