III.2.3. Központi idegrendszer vizsgálata: elektroenkefalográf (EEG)
Az elektroenkefalográfia nem más, mint az agyi tevékenységek során létrejövő elektromos jelek mérésére, illetve regisztrálása.
Az agykérget alkotó (corticalis) idegsejtek (neuronok) két csoportba oszthatók, a piramissejtekre és a nem piramissejtekre. Ezeknek a neuronoknak az axonjai, illetve a dentritjei az agykéregre merőlegesen helyezkednek el, amelyek függőleges oszlopokban (verticalis columna) helyezkednek el. Egy-egy oszlopban körülbelül 104 piramissejt található.
Amikor a piramissejt ingerületbe jön, akkor a piramissejt dentritjének membránján keresztül az extracelluláris részből ionok hatolnak be a sejtbe. Így helyileg pozitívion-hiány lép fel, ezért a potenciálkülönbség kiegyenlítés érdekében, az extracelluláris térben megindul az ionáramlás.
A fejbőrre helyezett elektróda mérete jóval nagyobb mint egy piramissejt, ezért az elektróda csak nagyon sok piramissejt körül, az extracelluláris térben kialakult potenciálok átlagát tudja érzékelni. Ebből az is következik, hogy az EEG-elektródok csak a koponyára (elektródra) merőleges vertikális oszlopsejtek potenciálját tudják értékelni. A koponyacsonttal párhuzamos oszlopsejtek feszültségét az úgynevezett MEG- (Magnetoenkefalográf) készülékkel lehet megjeleníteni.
Mérés során az EEG a két elektród közti potenciálkülönbséget, vagyis az elektródok közti feszültséget dolgozza fel, illetve jeleníti meg. Ahhoz, hogy az agy különböző térbeli régióit egy időben lehessen vizsgálni, több elektródra van szükség. A vizsgálati eredmények összehasonlíthatósága érdekében az elektródok felhelyezésének helyét standardizálták, és elfogadásra került a 10-20 (tíz-húszas) rendszer.
Harvard
(): . : .
: /hivatkozas/m1271beoak_510/#m1271beoak_510 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_510/#m1271beoak_510)
APA
(). . .
(: /hivatkozas/m1271beoak_510/#m1271beoak_510)

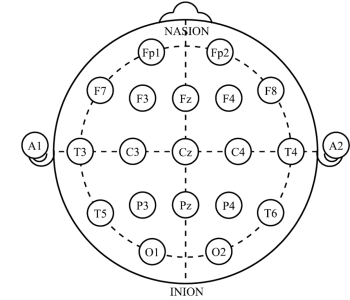

III.8. ábra. EEG-elektródok felhelyezése a 10-20 (tíz-húszas) rendszerben
A „10” és a „20” arra utal, hogy a szomszédos elektródák közötti távolság a koponya teljes elülső-hátsó vagy jobb-bal távolságának 10%-a, illetve 20%-a.
Az elektródákat betűjelzéssel látják el a szerint, hogy az agy mely területéről veszi a jelet. Prefrontális (Fp), frontális (F), temporális (T), parietális (P), occipitális (O) és centrális (C). A számozások szagittális tengelytől távolodva növekednek, jobb oldalon páros számokkal a bal oldalon páratlan számokkal jelölik. Vannak (Z) helyek is, a „Z” (zéró) a koponya középvonali szagittális síkján elhelyezett elektródára utal (FpZ, Fz, Cz, Oz). Bizonyos mérési módszerek esetén ezek a pontok referenciapontként szolgálnak.
Az EEG térbeli felbontásának növelését az elektródák számának növelésével lehet elérni. Ilyen megnövelt térbeli felbontású rendszer például a 10-10-es rendszer.
Harvard
(): . : .
: /hivatkozas/m1271beoak_515/#m1271beoak_515 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_515/#m1271beoak_515)
APA
(). . .
(: /hivatkozas/m1271beoak_515/#m1271beoak_515)

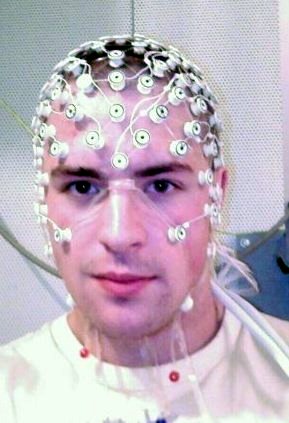

III.9. ábra. EEG elektródok felhelyezése nagyfelbontású rendszerben
Könnyen belátható, hogy a térbeli felbontás növelésének gátat szab az elektródák fizikai mérete és az érzékelhető terület, így a felhelyezés sűrűsége.
